Железнодорожная диорама 1:35.

Максим Рыбалко
Откуда: г. Мурманск
Сегодня начну новый блог, в котором буду отражать этапы постройки железнодородной диорамы. Период 2013-2014гг. Масштаб 1:35. Будут представлены этапы создания ландшафта, ж.д. пути, контактной подвески и др.
Последний раз редактировалось Максим Рыбалко 07.10.14 [00:14], всего редактировалось 1 раз.

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:13]
#2
Для начала давайте разберемся в продукции под названием "железнодорожный путь".
На сегодняшний момент на рынке ж.д. путь производят "Trumpeter", "Armor 35", Масштаб, Verlinden, МПС. (вполне возможно, что и ещё кто то).

У Масштаба отдельные куски и то в наборе "противотанковые ежи". У Драгона нет их в наборах.
Из всех вышеперечисленных только МПС делает современные рельсы на железобетонных шпалах из смолы. Правда ценник у них за 45см полотна 1400руб.
Моя диорама по длине будет 2м 20см., следовательно только на рельсы нужно выложить 7тыс. руб... Немного дороже обойдется путь от "Armor 35". У него 1440руб. за 35см пути, но уже рельсы Р-50. В итоге за армор - 10тыс. 80руб. Ни там ни там нет "насыпи".

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:20]
#3

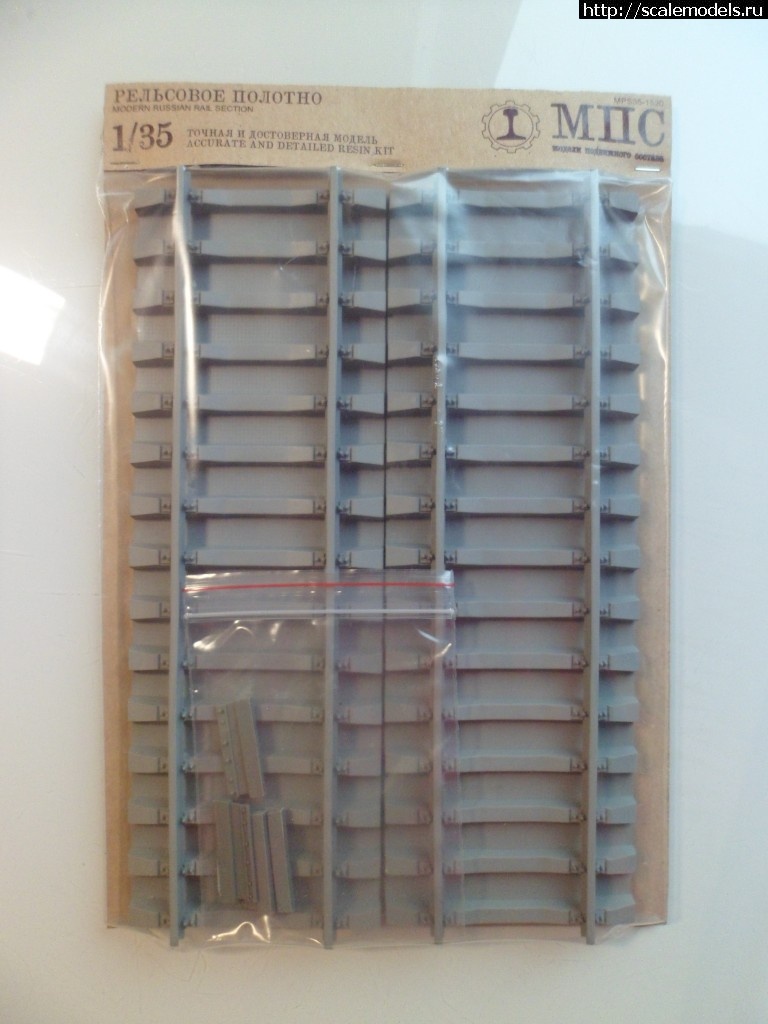

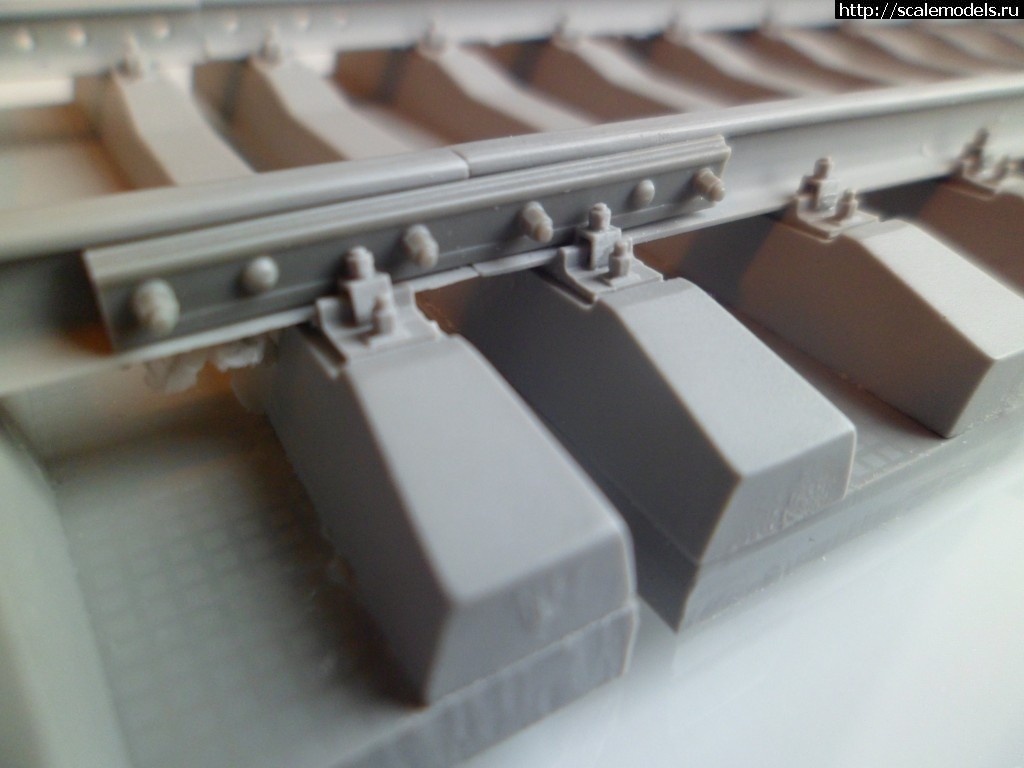

Рельсы от МПС.
Большой минус смоляных наборов в том, что будут проблемы при попытке изобразить кривую ж.д. пути. В наборе 2 отливки общей длиной 45см. Если перевести в масштаб 1:35, то получится длина 157,5 метров. На ж.д. такого пролета нет. Есть 12,5 метров, 25 метров между стыками и безстыковой (сварной) путь.Набор подойдет для отдельного вагона или локомотива в футляре.
Вложения
Последний раз редактировалось Максим Рыбалко 07.10.14 [00:24], всего редактировалось 1 раз.

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:24]
#4

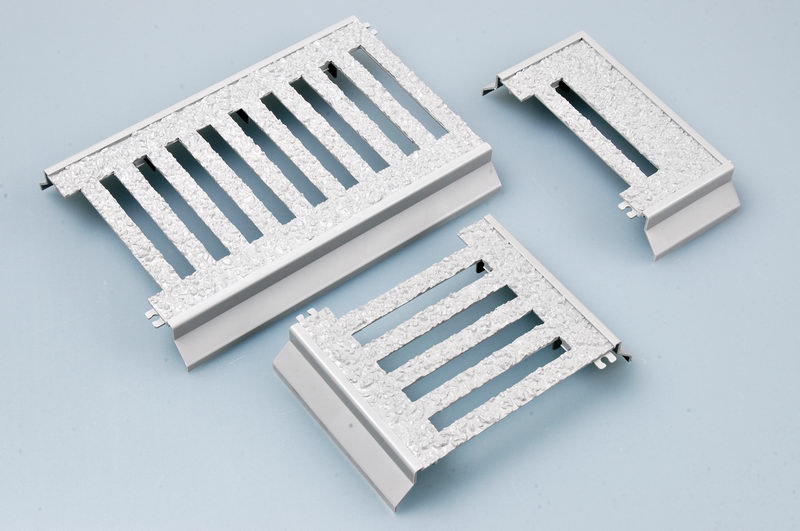

Рельсы от "Armor 35".

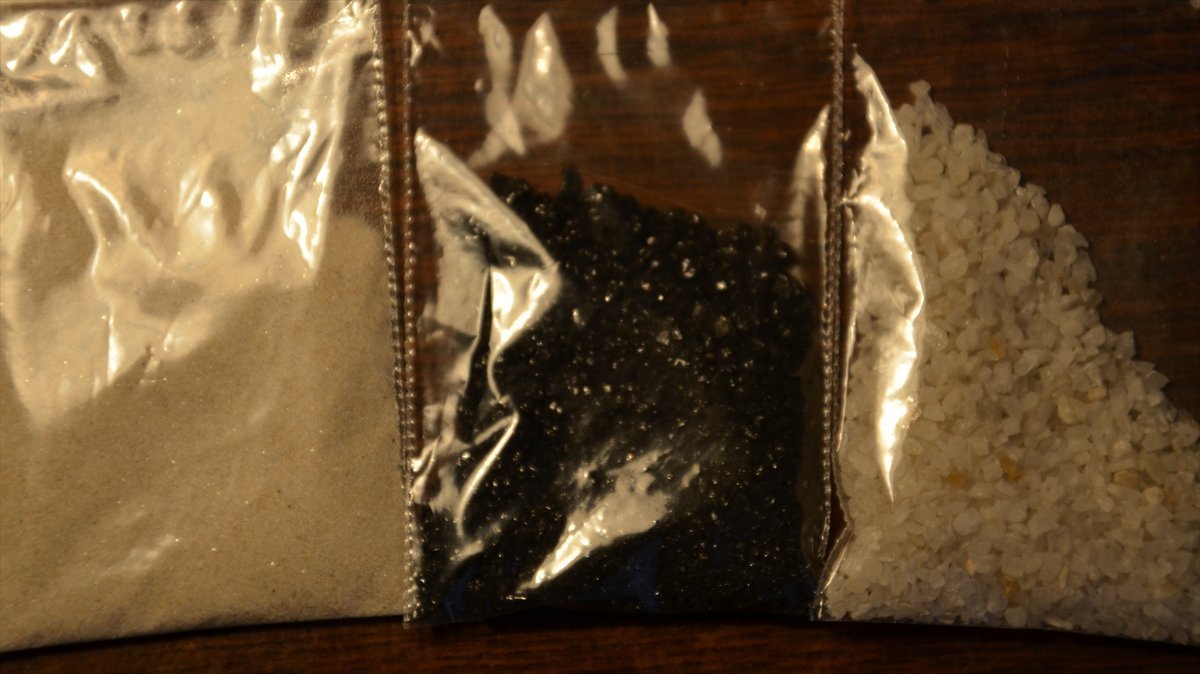

Правда армор дает пакетики с имитацией щебня разной фракции и песка, но судя по пакетикам - не много. А вот костыли придется "забивать" самому да и накладки совсем раннего периода. Собранный участок соответствует 12,5 - метровому пролету.
Вложения
image 1.jpg

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:27]
#5

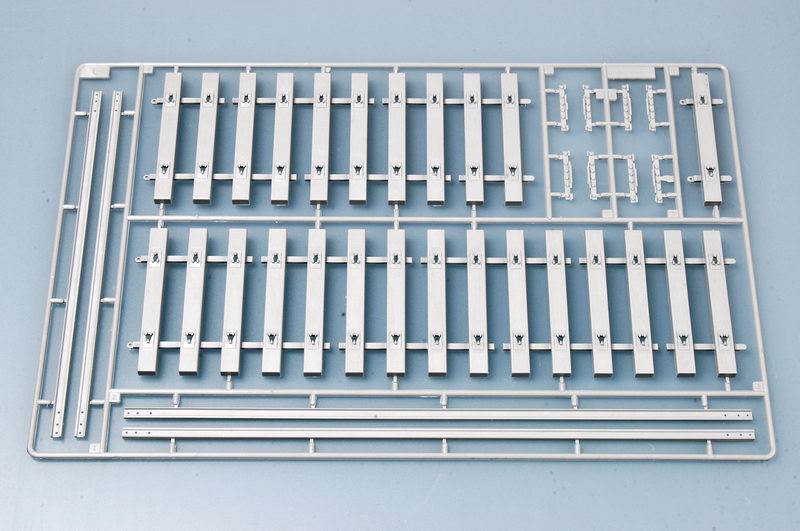

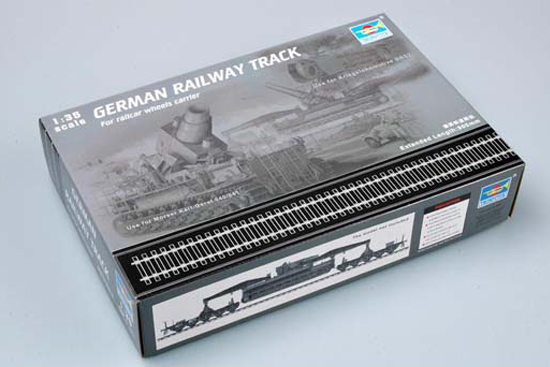

Рельсы от Трумпетера.
Длина полотна с насыпью 900мм. (причем легко гнуться в кривую, но только без насыпи). Стоимость коробки от 610 до 700руб.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:33]
#6
Современные рельсы, уложенные на перегонах на железобетонных или деревянных шпалах имеют маркировку Р-65.
Что такое Р-65? Это значит, что один погонный метр рельса весит 65 кг., а Р-50 - соответственно 50кг.
Давайте проведем сравнительный анализ, как рельсы этих типов будут смотреться в масштабе 1:35...

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:35]
#7

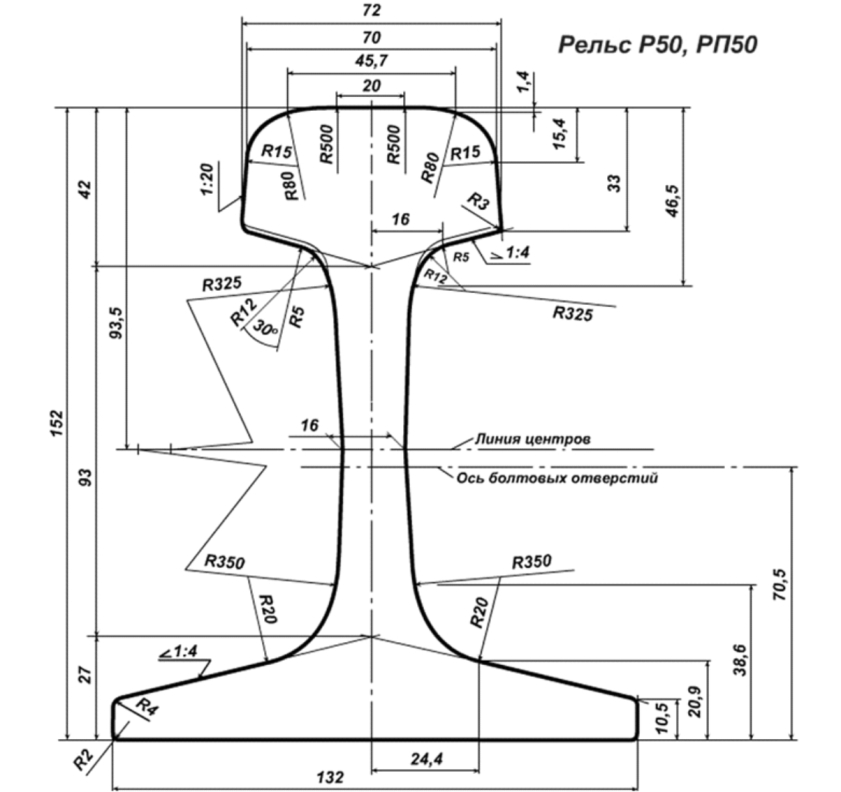

Вот профиль Р-50.
Переведем основные размеры ширины подошвы и высоты до уровня головки рельса.
Итак, высота - 4,34мм, ширина подошвы - 3,77мм.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:36]
#8

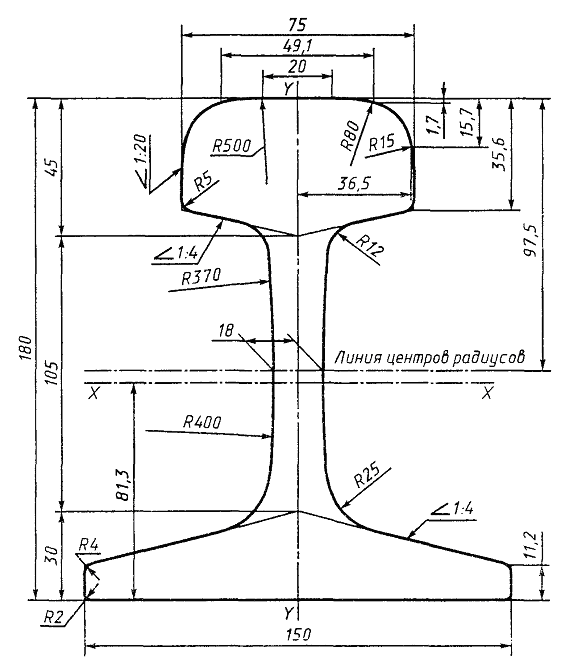

Профиль Р-65.
Высота в машстабе 1:35 будет 5,14мм, а ширина подошвы - 4,2мм.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:38]
#9
В результате нехитрых вычислений разница по высоте составила 0,8мм, а по ширине подошвы рельса - 0,43мм. Готовы ли Вы выложить на ......тыс. больше денег из-за этой разницы решать Вам.
Я останавливаюсь на Трумпетере. Наверно единственный минус это то, что Трумпетер дает ж.д. путь на европейскую колею (в частности на Германию), которая меньше, чем российская. В масштабе разница составит приблизительно 1,9мм. Стыковое соединение требуется переделать.
Возможно положив два полотна вместе разница будет видна... Но отдельно вряд ли простой зритель сможет выявить недостаток. По крайней мере я честно признался, что сознательно иду на установку ж.д пути от Трумпетера, но движет этим только цена...

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:41]
#10

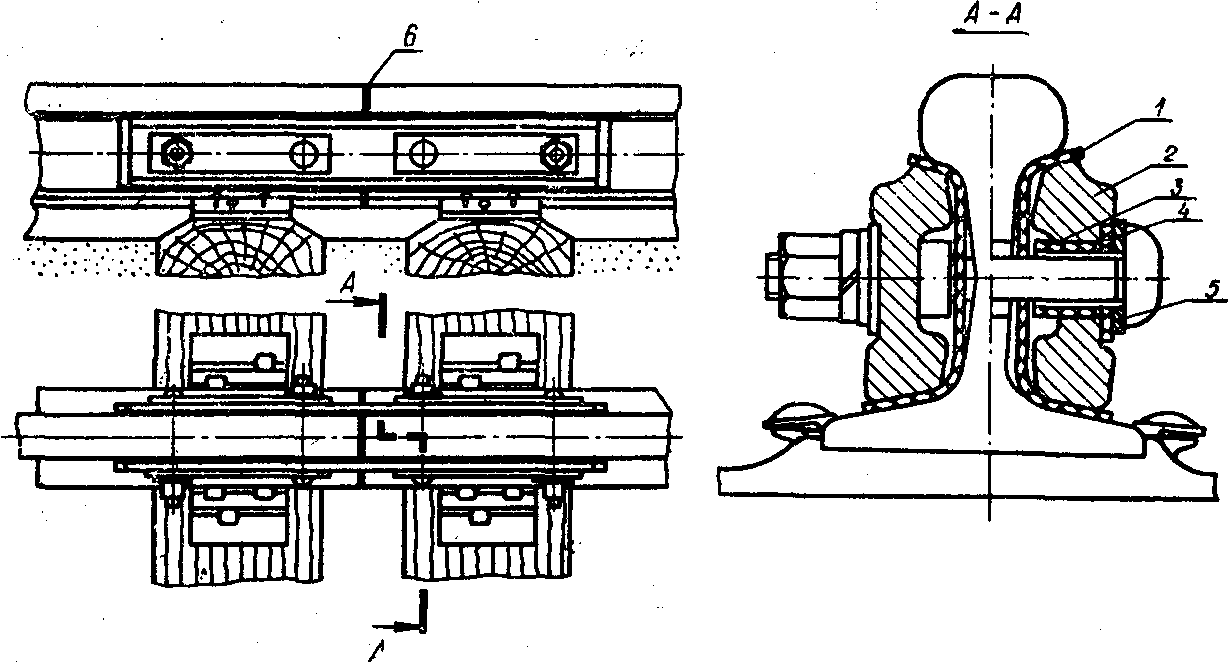

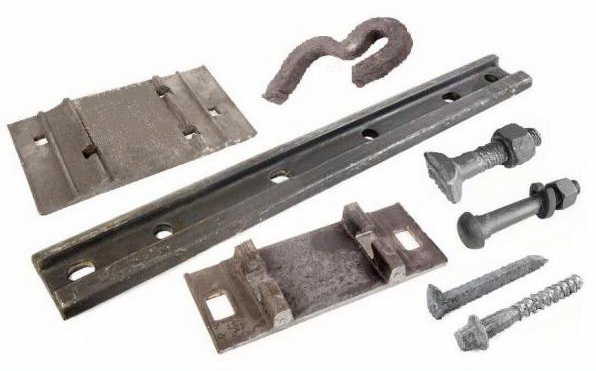

Стыковых соединений есть несколько вариантов. Вот основные...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:44]
#11

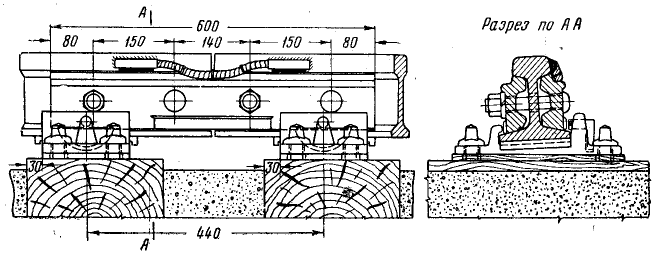

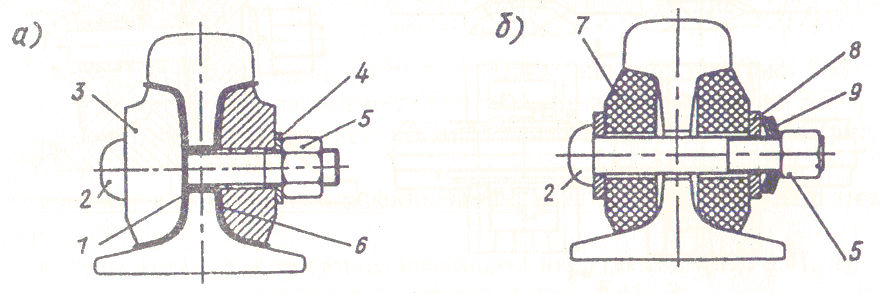

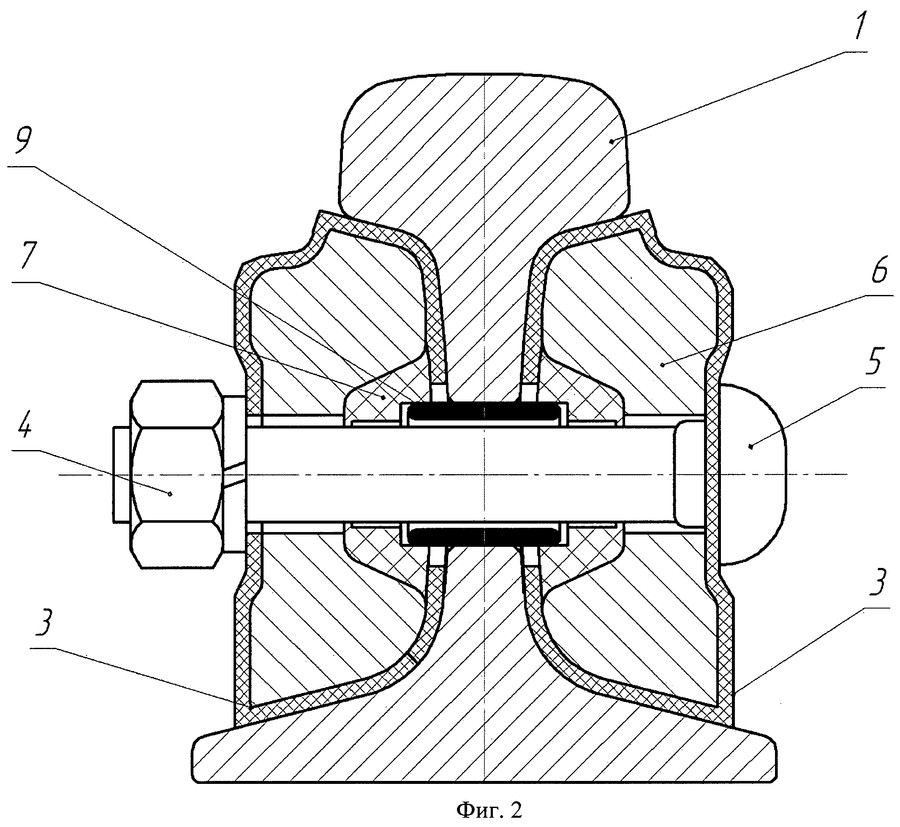

И сечения...
Как видите вариантов достаточно много. В наборе от Трумпетера достаточно срезать зацепы (так называемые противоугоны). Крепление на 6 болтов, что соответствует современному креплению.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:45]
#12

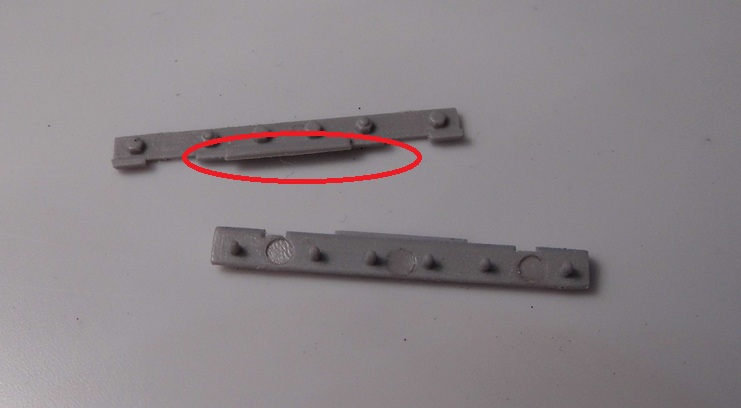

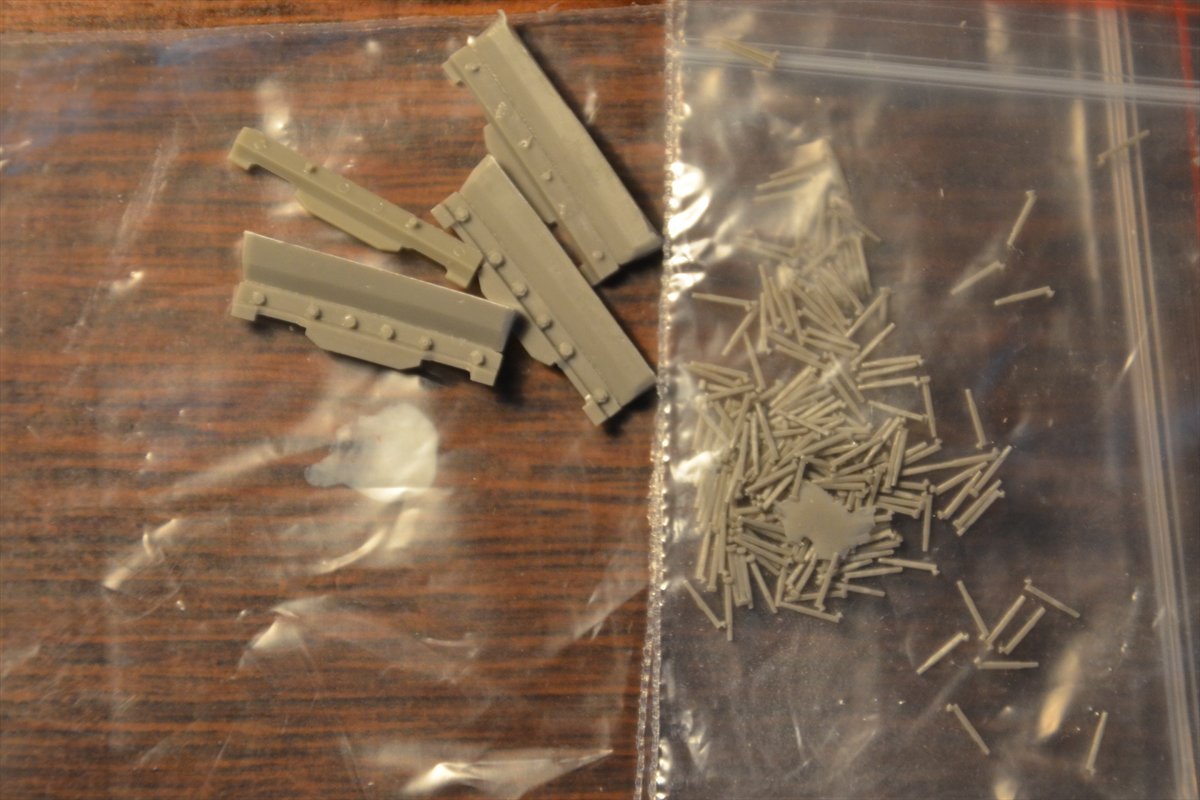

В наборе вот такие накладки. Выделил то, что нужно убрать.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:46]
#13

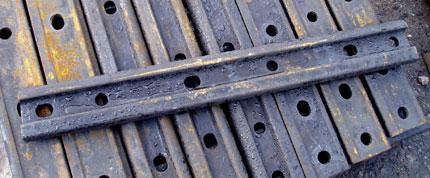

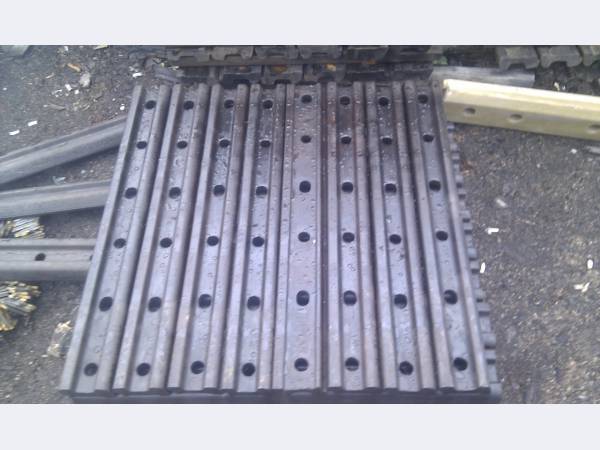

Накладка представляет из себя металлический брусок с 6-ю или 4-мя отверстиями для крепежа. С одной стороны профиль, а с другой почти плоская.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:49]
#14

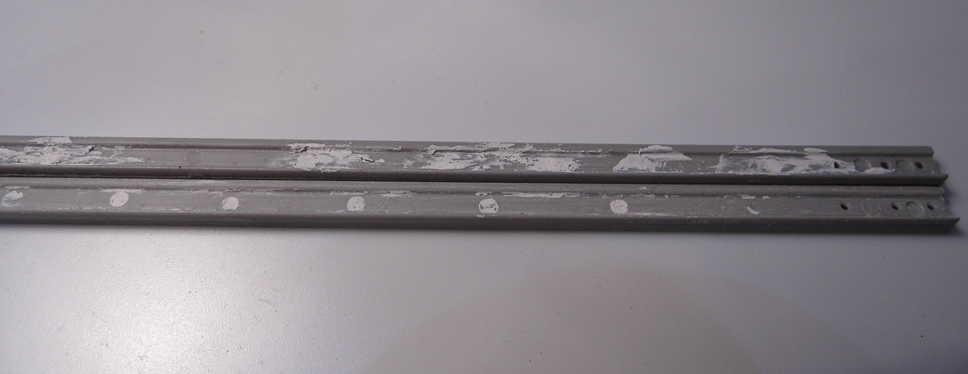

С рельсами придется повозиться. Очень много следов от толкателей по всей длине. Приходится шпаклевать хоть это и внутренняя сторона, но после тонировки все равно будет видно. Вобщем неприятный момент...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:51]
#15

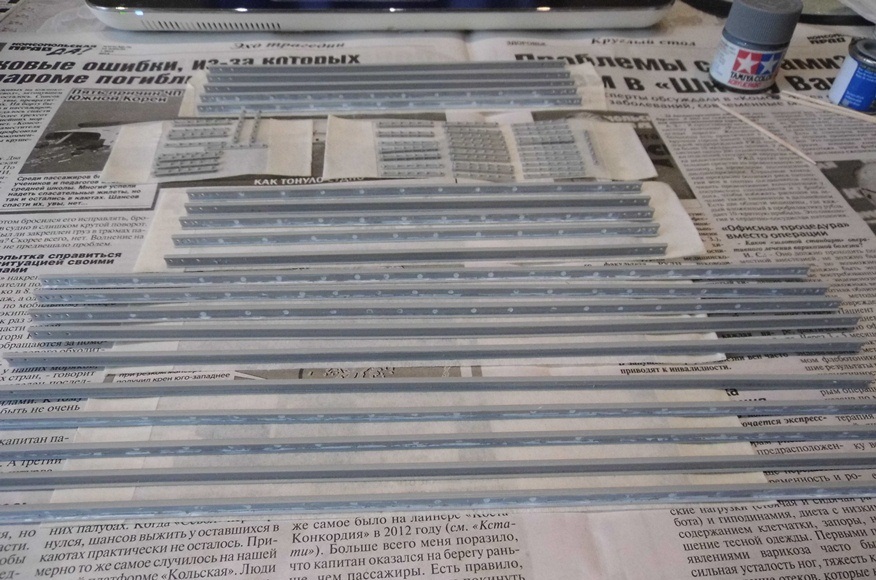

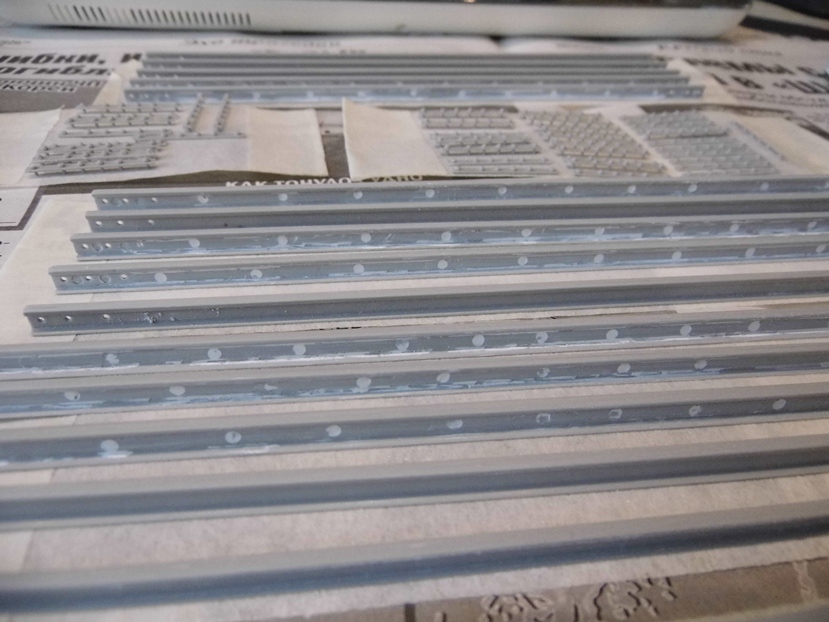

Закончил с рельсами.
Вот так это выглядит...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:52]
#16
Пока все это сушится немного о шпалах...
Шпалы бывают деревянные и железобетонные. Путь на диораме будет на деревянных.
Вот такие они до пропитки креозотом.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:53]
#17
Что же тарое креозот?

Креозот (фр. creosote) — воспламеняющаяся, труднорастворимая в воде маслянистая жидкость с сильным запахом и жгучим вкусом, получаемая из древесного и каменноугольного дёгтя. Представляет собой смесь фенолов, главным образом гваякола и крезолов. Впервые был получен Карлом фон Рейхенбахом в 1830 при дистилляции дёгтя бука. Древесный креозот применяется при туберкулёзе и как антисептик. Каменноугольный для консервирования дерева (пропитывание шпал, деревянных столбов итп) и предохранения его от гниения, а также как флотоагент при обогащении (флотации) руд. Характерный запах железнодорожных шпал (а также запах в метрополитене), связан с их пропиткой креозотом. Согласно последним исследованиям, креозот считается потенциальным канцерогеном, хотя прямых доказательств этого не получено. В связи с этим, с 2003 года в странах ЕС запрещено нелицензированное использование креозота.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:55]
#18

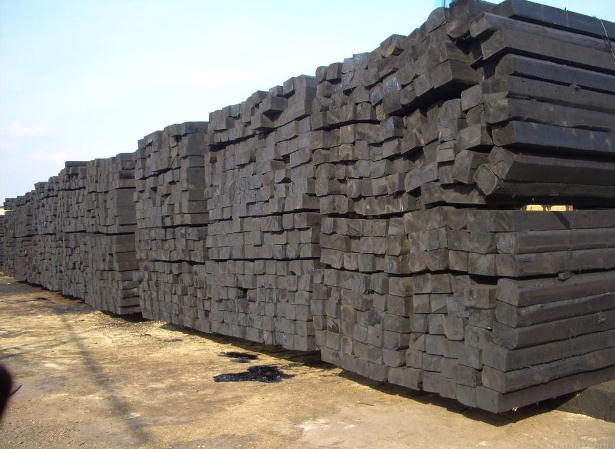

А вот такие шпалы уже после пропитки.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:56]
#19

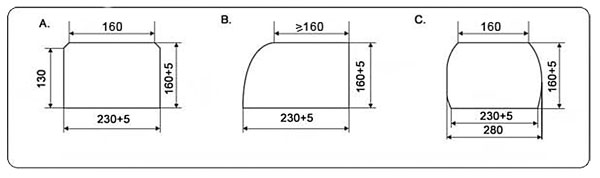

Шпалы бывают вот такого профиля.
Трумпетер дает прямоугольное сечение с фасками 4,1 х 8мм. Профиль (оригинал) имеет размер 130 х 230мм, делим на 35 и получаем - 3,7 х 6,6. Малость не соответствует. Наши шпалы от Трумпетера чуть пошире. А вот от Armor 35 на 1мм уже и следовательно копийнее.

На этом про шпалы заканчиваю. Крашу черным акрилом от Тамии. Тонировка уже на месте...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [00:58]
#20

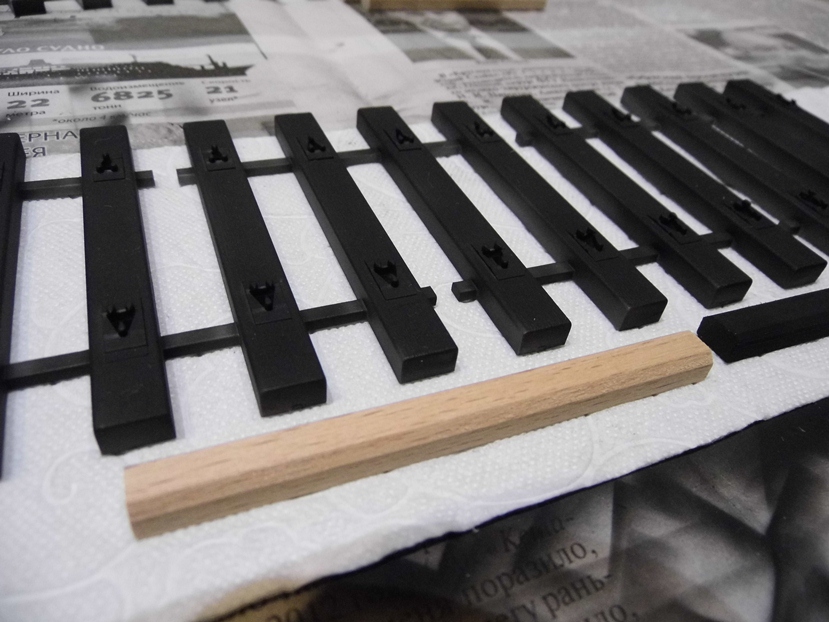

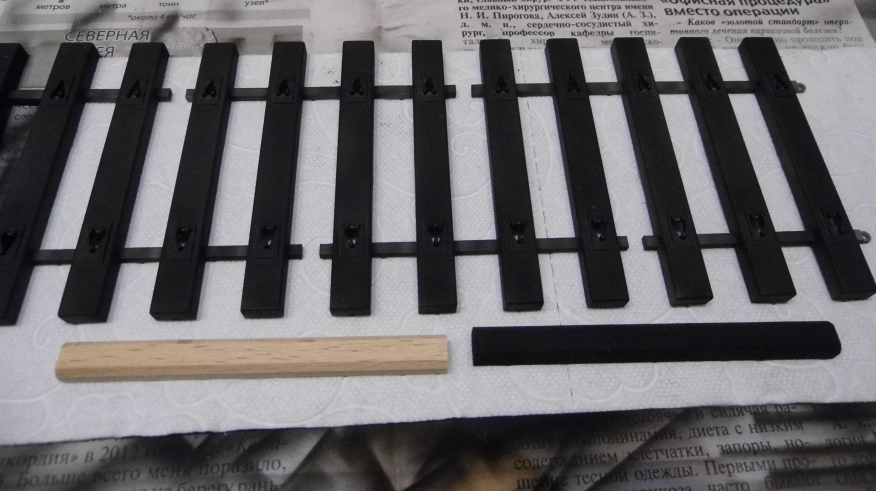

Потихоньку начал красить шпалы.
Вложения
