Железнодорожная диорама 1:35.

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [23:56]
#41

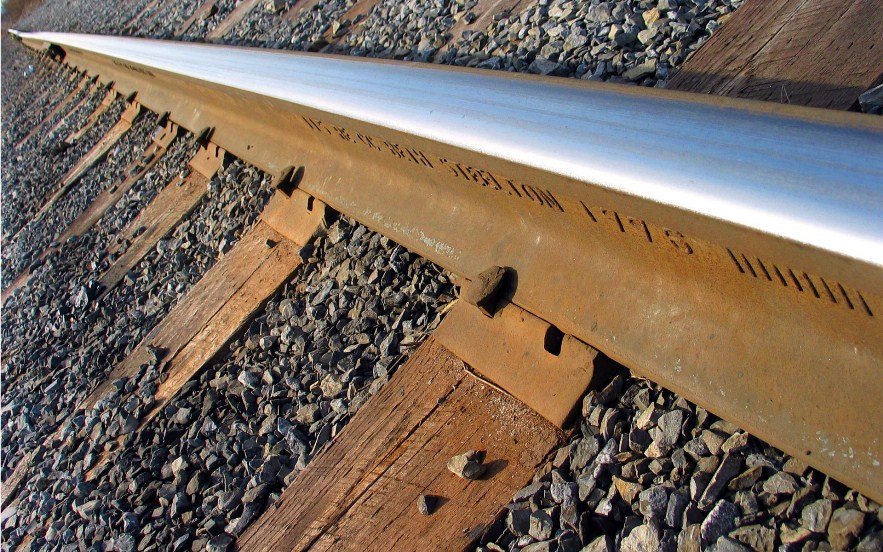

Прекрасная фотография, иллюстрирующая, что на пластиковой штамповке Трумпетера имитация щебня выполнена в большем масштабе, чем требуется. Следовательно банка с молотым непонятно чем, но тяжелым, поможет это исправить.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [23:58]
#42

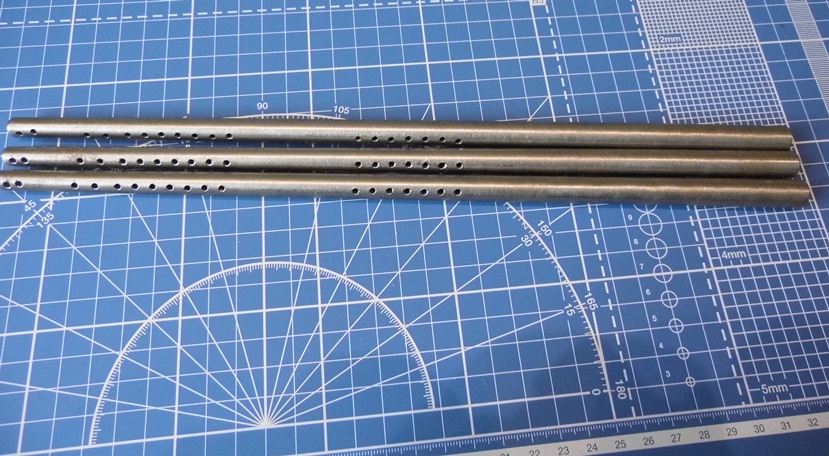

Выточили опоры контактной сети.
Вот они три красавицы...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
07.10.14 [23:59]
#43

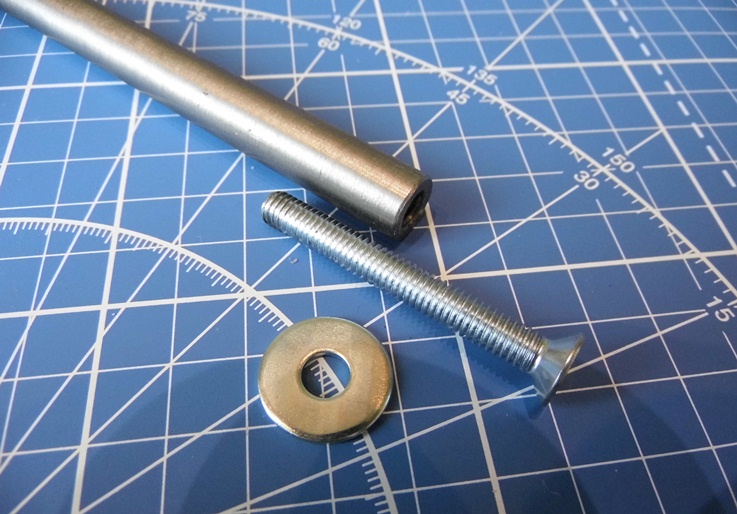

Крепить буду так.
Болт под потай М:6. Шайба.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:00]
#44
Вот такие бывают железобетонные опоры.
Наш вариант - это опора 10,8 метра. Это её полная длина, включая ту часть, которая опускается в стакан (1,2м).
Опора выточена немного длиннее, что бы иметь запас по регулировке и возможность прикрутить её непосредственно к основанию.

Для справки:
Опоры контактной сети изготовляют железобетонными, металлическими (стальными) и деревянными. На отечественных железных дорогах применяют в основном опоры из предварительно напряжённого железобетона, конические центрифугированные, стандартной длины 10,8; 13,6; 15,6 м. Металлические опоры контактной сети обычно устанавливают в тех случаях, когда по несущей способности или по размерам невозможно использовать железобетонные (например, в гибких поперечинах). Деревянные опоры контактной сети применяют в редких случаях только как временные. Для участков постоянного тока железобетонные опоры контактной сети изготовляют с дополнительной стержневой арматурой, расположенной в фундаментной части опор, предназначенной для удлинения срока их службы и уменьшения повреждения арматуры опор электрокоррозией, вызываемой блуждающими токами.
В зависимости от способов установки железобетонные опоры контактной сети и стойки жёстких поперечин бывают раздельные, устанавливаемые в стаканные железобетонные фундаменты, и нераздельные, устанавливаемые непосредственно в грунт. Требуемая устойчивость нераздельных опор контактной сети в грунте обеспечивается установкой одного верхнего лежня или опорной плиты. В большинстве случаев применяют нераздельные опоры; раздельные используют при недостаточной устойчивости нераздельных опор, а также при наличии грунтовых вод, затрудняющих установку нераздельных опор контактной сети. В анкерных железобетонных опорах контактной сети применяют оттяжки, которые устанавливают вдоль пути под углом 45° и крепят к анкерам. Для раздельных опор контактной сети применяют железобетонные фундаменты и анкеры. Фундаменты в надземной части имеют стакан глубиной 1,2 м для установки в него опоры контактной сети с последующей заделкой пазух стакана цементным раствором. Фундаменты и анкеры заглубляют в грунт преимущественно вибропогружением.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:04]
#45
Начинаю работу над опорами к/сети.

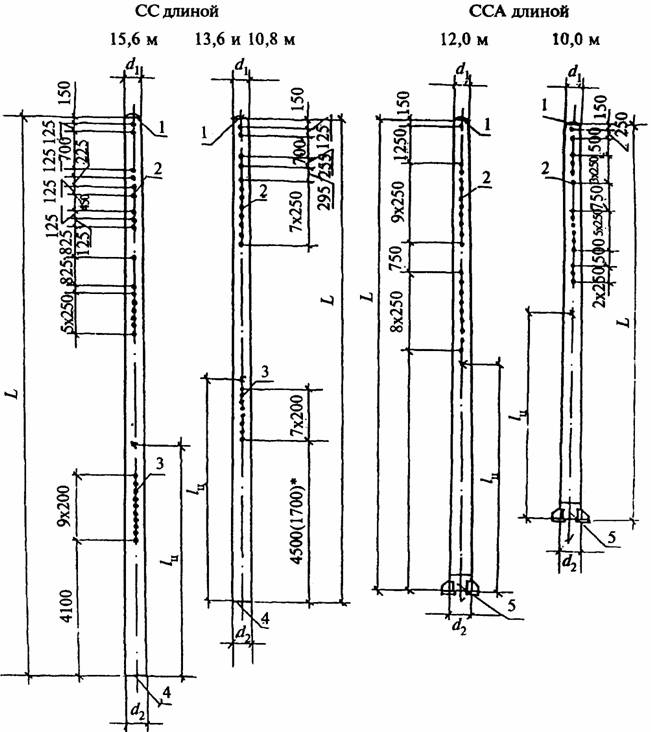

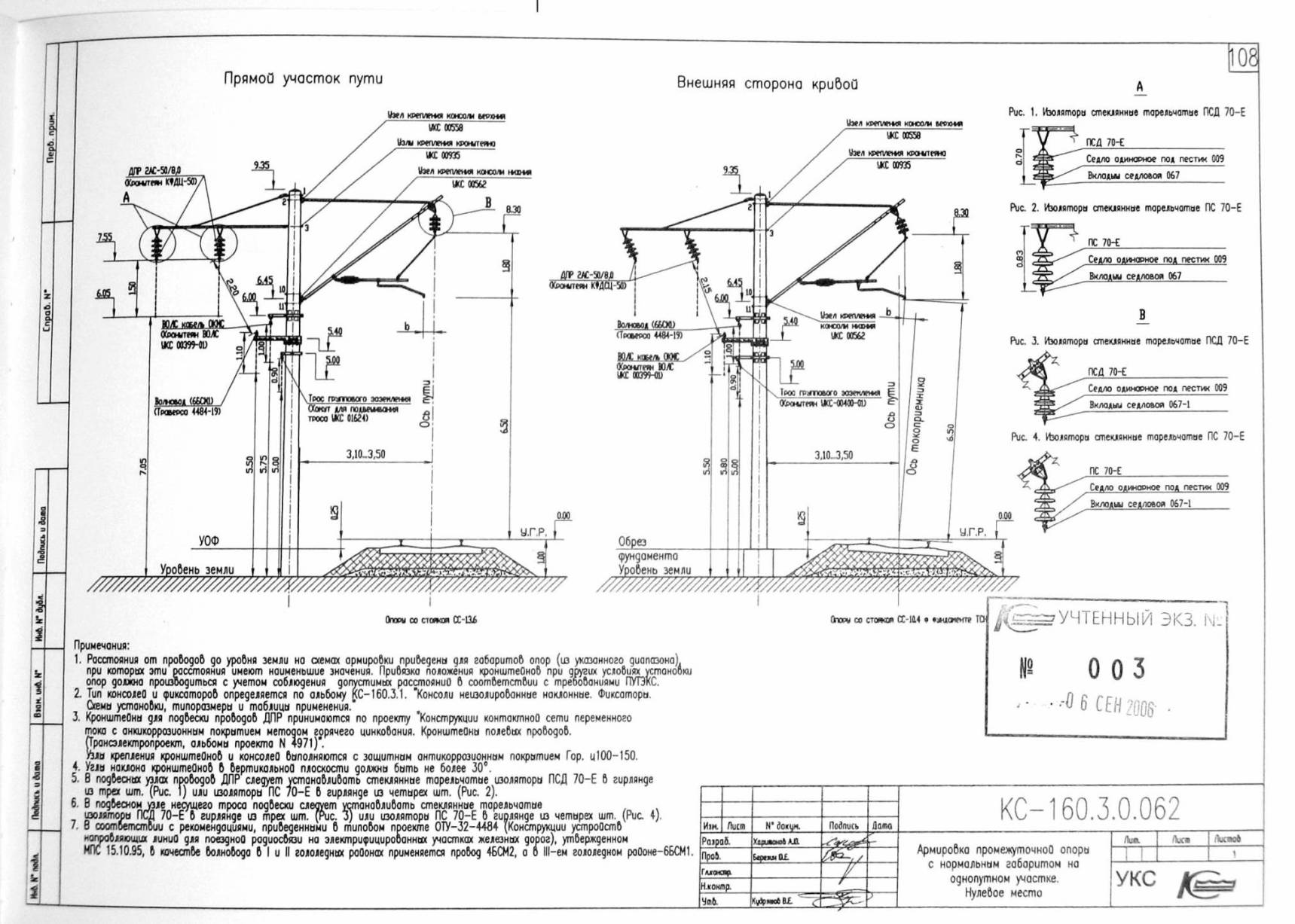

Удалось достать вот такие чертежи...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:06]
#46

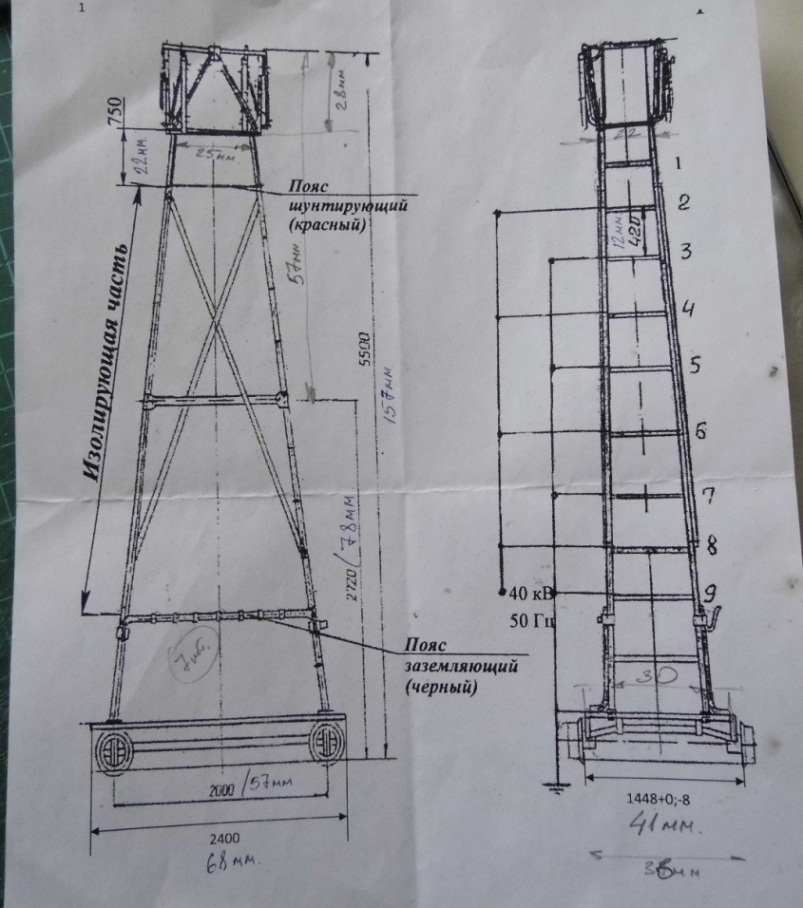

Параллельно собираю лейтер (это такая вышка для одного монтера).
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:10]
#47

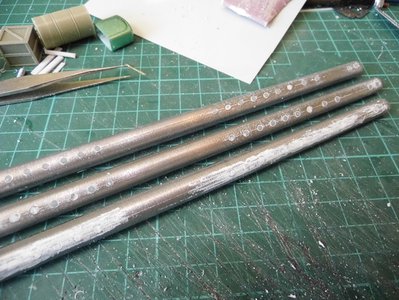

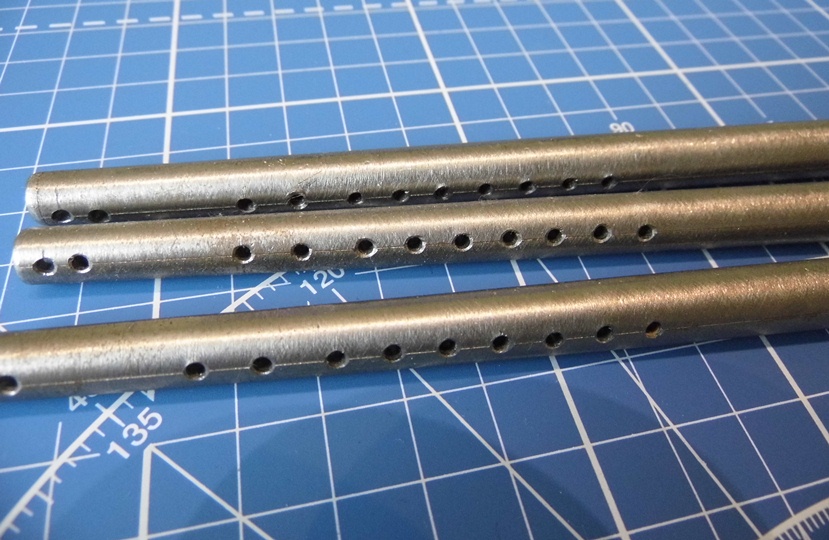

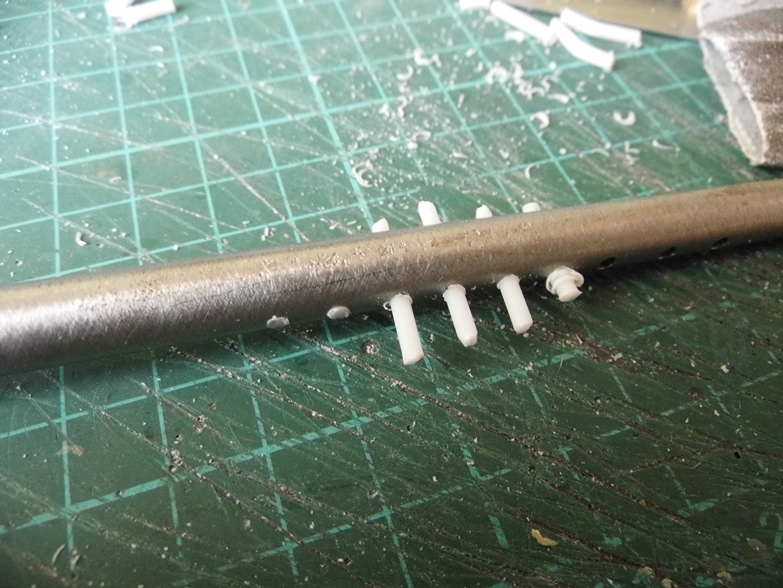

Как Вы уже видели на предыдущих фото опор к/сети мне их выточили из металла. Отверстия просверлены в нужных местах, но диаметром 2 мм. На настоящих ж/б опорах закладные отверстия имеют диаметр 26мм. В переводе на 1:35 - это 0,74 (0,8 будет в полне нормально).

Вывод - законопатить их пластиком, зашпаклевать и просверлить снова, но уже 0,8 мм.
Вот такая работенка...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:12]
#48

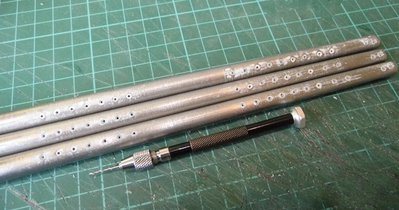

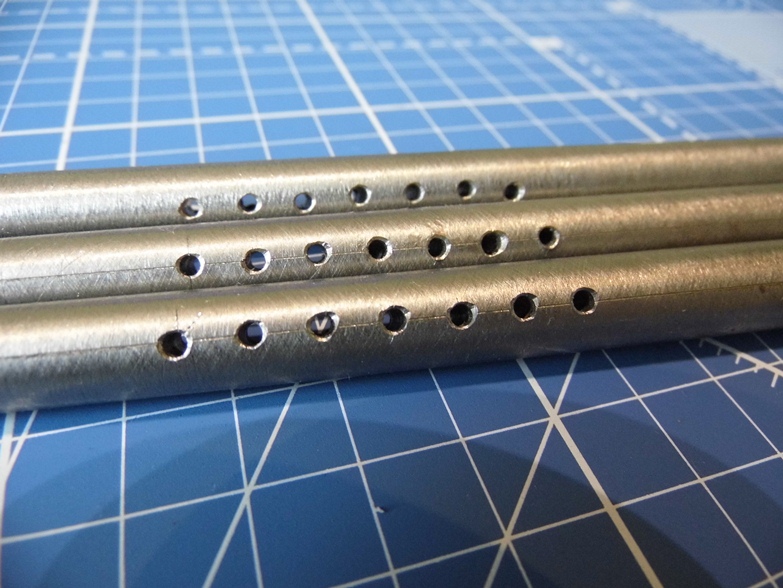

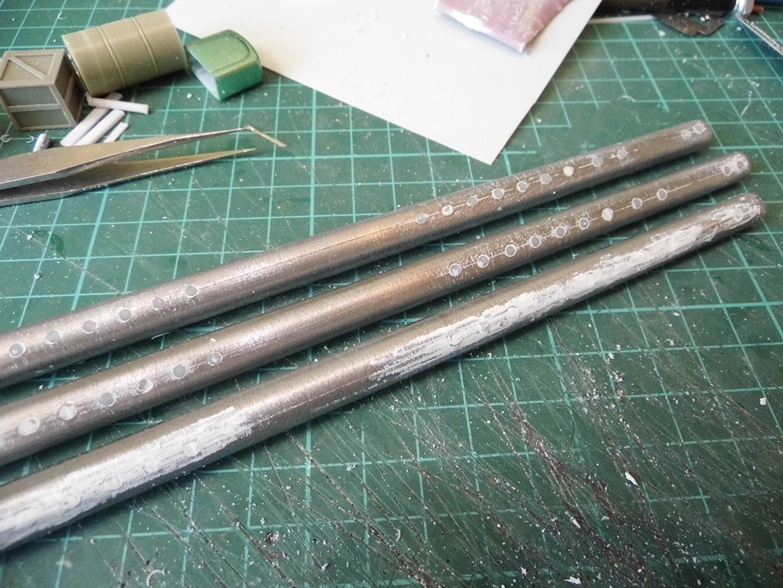

Работа над опорами...
Отверстия просверлю 0,8мм. Выглядеть будет масштабнее.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:14]
#49

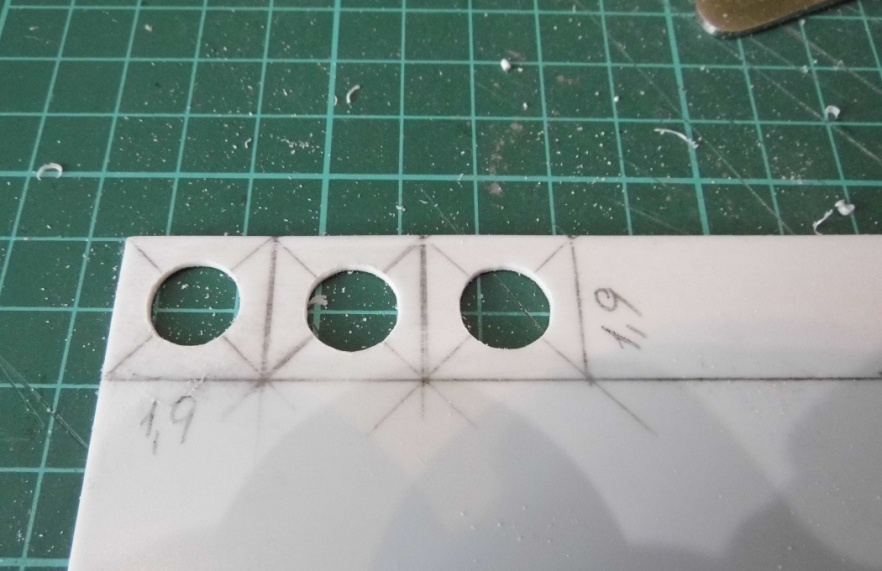

Начал стаканы для установки опор. Размер стороны квадрата - 670мм. в переводе получилось 19мм.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:16]
#50

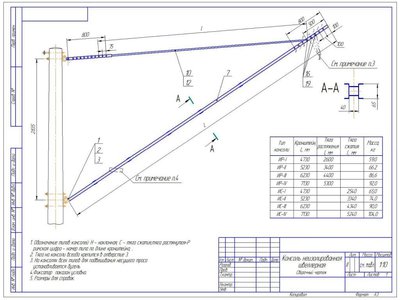

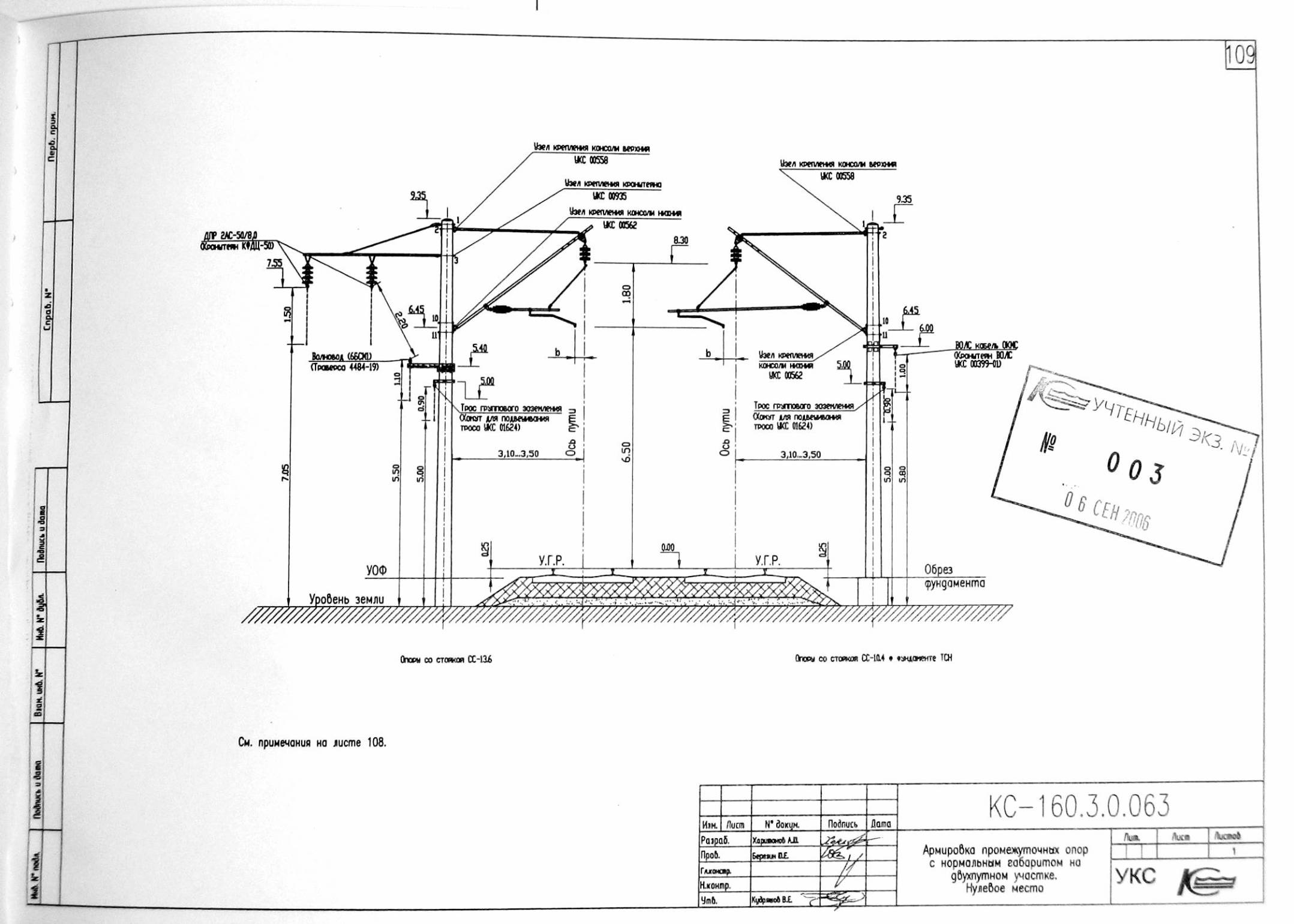

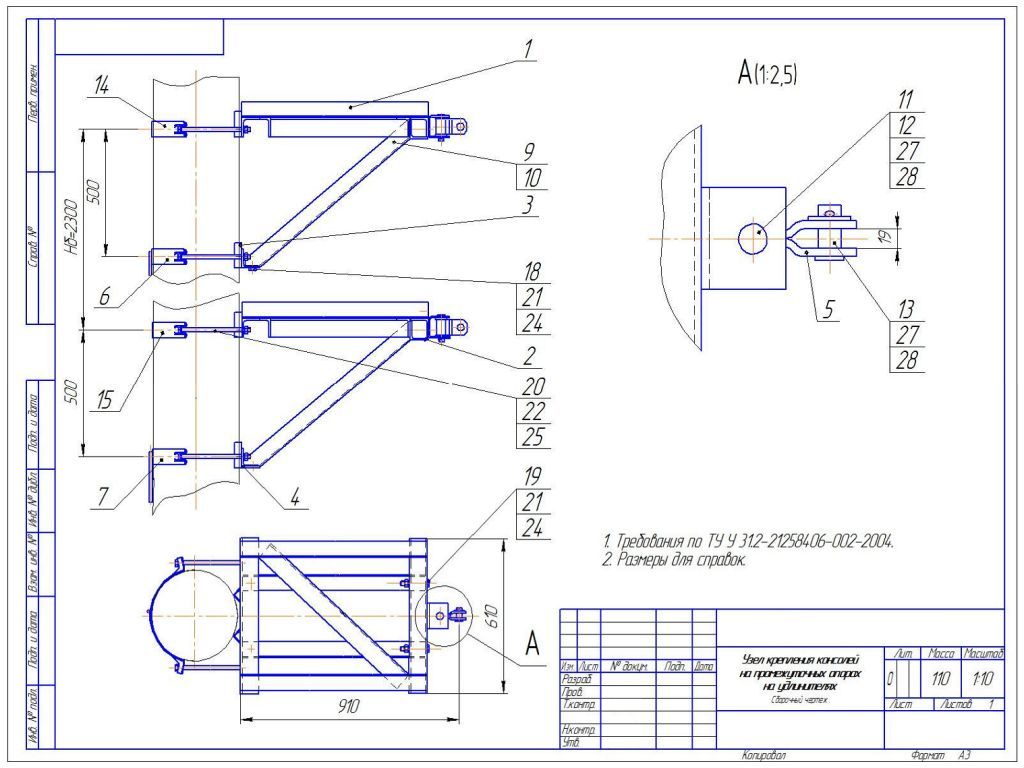

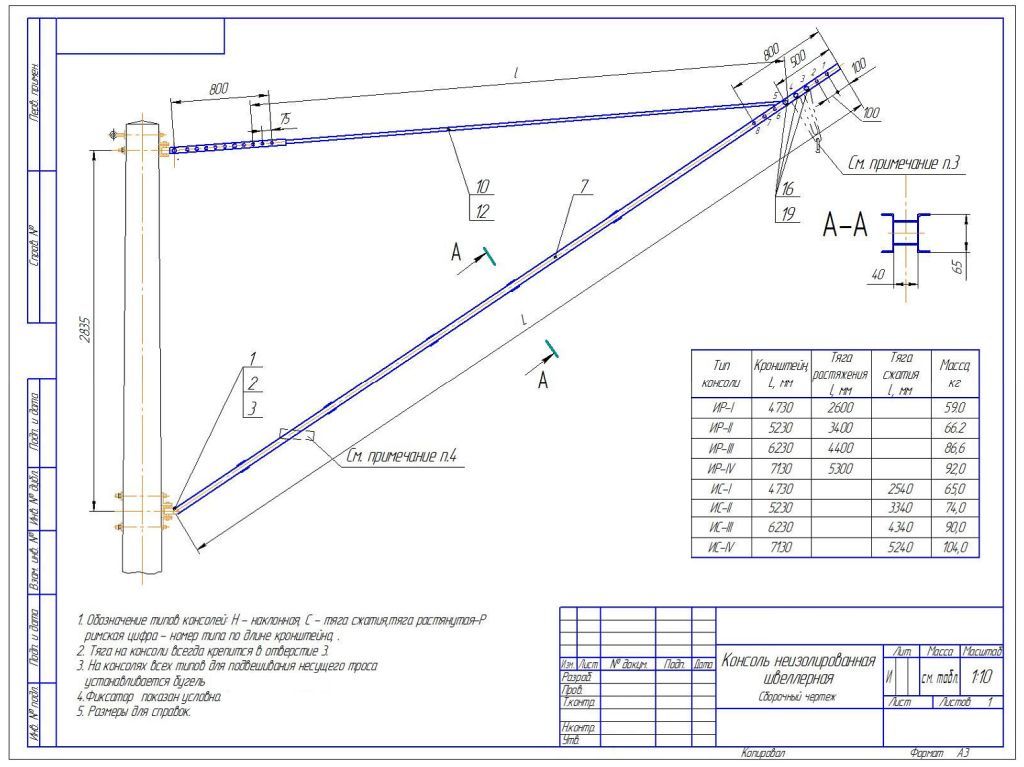

Закину еще несколько чертежей.
Крепления консоли, крепление консоли на удленнителях,
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:17]
#51

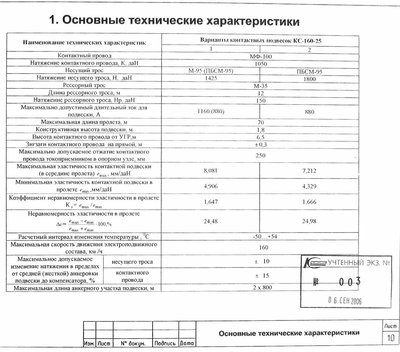

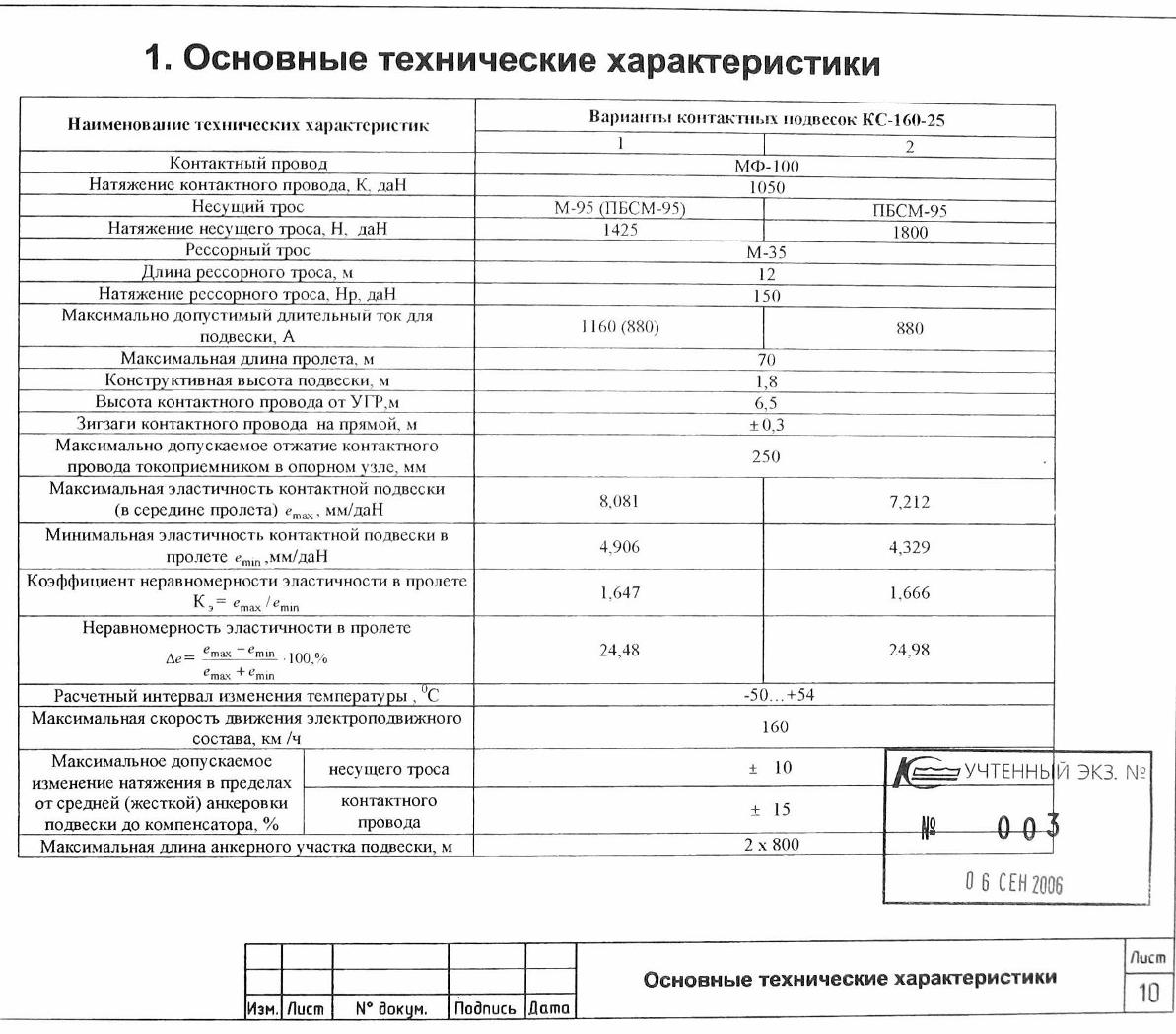

Основные технические характеристики контактной подвески.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:18]
#52

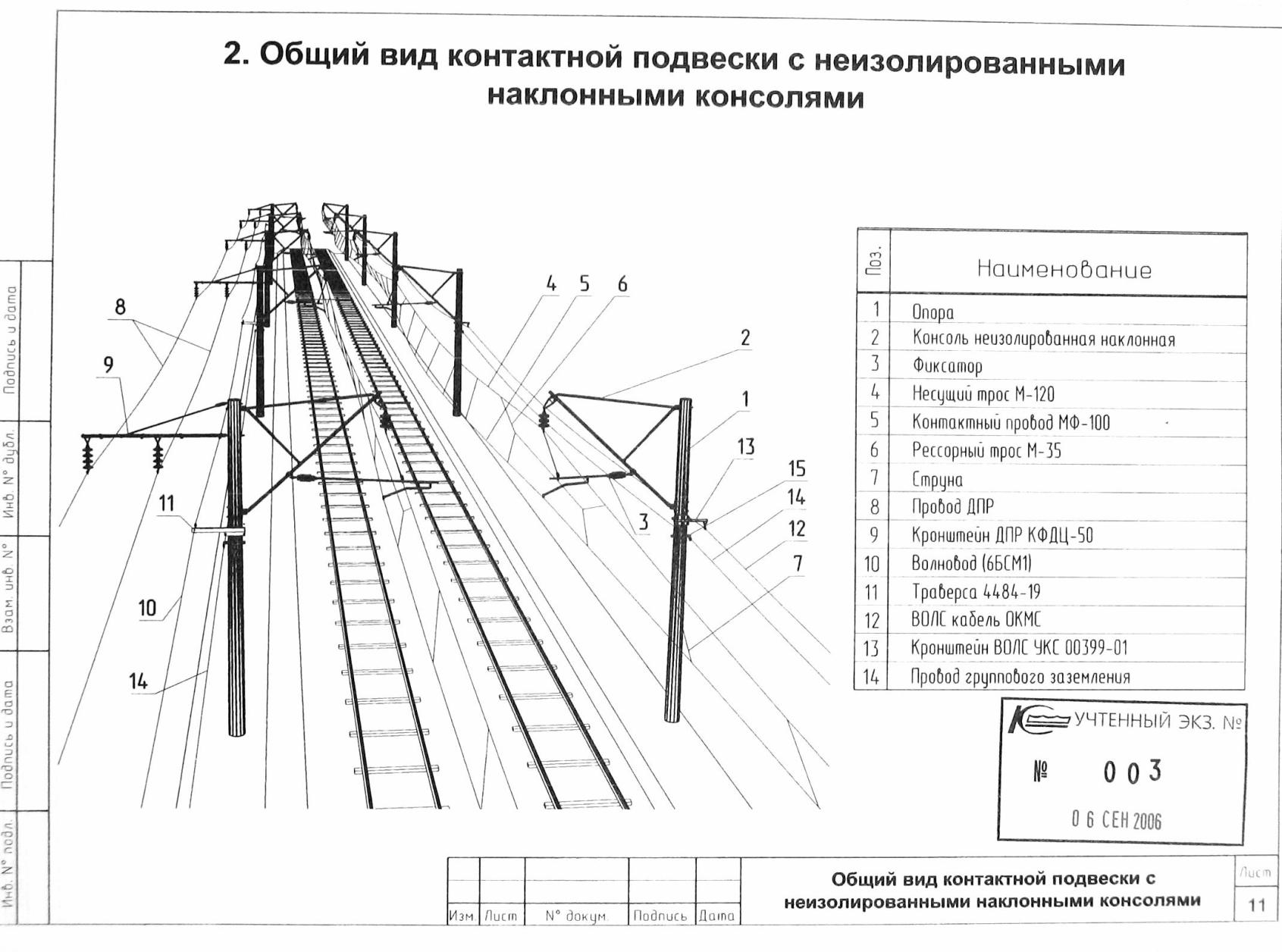

Общий вид к/подвески.
Правда на диораме будет несколько другая, а именно полукомпенсированная, но для общего понимания схемка сгодится.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:19]
#53

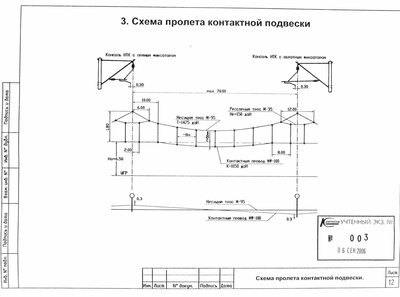

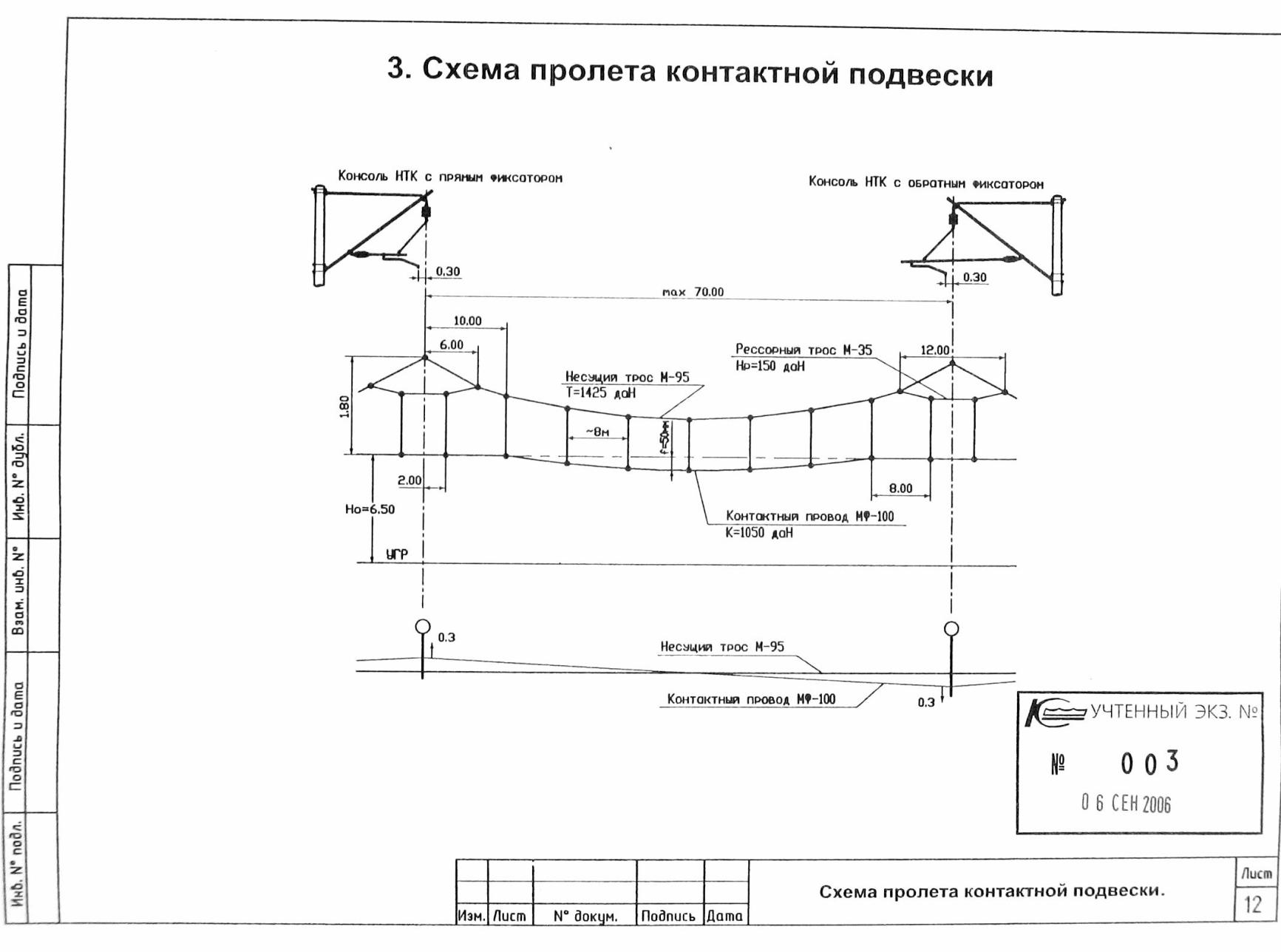

Схема пролета контактной подвески (между опорами).
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:20]
#54

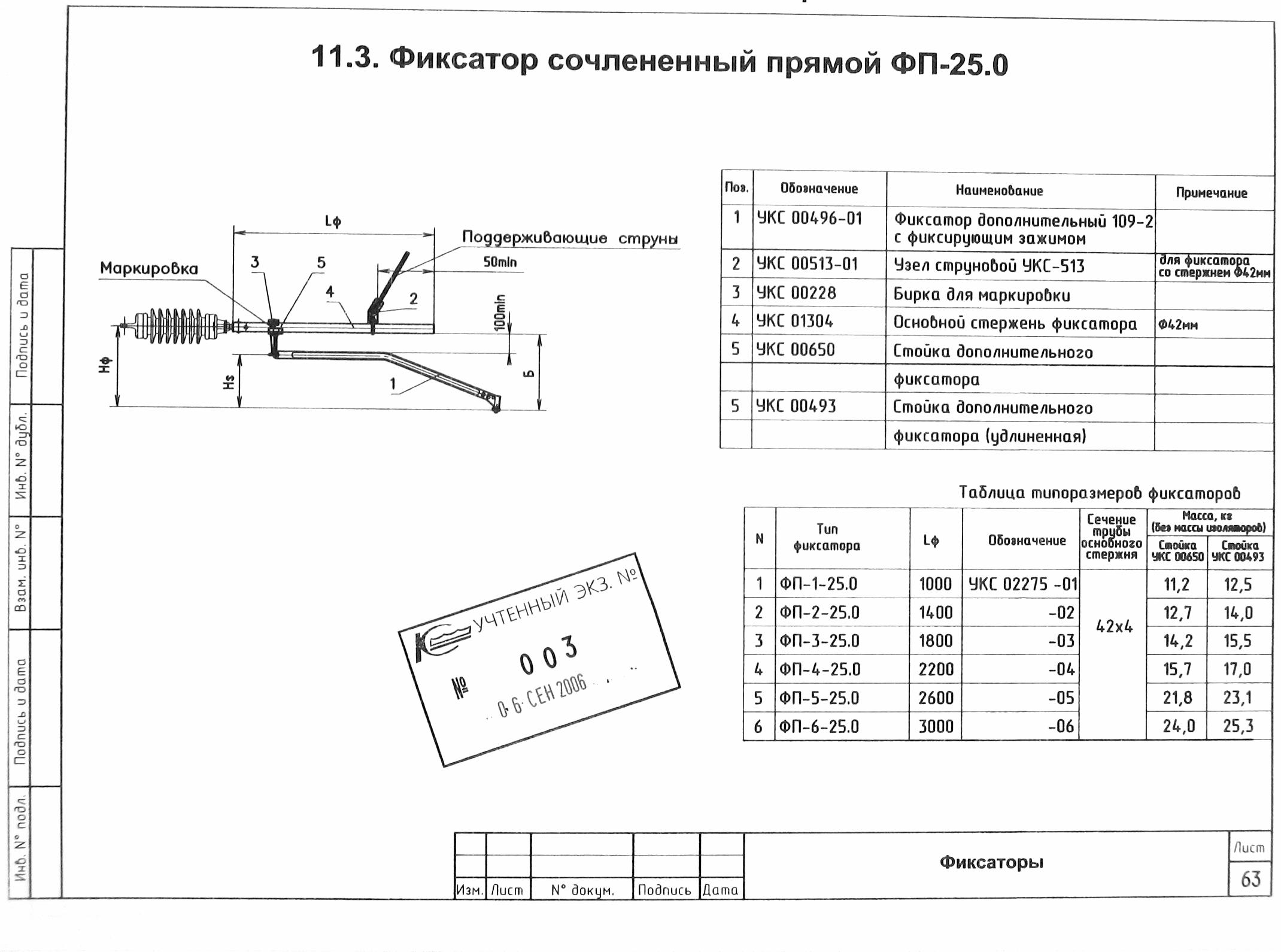

Схема фиксатора.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:22]
#55

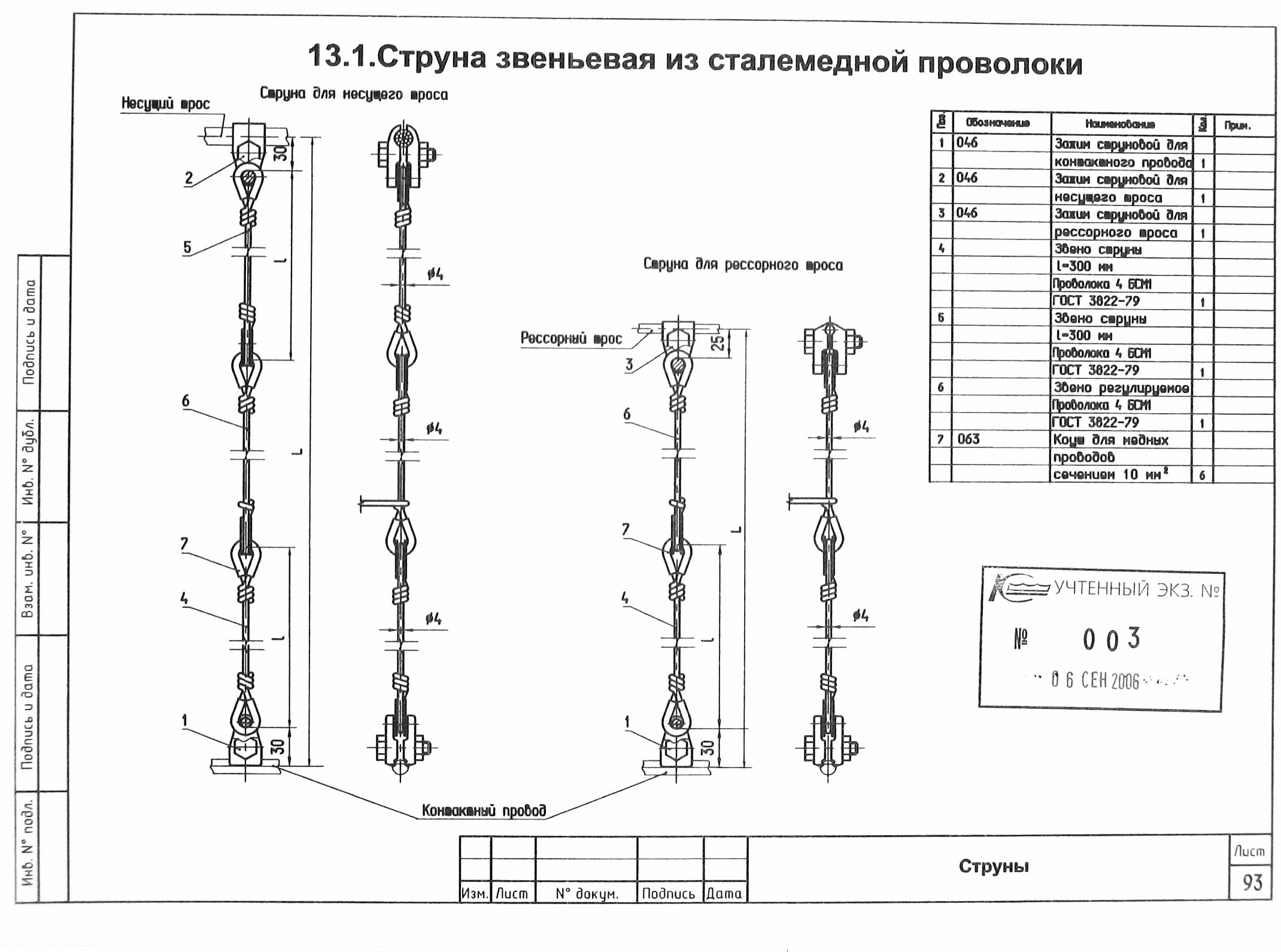

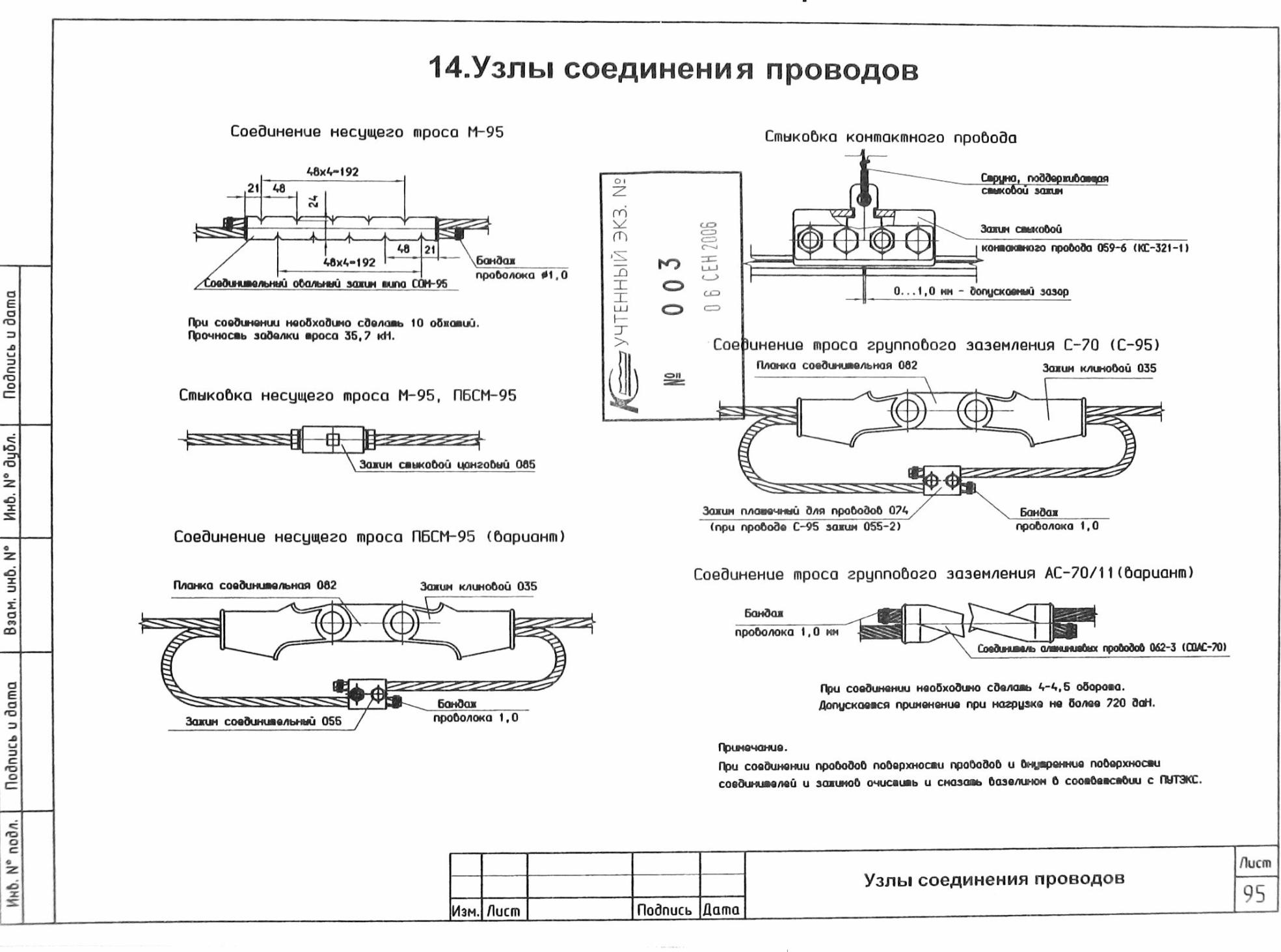

Струнки и узлы соединения проводов.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:23]
#56

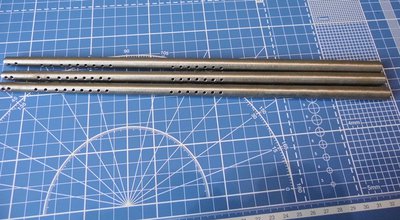

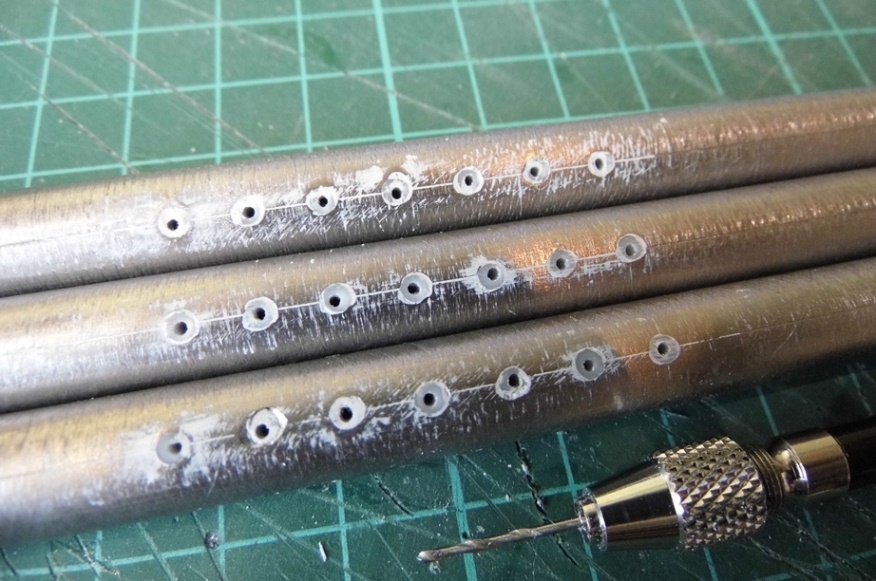

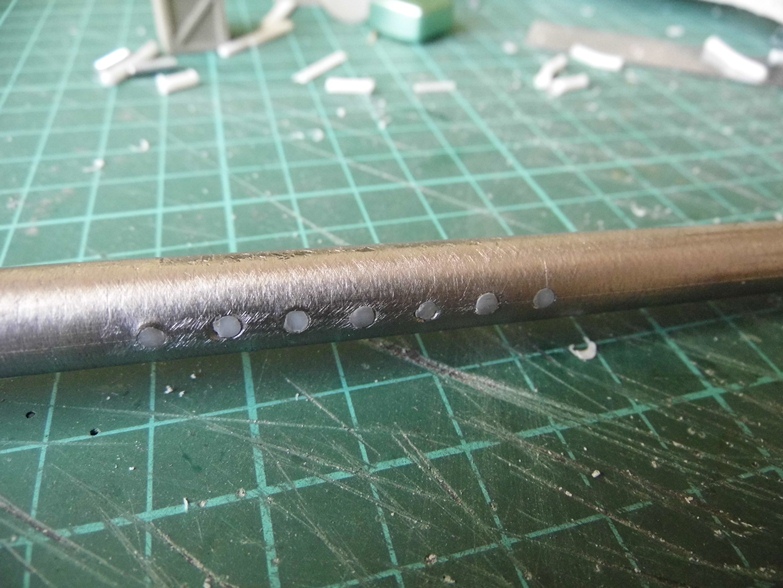

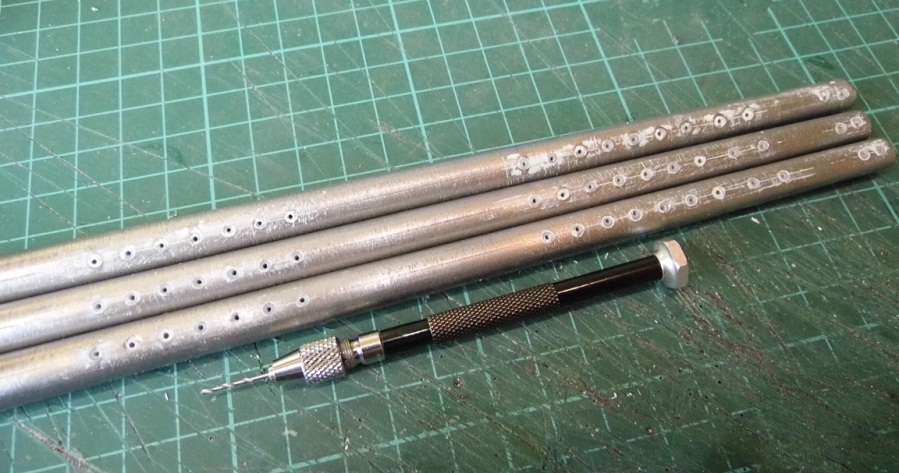

Победил очередную проблему.
Отверстия 0,8. Настоящие - 26мм.
Павда не везде удалось исправить кривизну (зделать отверстия в ровный ряд)... Местами уж сильно были "завалены" отверстия 2мм, которые сверлил слесарь. Но я доволен как получилось.
Для дальнейшей сборки буду рисовать чертеж, что бы не ошибиться...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:24]
#57

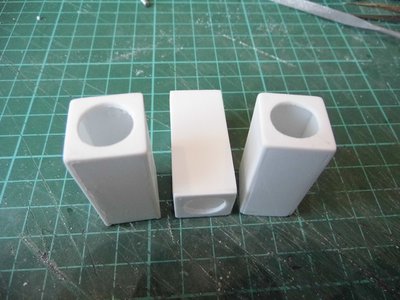

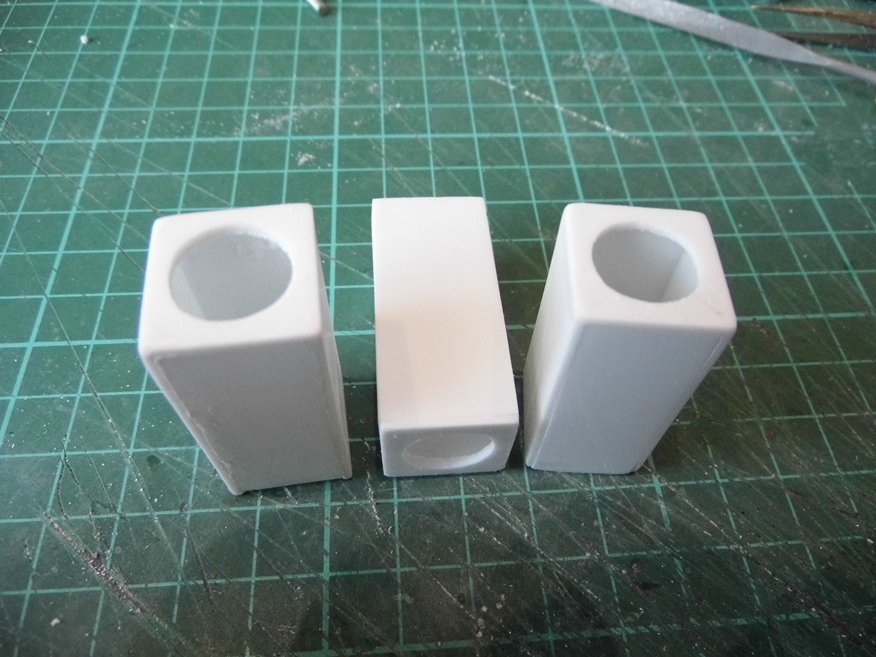

Сделал болванки стаканов для установки опор.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:25]
#58

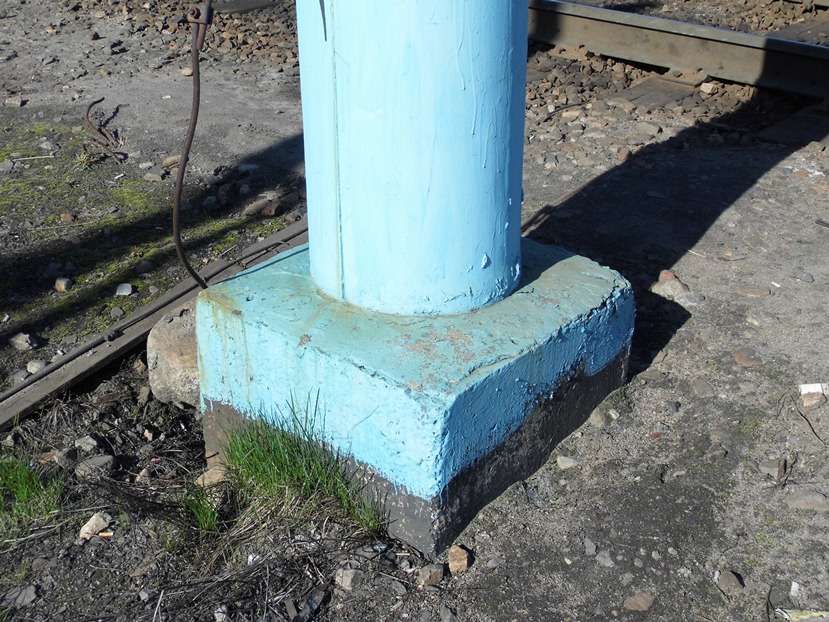

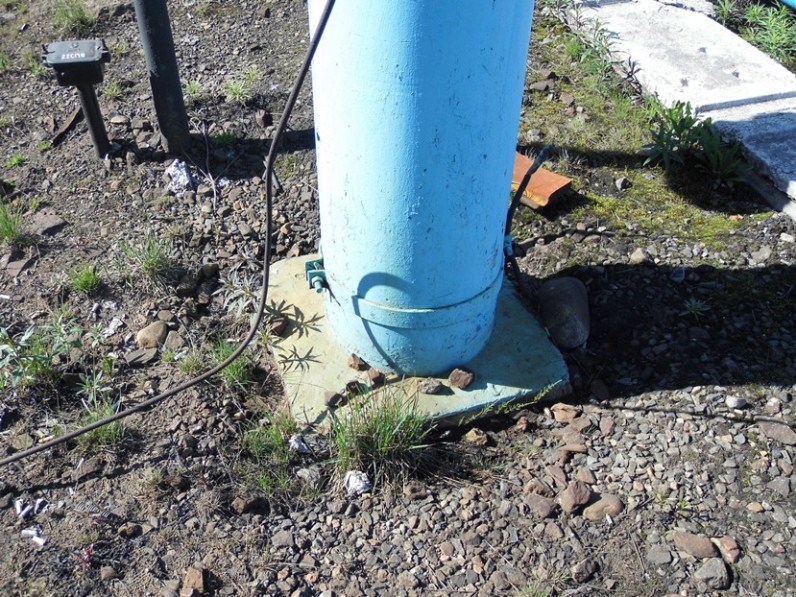

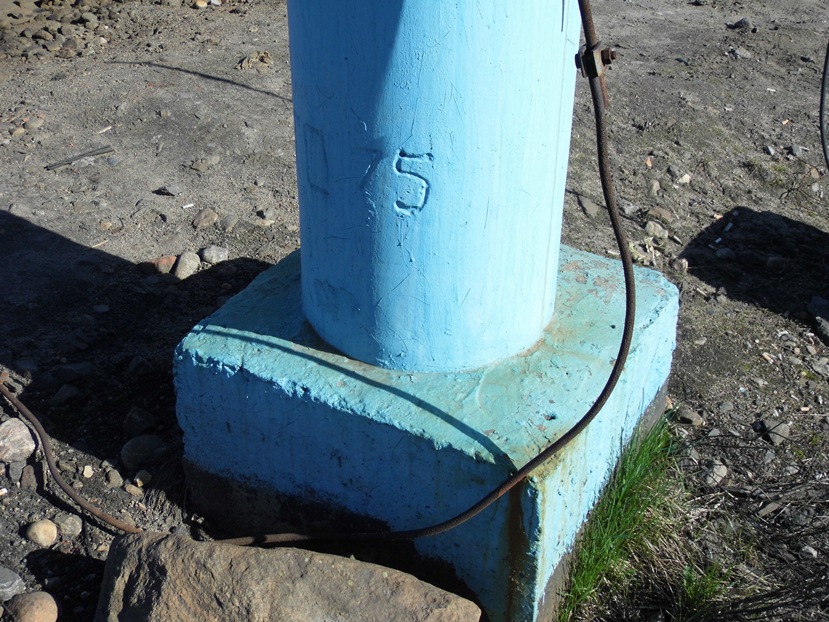

Фото стакана для установки опоры.
Сам стакан забивается в грунт.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:27]
#59

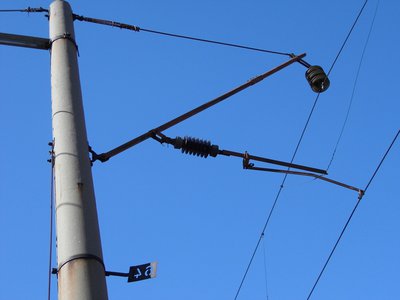

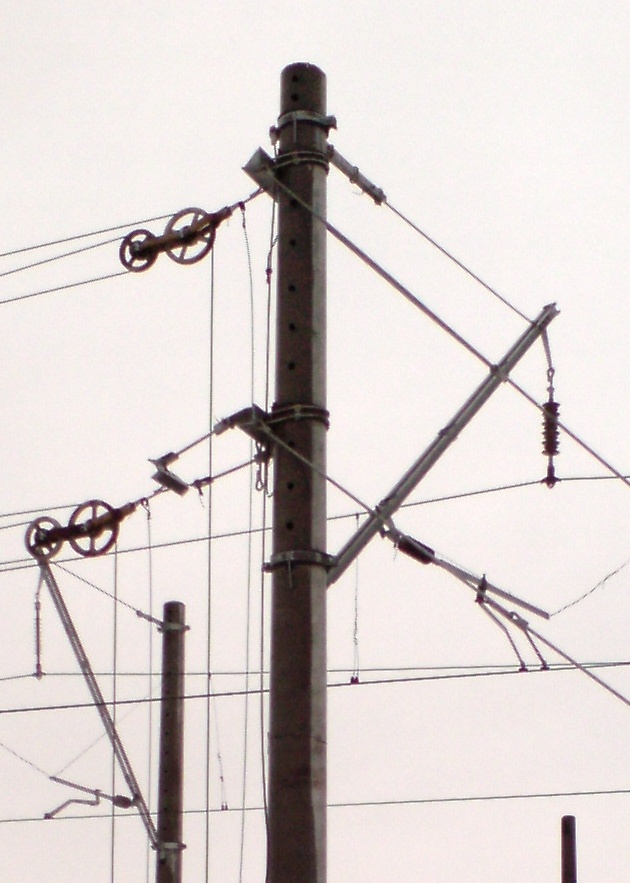

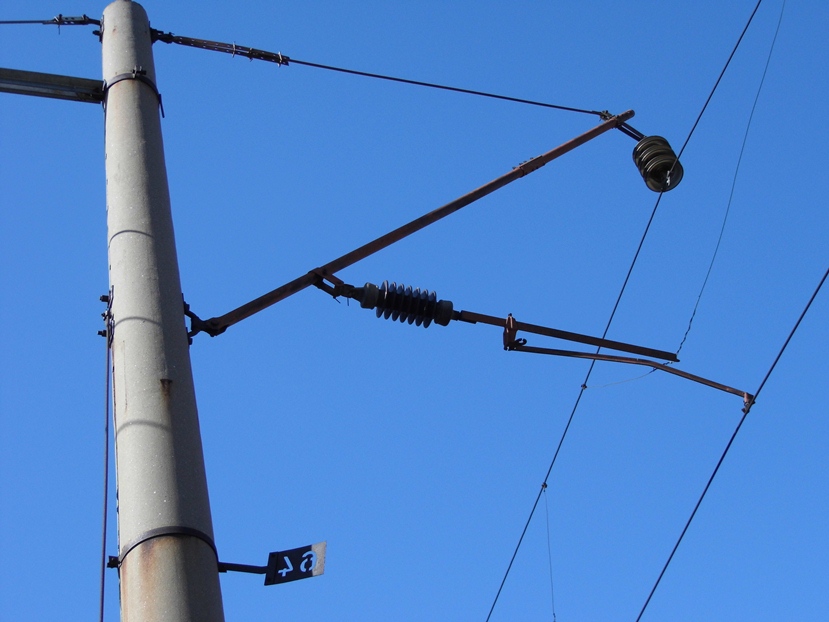

Общий вид на консоль. Правда на этой опоре она из трубы, а не "Н" - образный профиль.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
08.10.14 [00:28]
#60

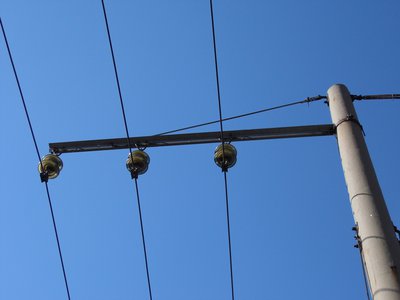

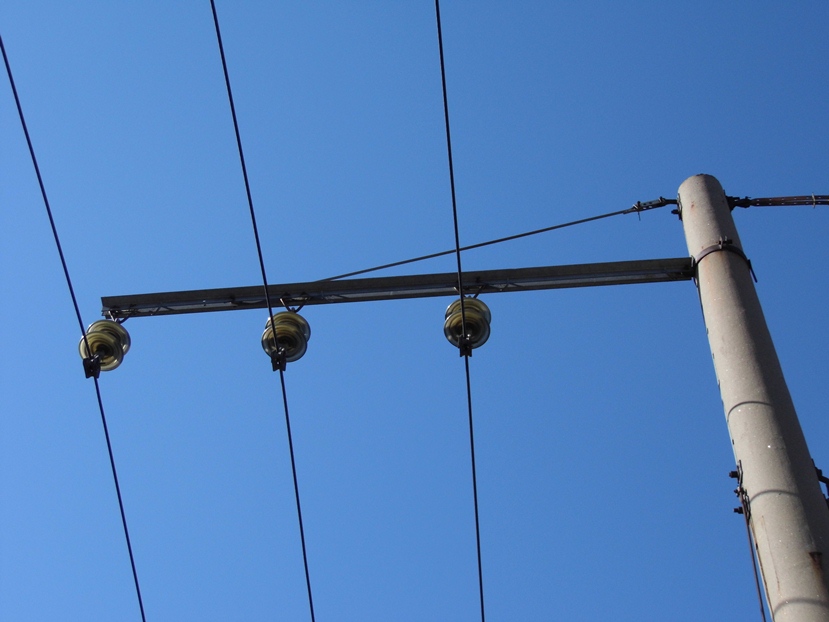

Крепление высоковольтной линии.
Вложения
