Железнодорожная диорама 1:35.

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:58]
#241

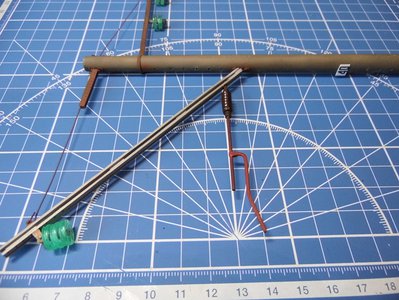

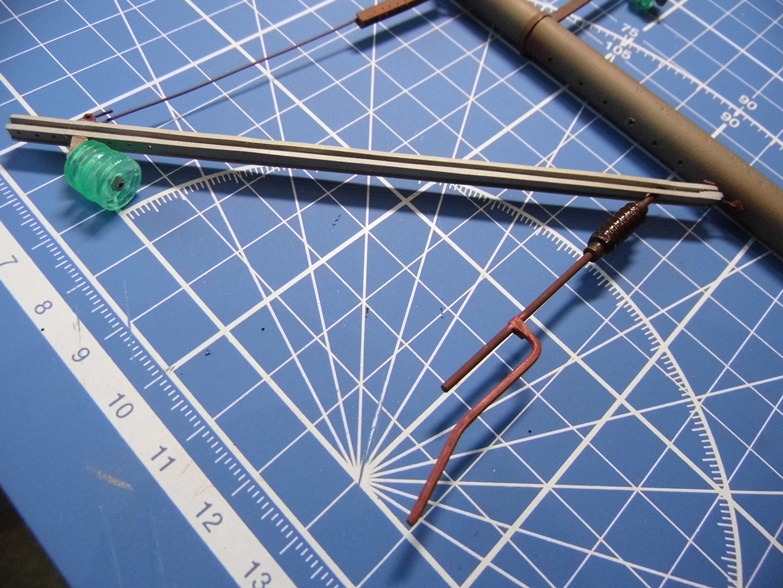

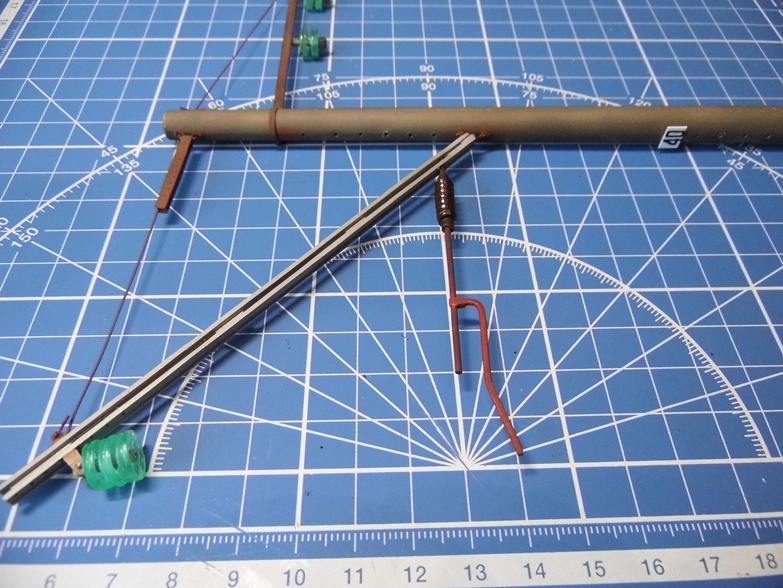

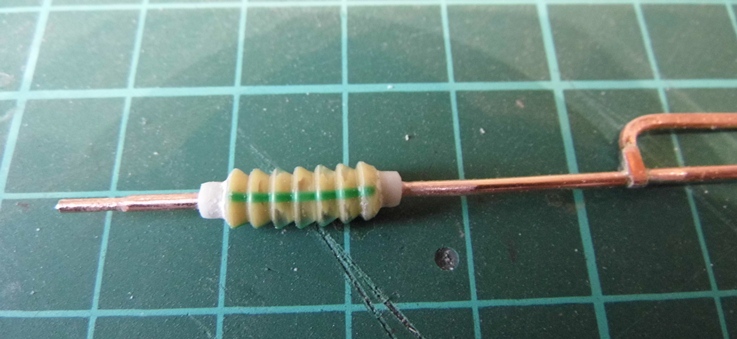

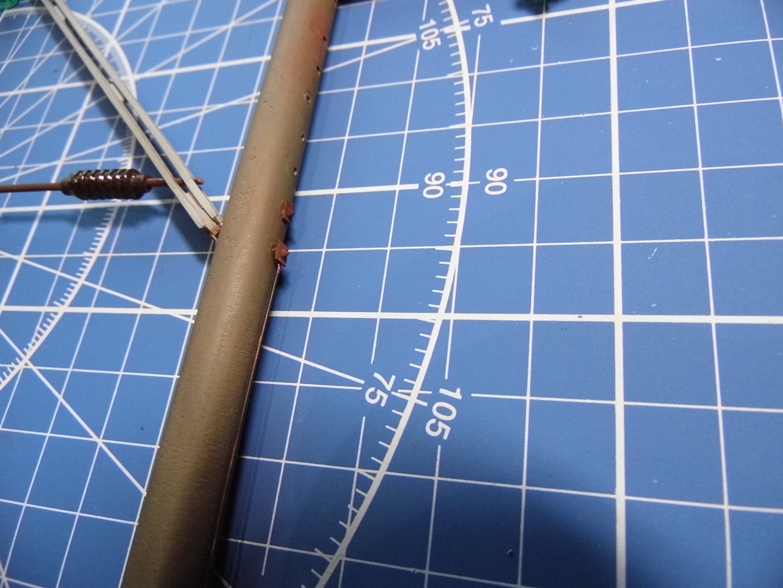

Фиксатор... Итоговый результат.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:59]
#242

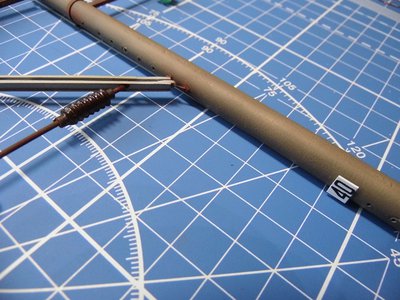

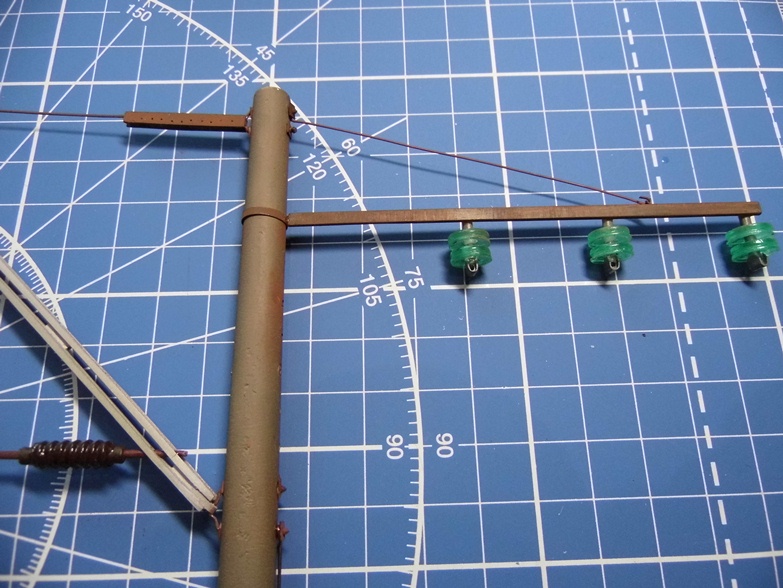

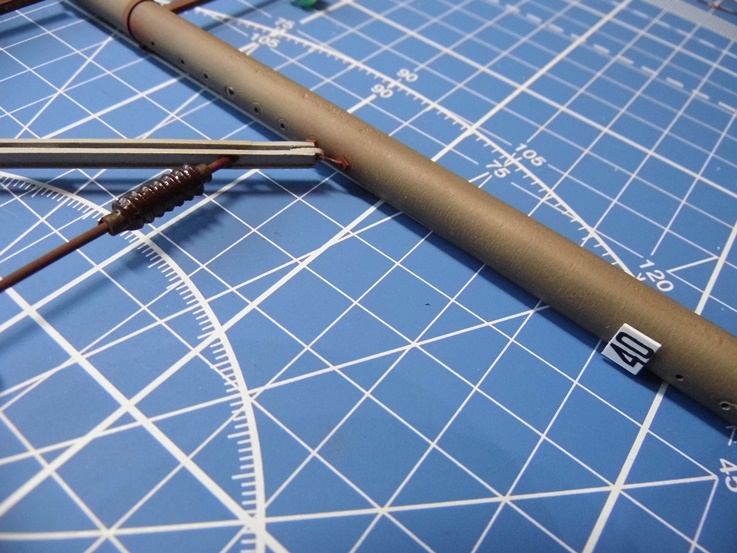

После покраски.
Изоляторы покрыл глянцевым лаком.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [10:00]
#243

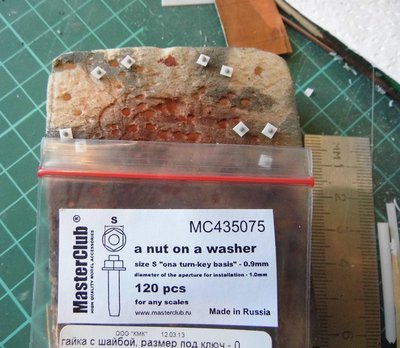

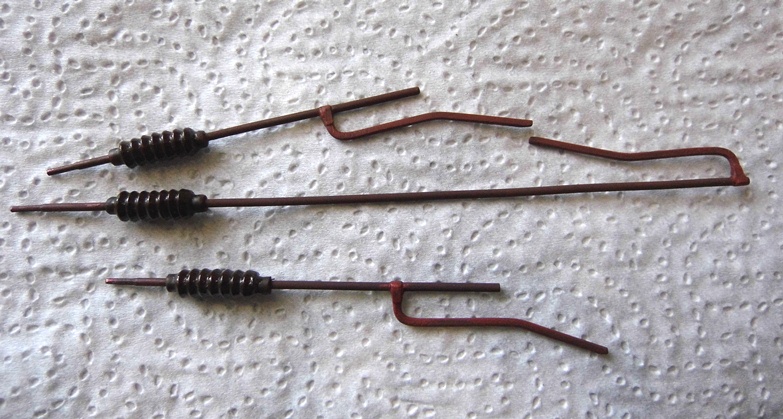

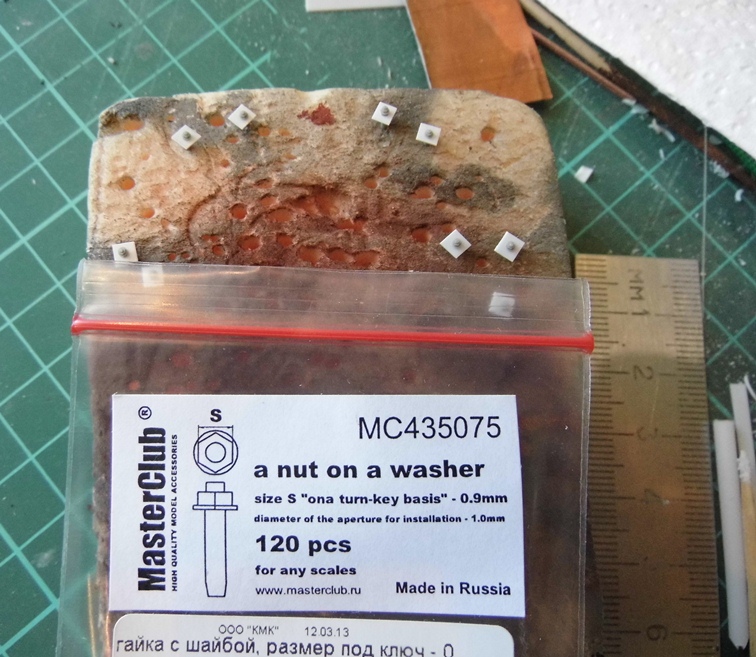

Недостающие элементы...
Следующий этап - сборка опоры.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [10:02]
#244

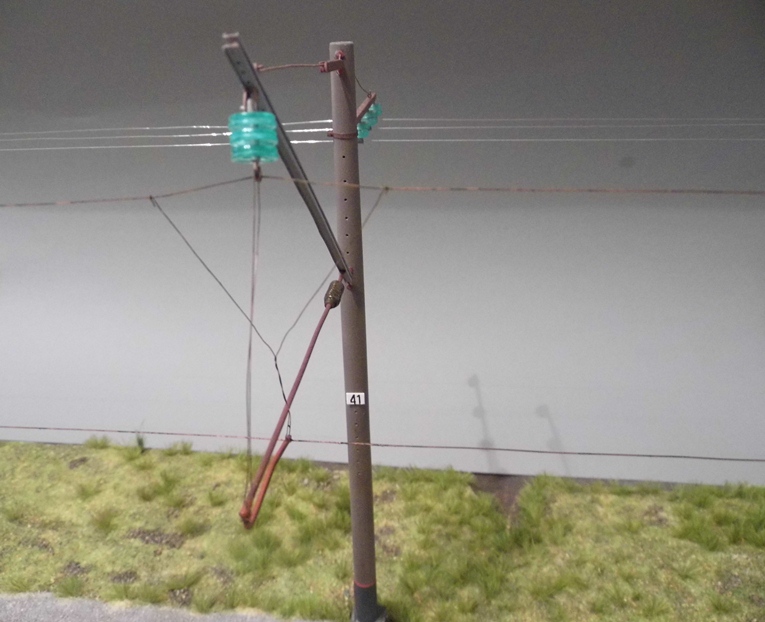

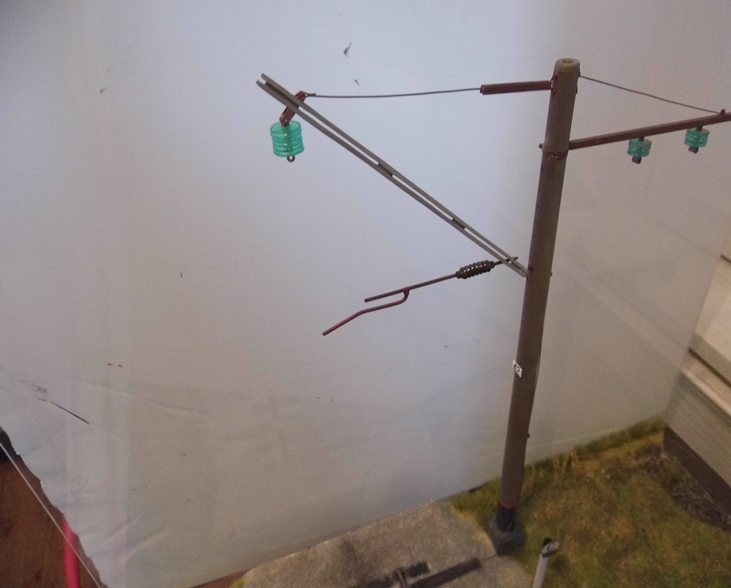

Закончил опоры и установил на диораму. Осталось только контактный провод спаять, покрасить и повесить.

Вот такие получились опоры к\сети.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:09]
#245

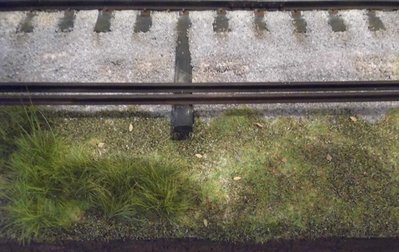

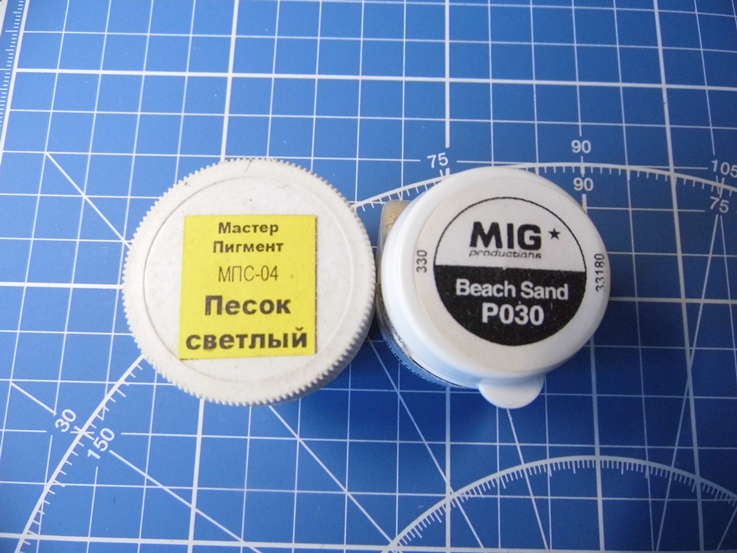

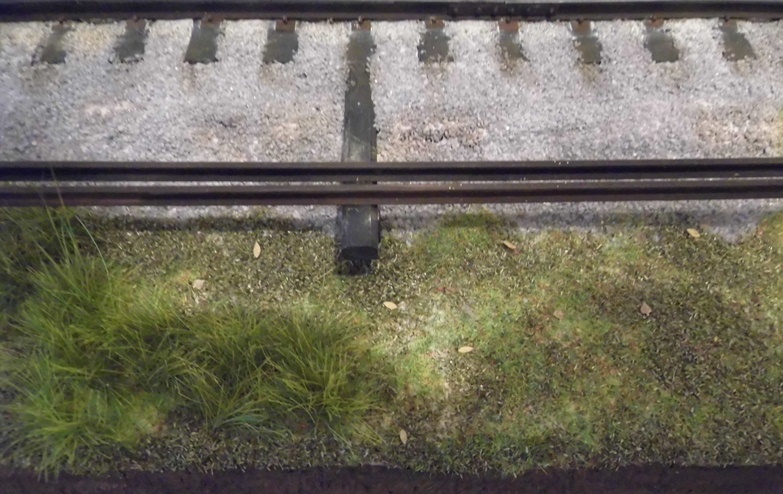

Финальная доработка и тонировка... Пигменты Миг, песок и немного листьев.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:11]
#246

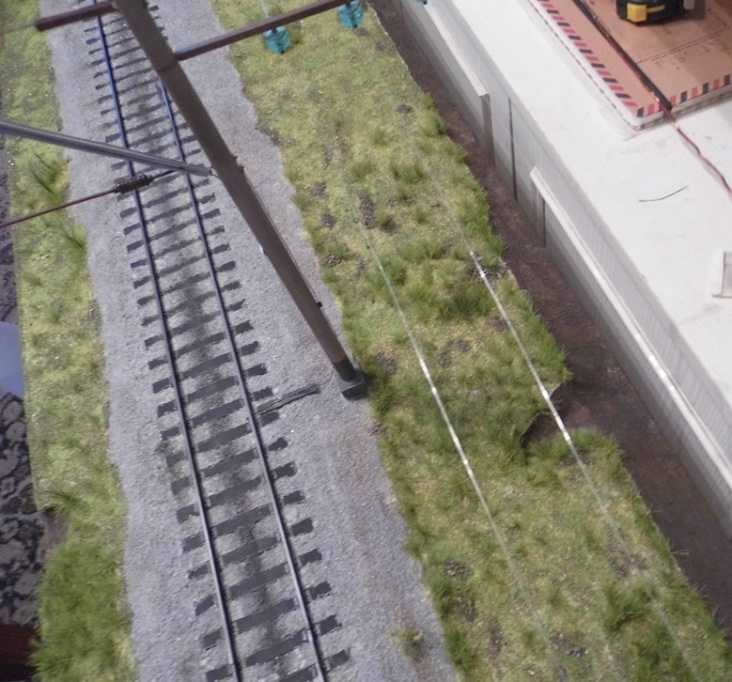

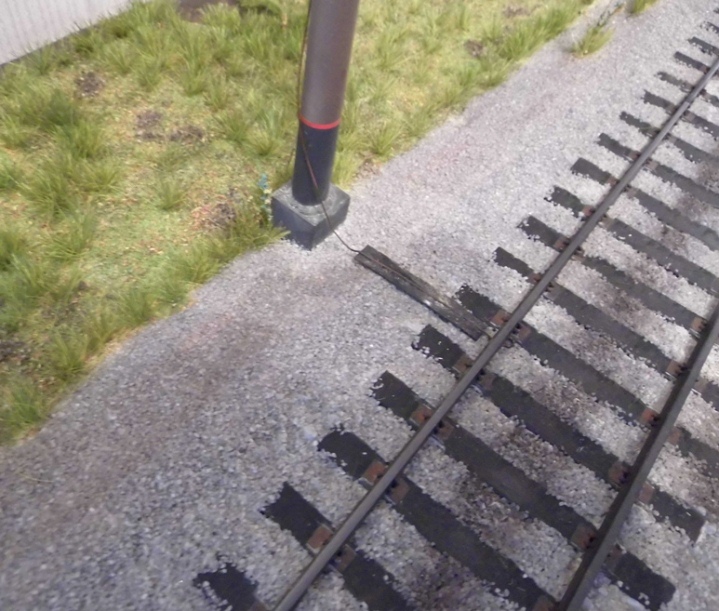

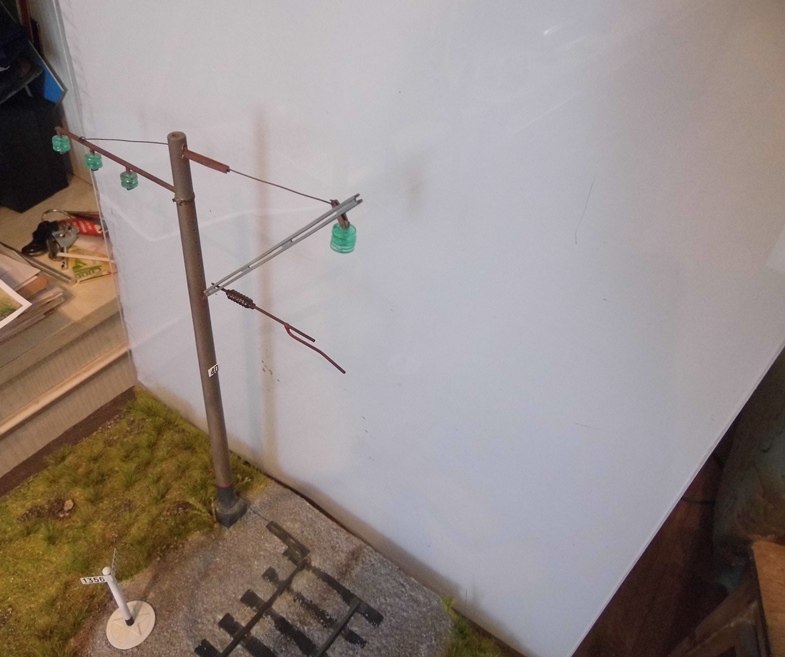

Установил опоры. Провел заземление и заделал щель между опорой и стаканом. В реалии её замазывают обычным раствором цемента.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:13]
#247
3 провода 10кВ уже на месте... Потом буду красить аллюминиевым акрилом от "Акан".
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:16]
#248

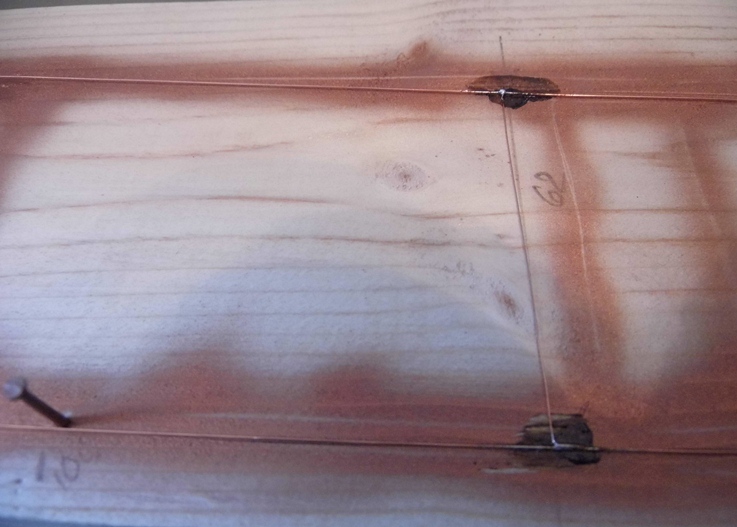

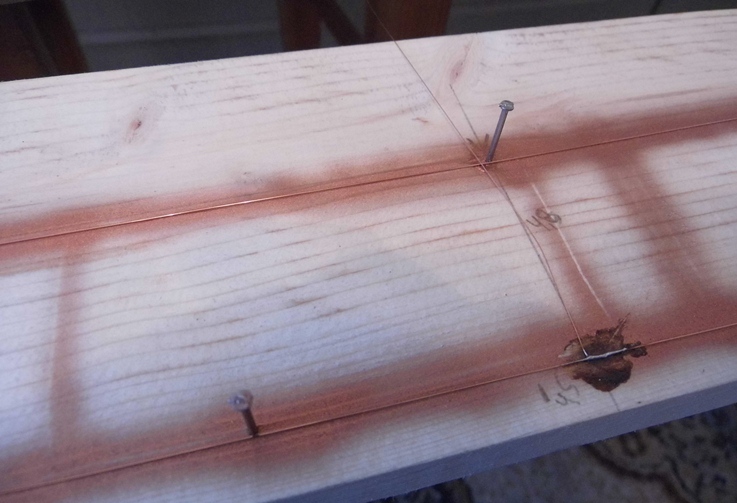

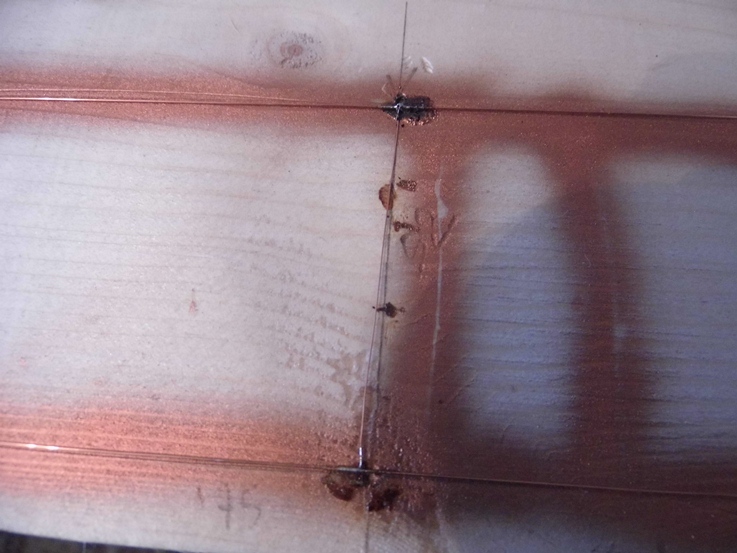

Контактный провод паял. Предварительно по контуру забил посылочных гвоздей... Проволока для несущего троса (верхний) 0,35, а сам контактный провод - 0,3.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:19]
#249
Контактный провод без его натяжения провисает. Для устранения этого негативного фактора с торцов диорамы прикрутил на 5 шурупов под потай две пластины оргстекла 4мм. Размер 400х420мм. Оргстекло прозрачное, просто на нем защитная белая пленка. Разметил и просверлил отверстия дла проволоки.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:21]
#250

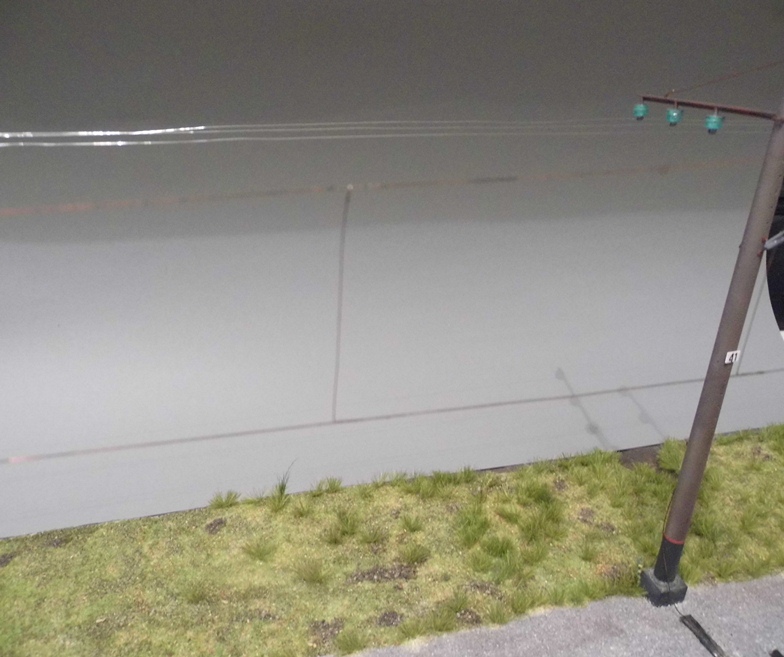

Монтирую контактный провод. После пайки покрасил акрилом Model Air. С алюминиевыми проводами еще не занимался (блестят на заднем фоне).
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:22]
#251

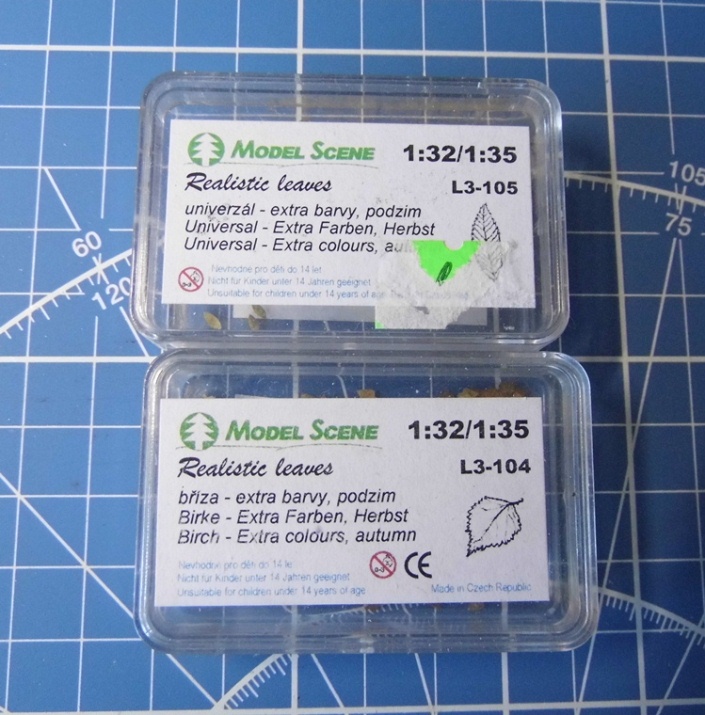

Да, совсем забыл, что на поверхность диорамы я еще клеил вот такие листья...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:23]
#252

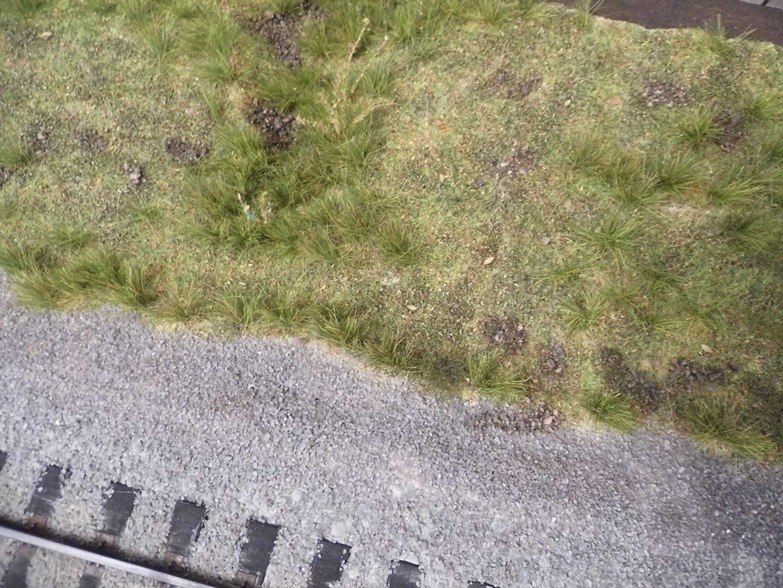

И затонировал придорожную растительность пигментами...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:25]
#253

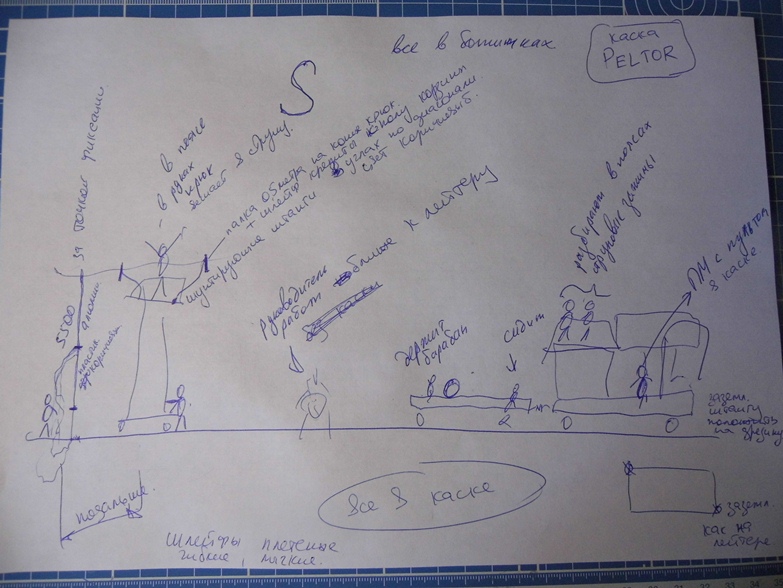

Вот такой план "генеральной застройки". Для этого необходимо изготовить еще 9-ть работников.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:34]
#254
На протяжении 7мес. я сделал с "нуля" дрезину АДМ-1.3. Эта работа освещена на страницах DishModels (участвую в конкурсе "Золотой рашпиль"). Но для тех, кто не видел, несколько фоторгафий освещу на этом блоге.

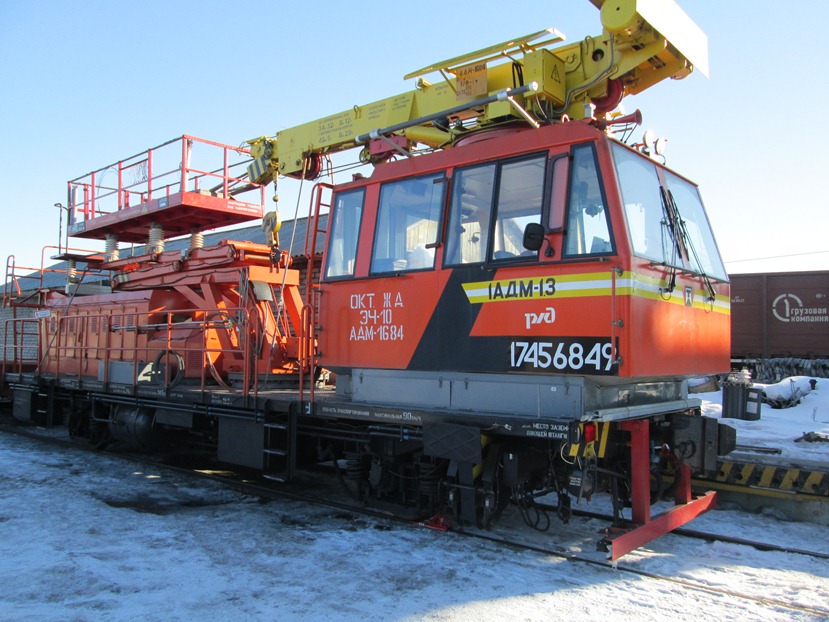

Начнем с прототипа...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:38]
#255

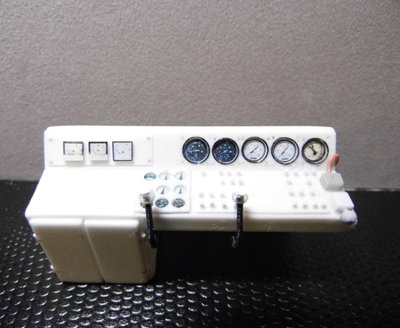

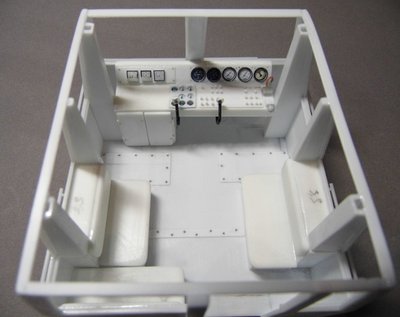

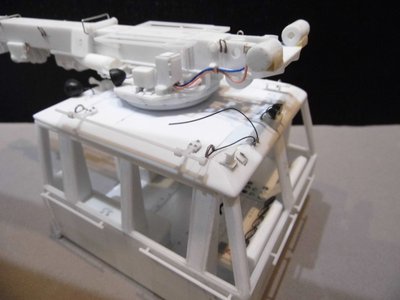

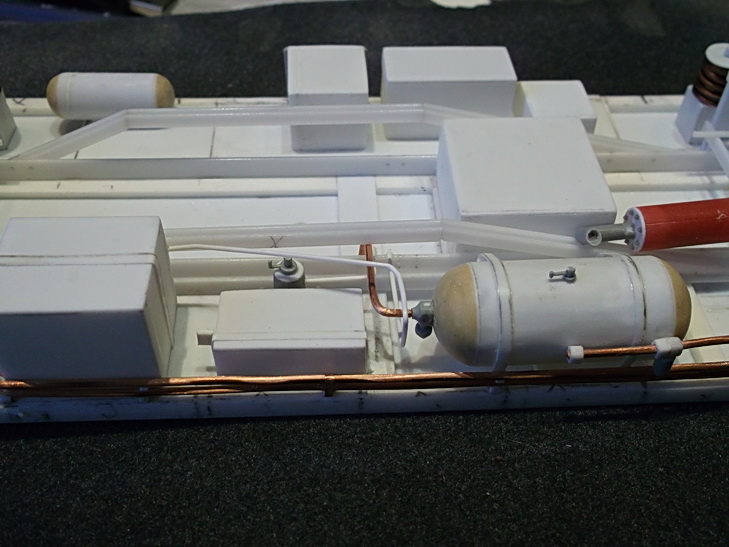

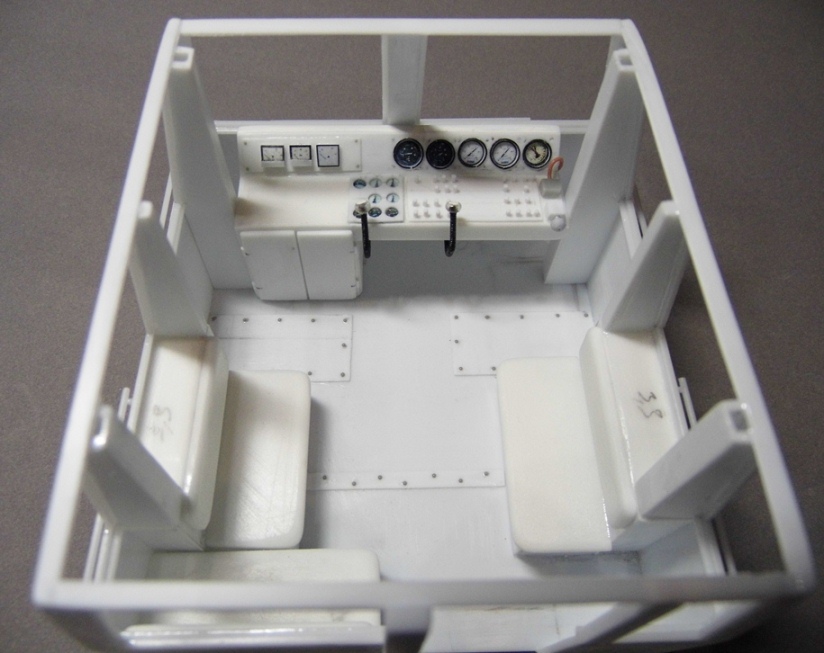

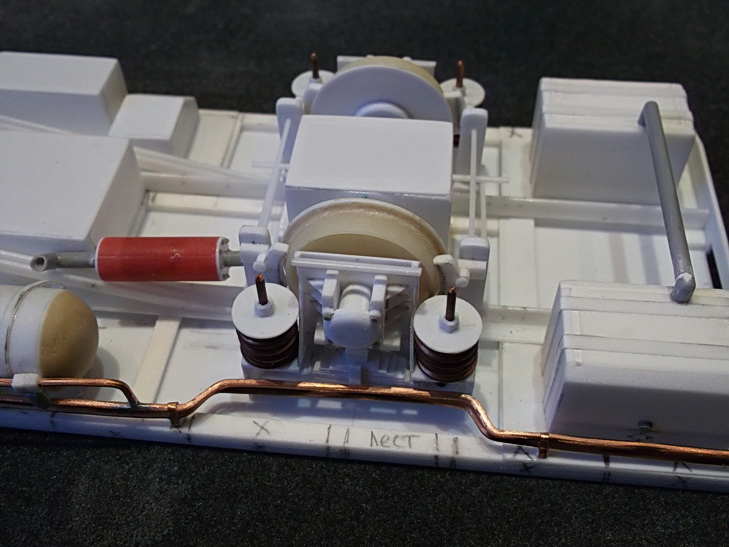

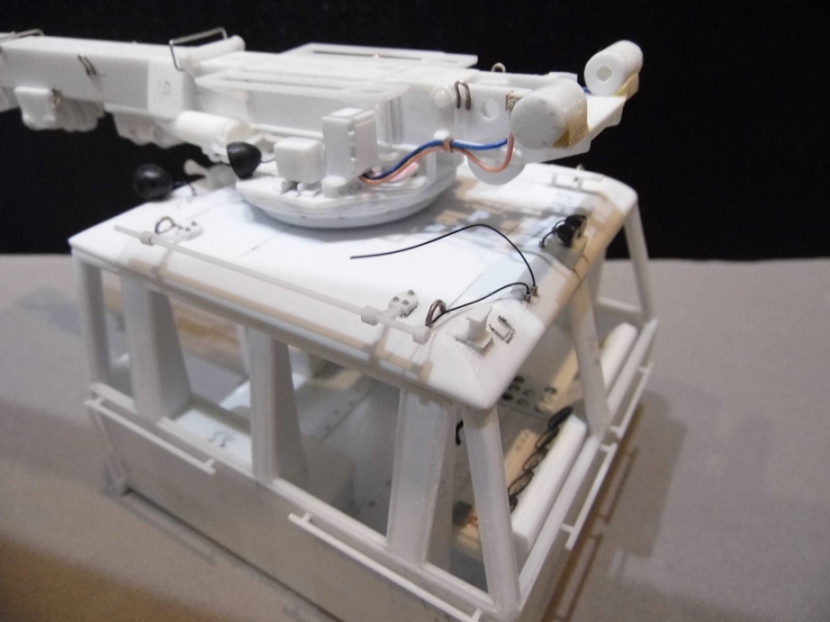

Несколько фоток до покраски...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:41]
#256

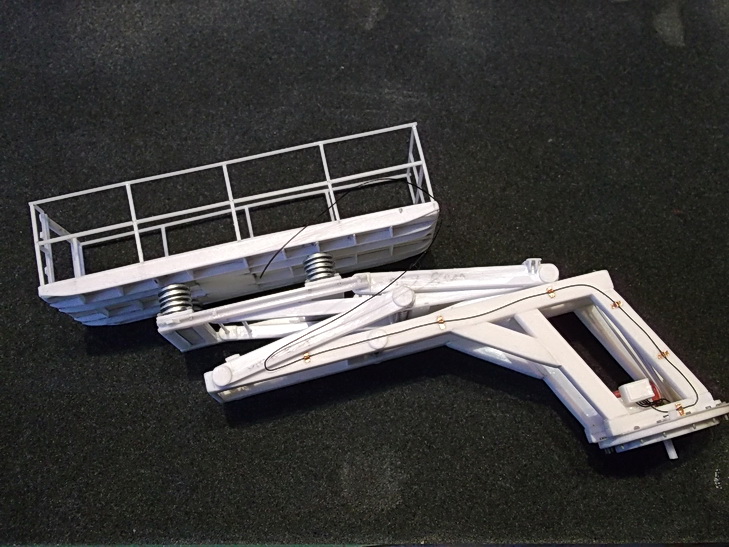

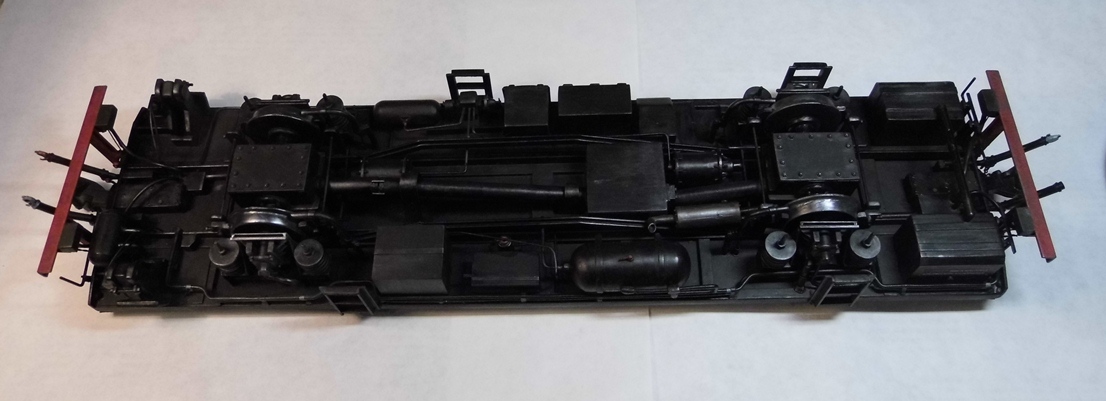

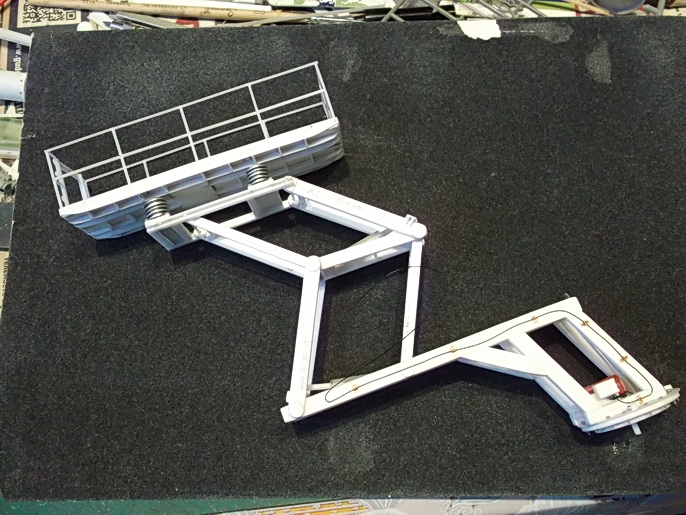

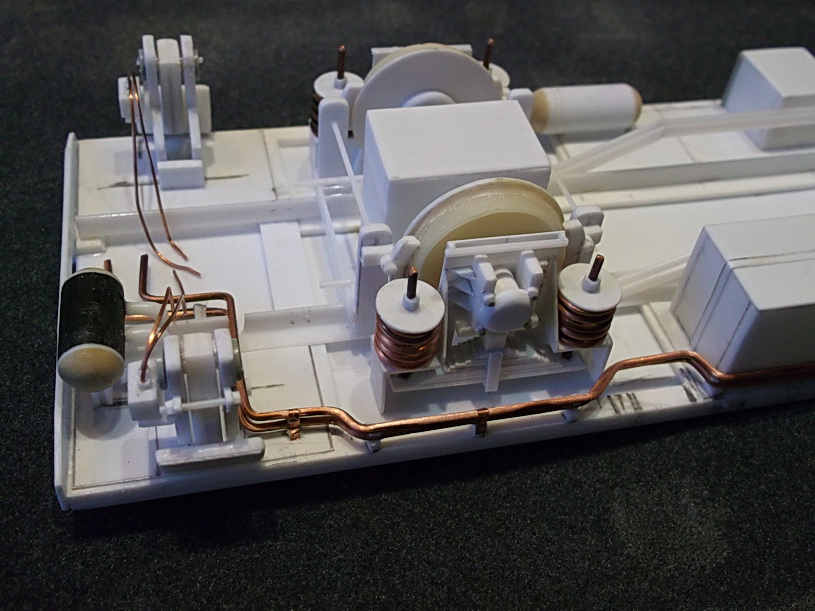

Низ и подъемная платформа...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:43]
#257

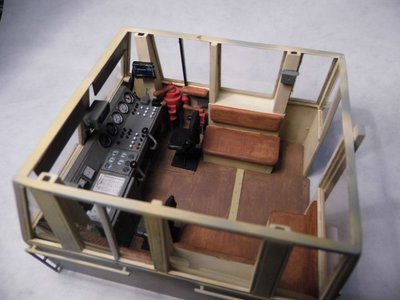

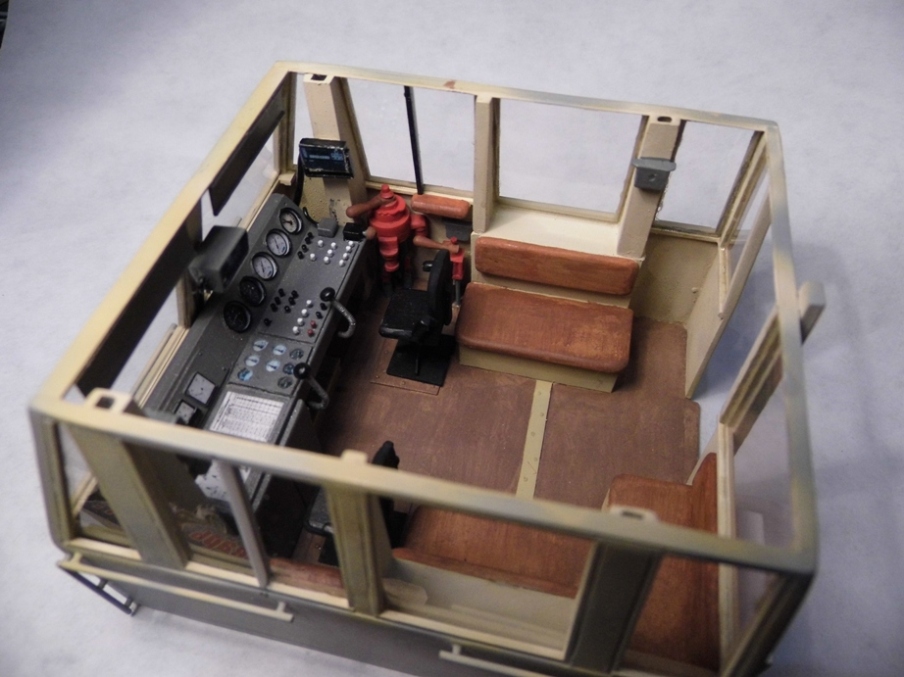

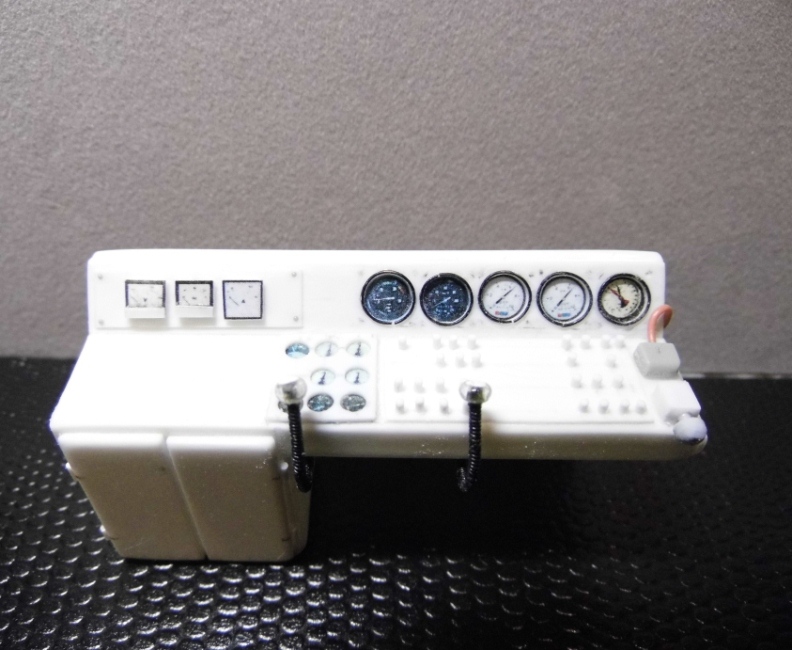

Кабина после покраски...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:48]
#258

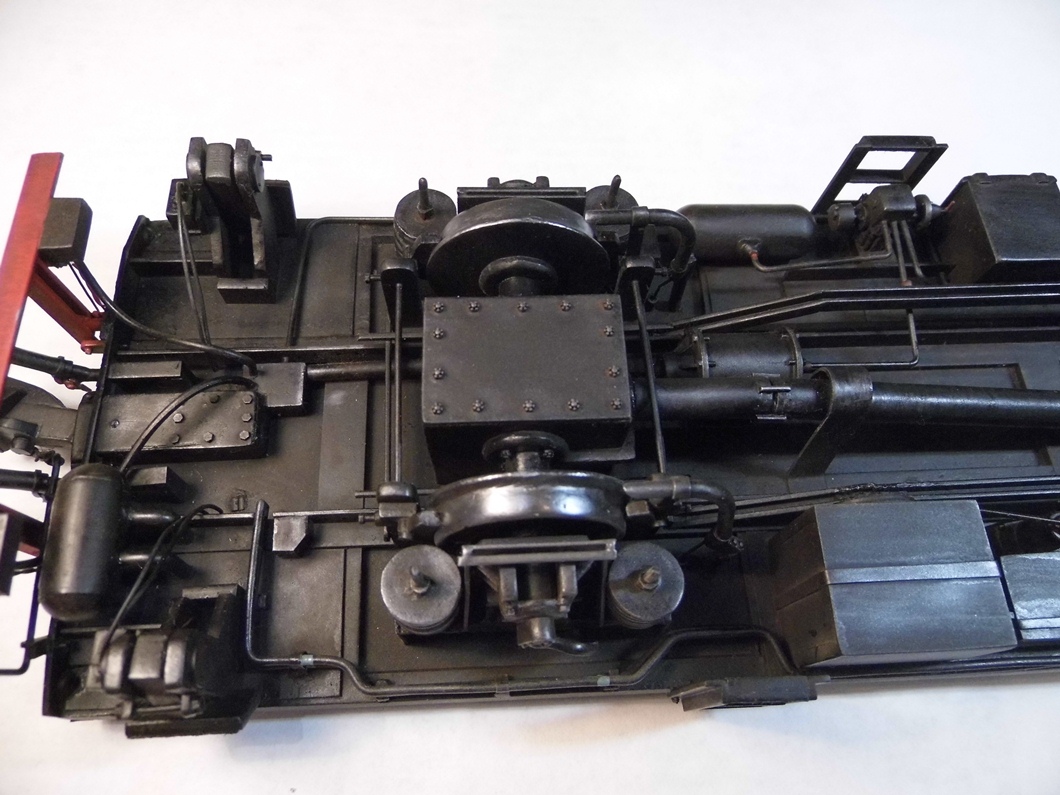

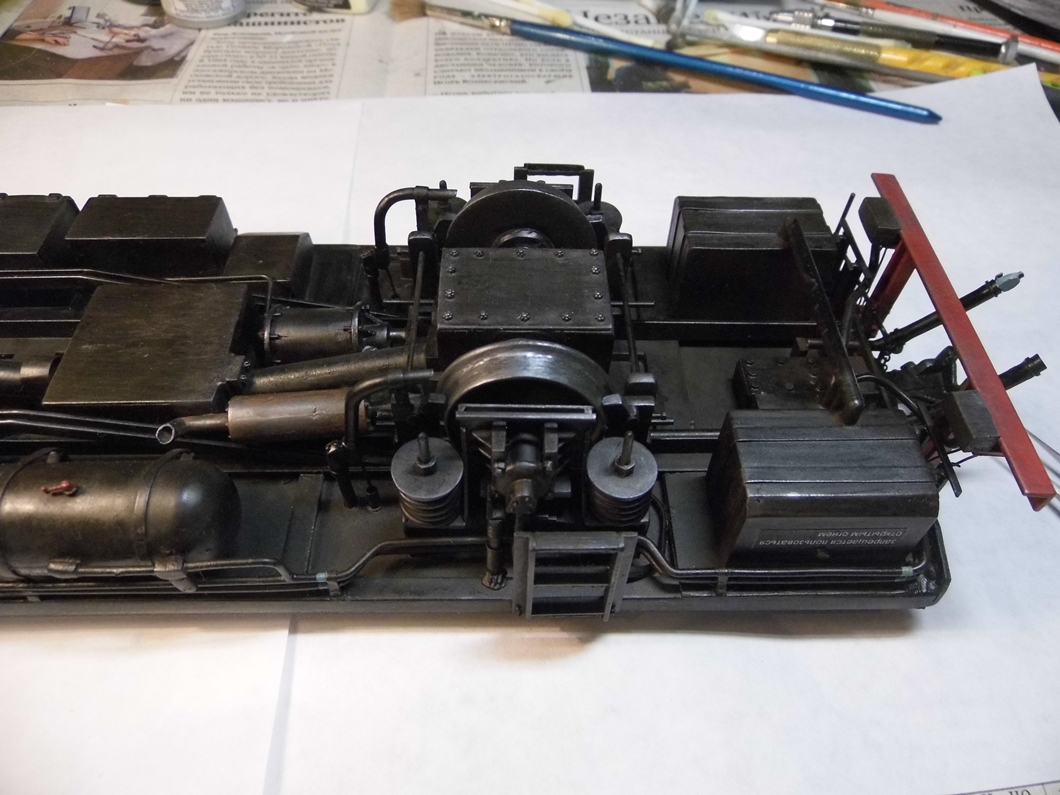

Подвесное оборудование...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [11:51]
#259

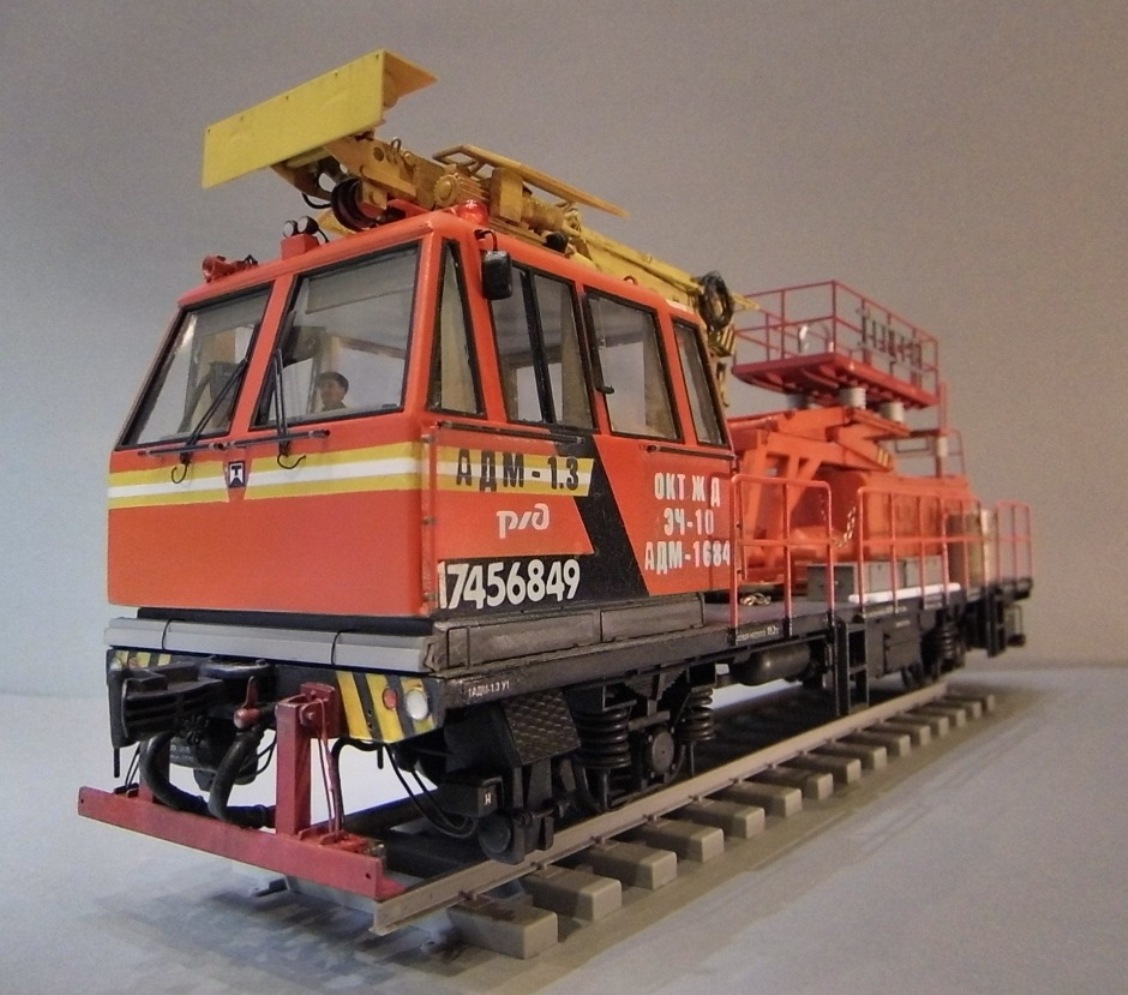

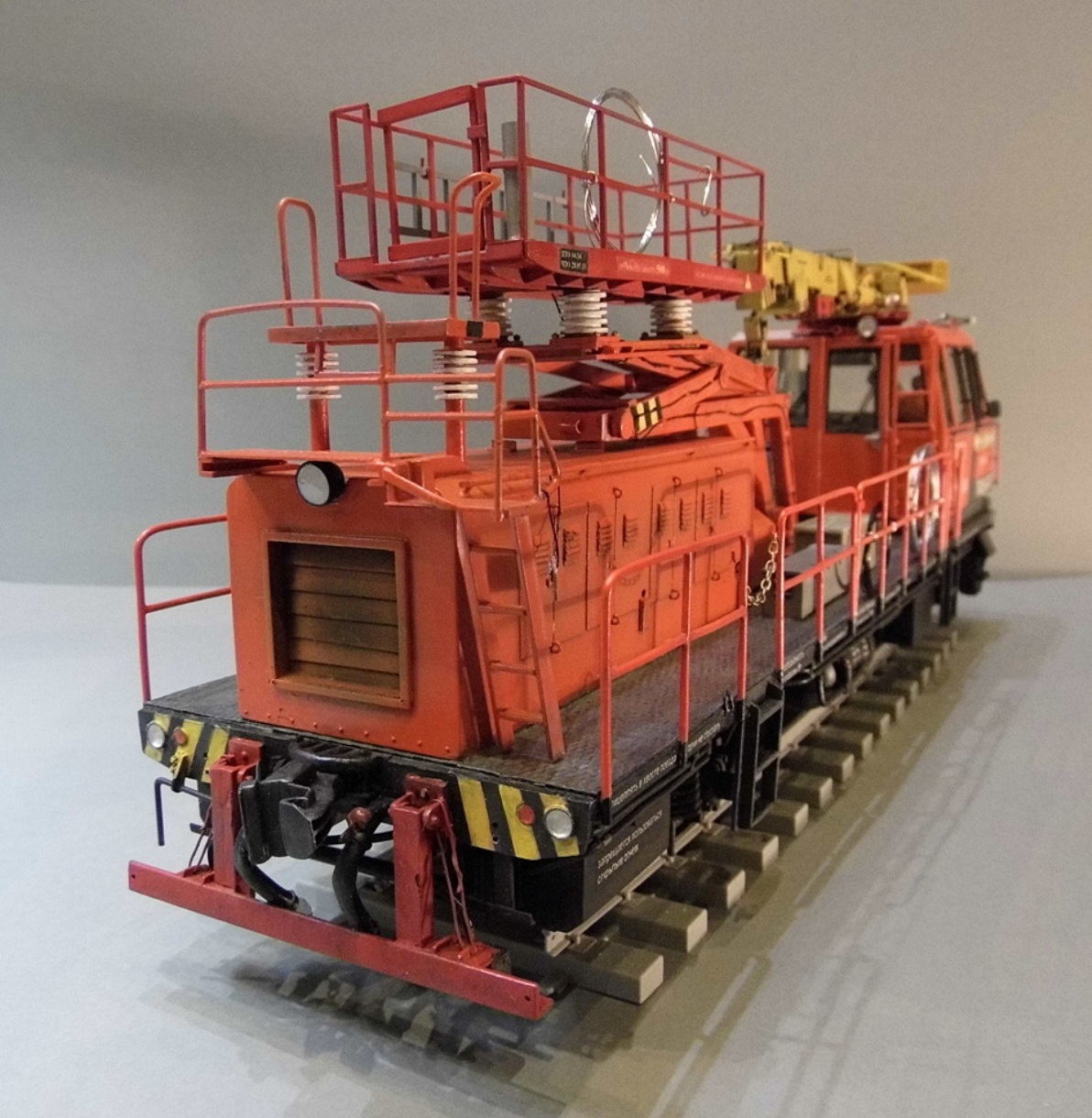

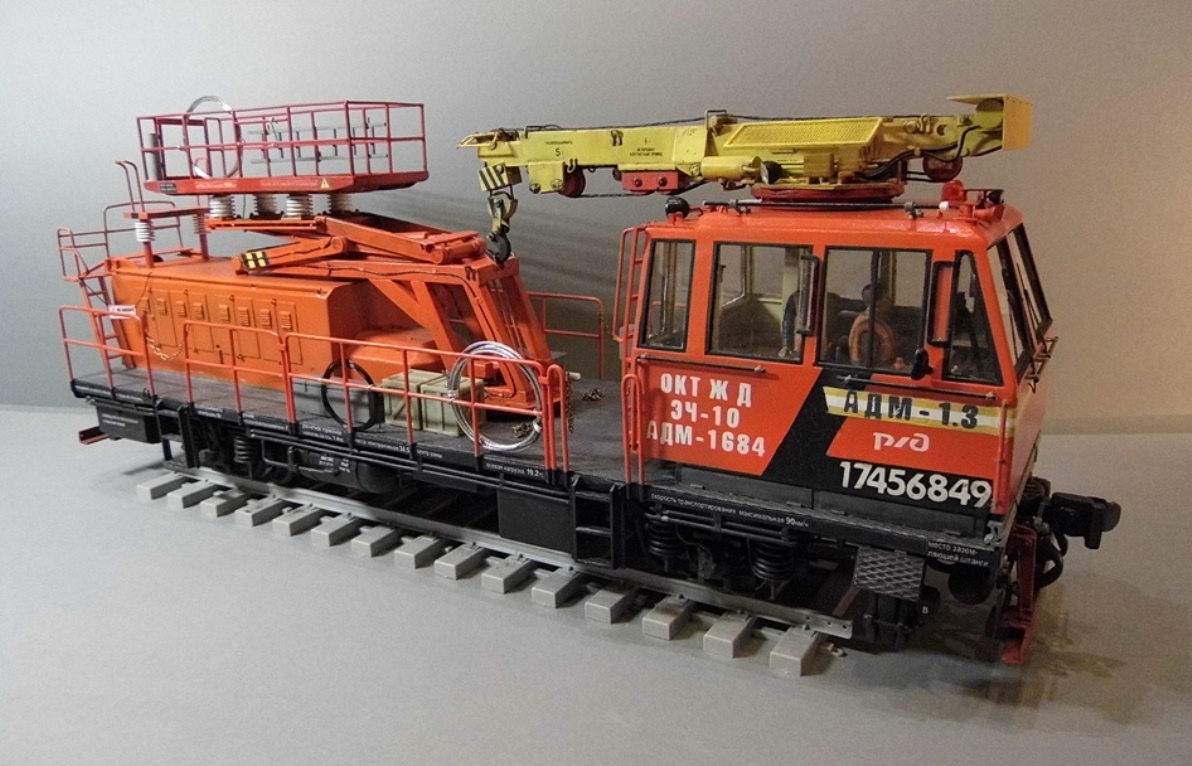

Вот такая красота получилась в итоге...
Вложения

Василий Гончаров
Откуда: г. Королев Моск. обл.
Аватара пользователя
13.10.14 [15:24]
#260
Рукоплескаю стоя!!!
Чистый восторг!!!
