Железнодорожная диорама 1:35.

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:00]
#221

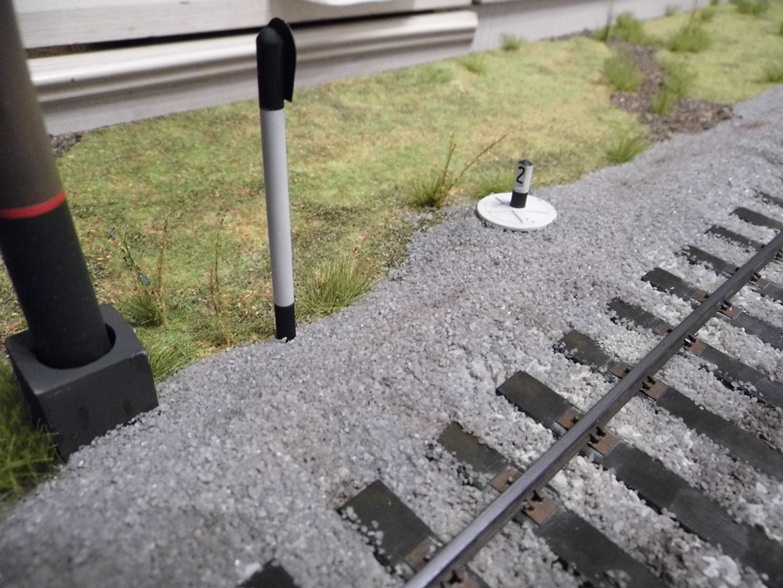

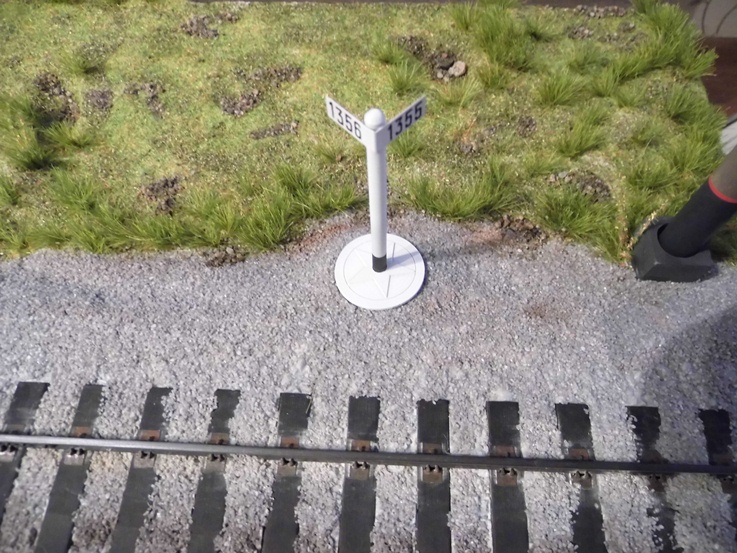

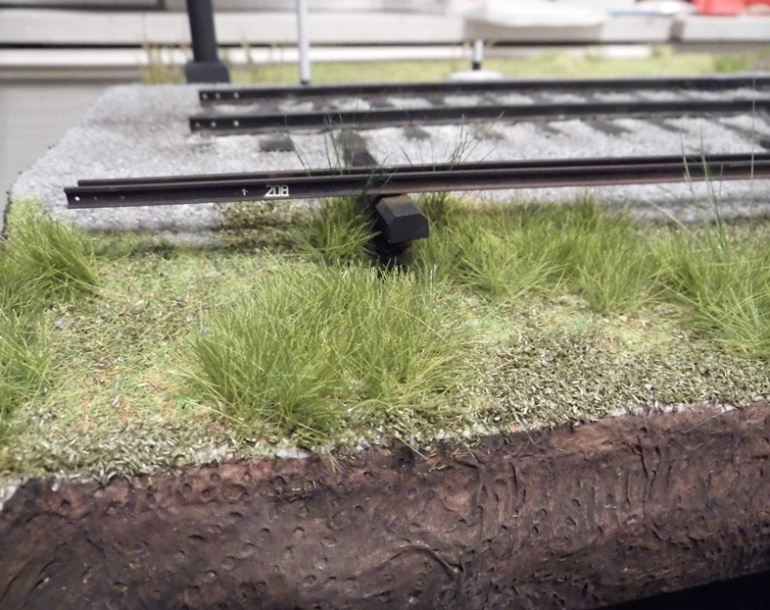

Еще несколько фоток.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:01]
#222

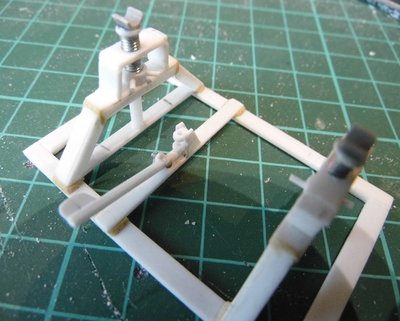

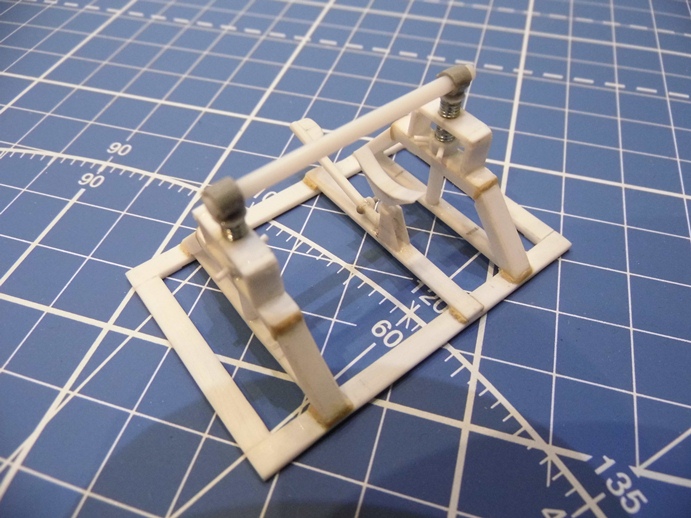

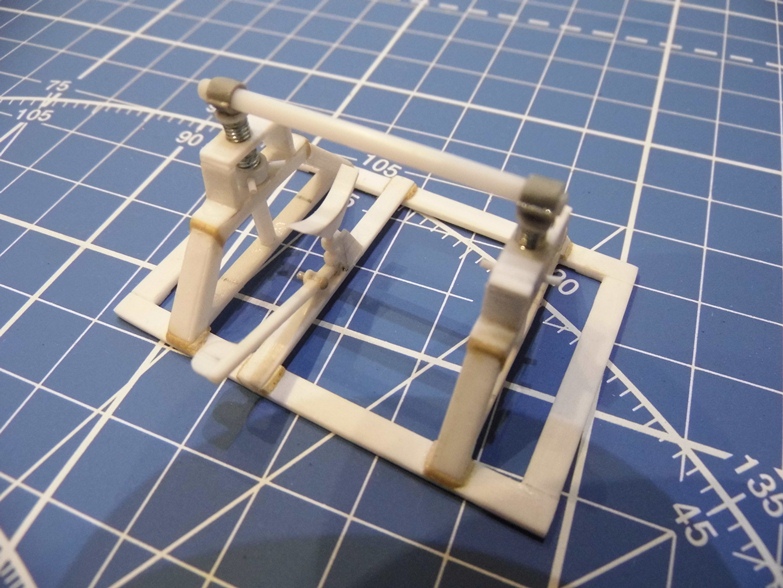

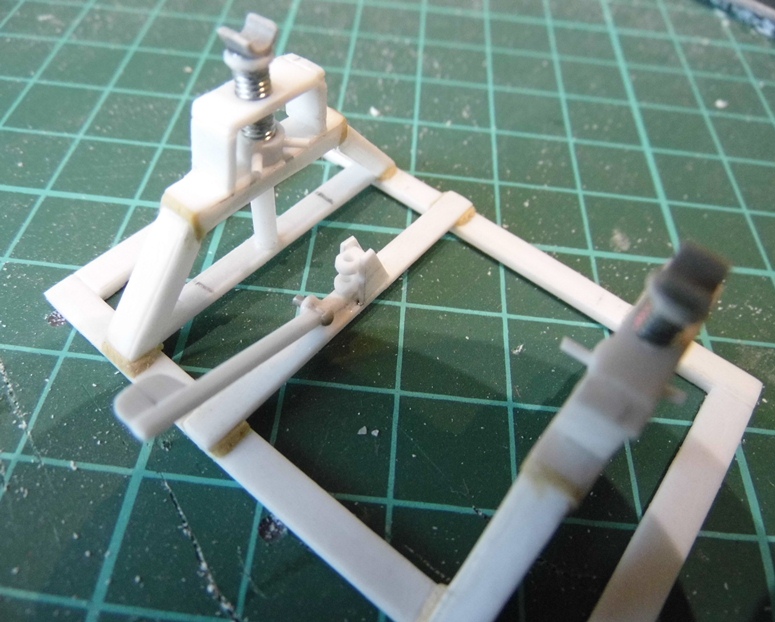

Возобновил работу над станком. Для завершения работы осталось изготовить два замка для фиксации оси катушки и так называемый тормоз в виде тормозной колодки.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:03]
#223

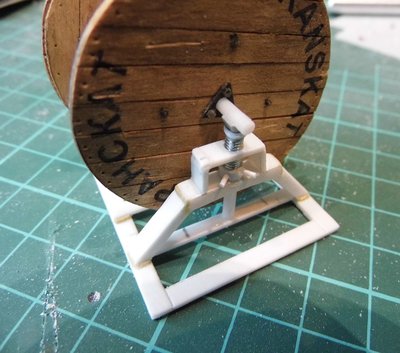

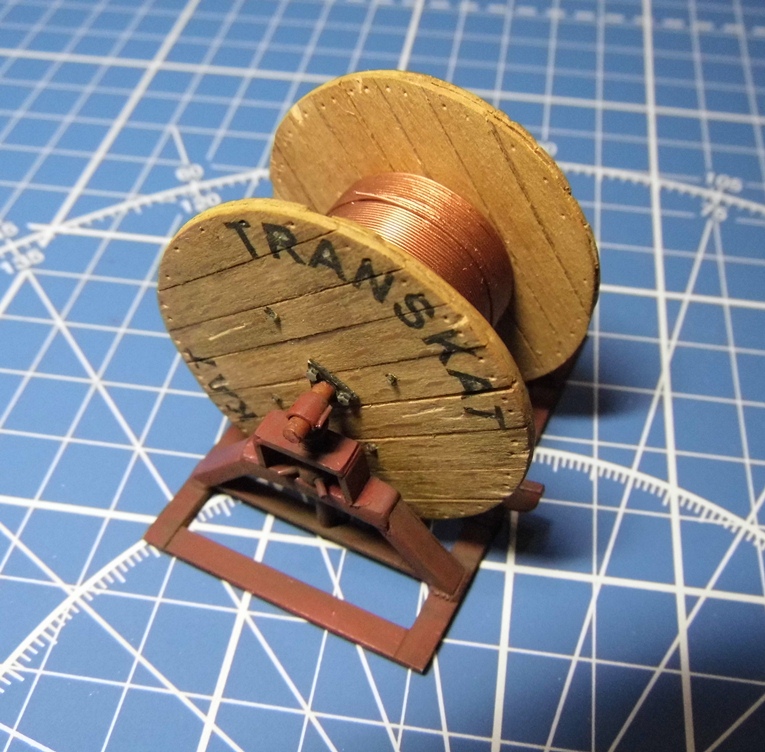

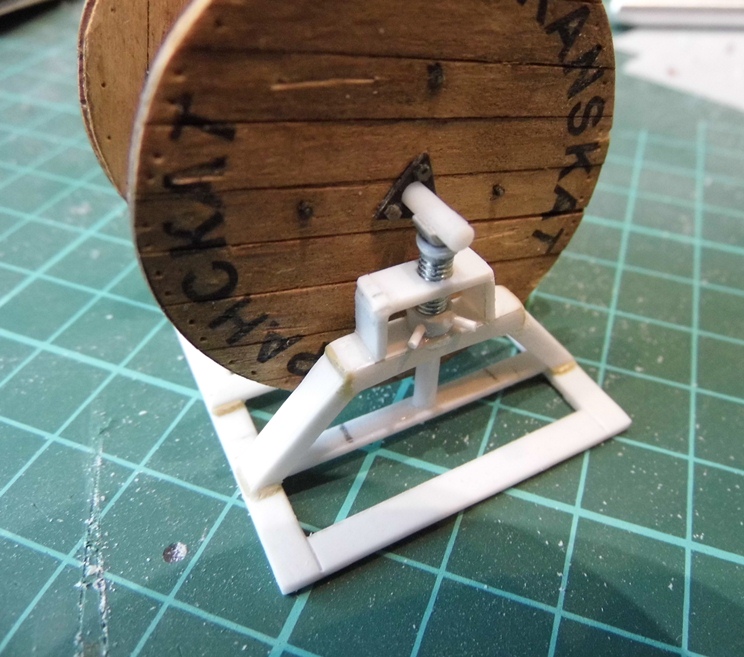

Вот такой получился станок для катушки с контактным проводом.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:04]
#224

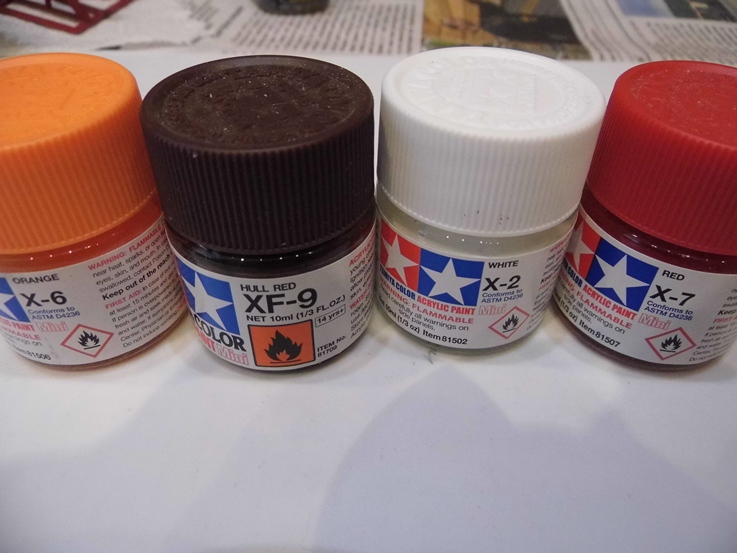

Красил так: fx-9 - 60%, X-7 - 30%, X-2 и X-6 - 5%.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:05]
#225

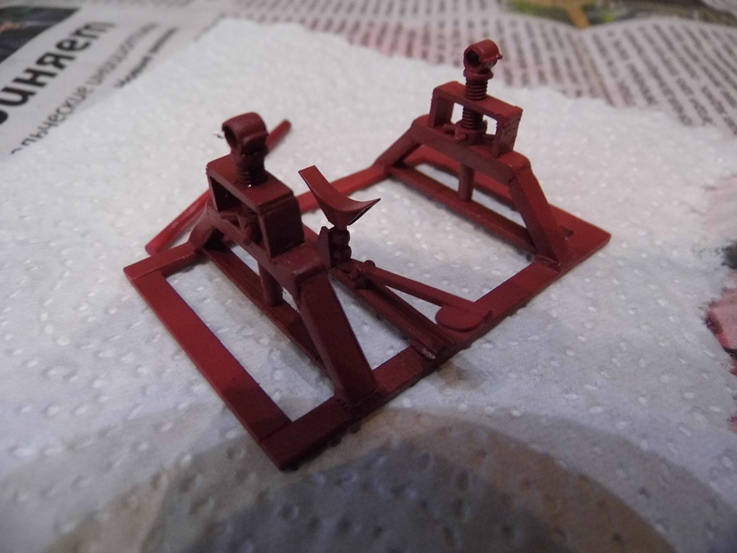

Результат окраски...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:06]
#226

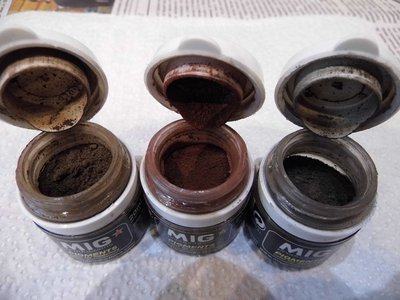

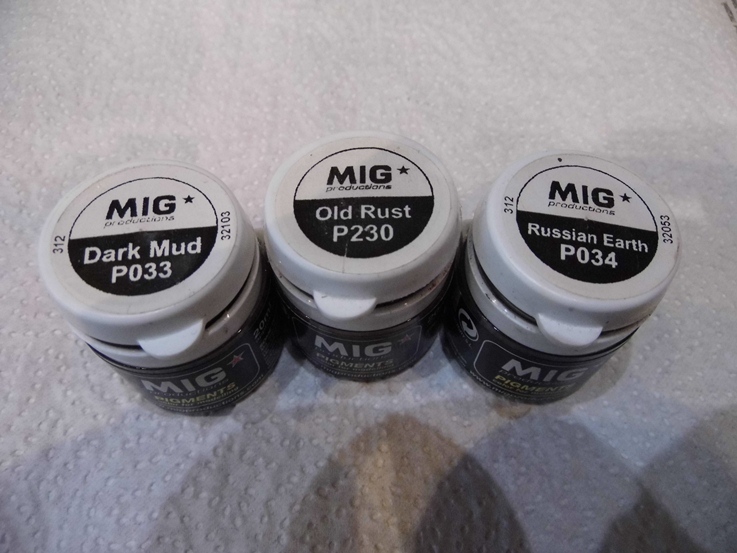

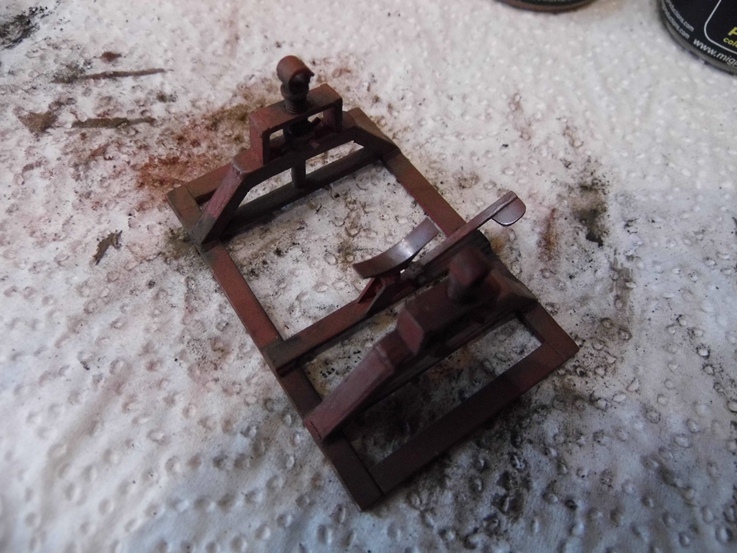

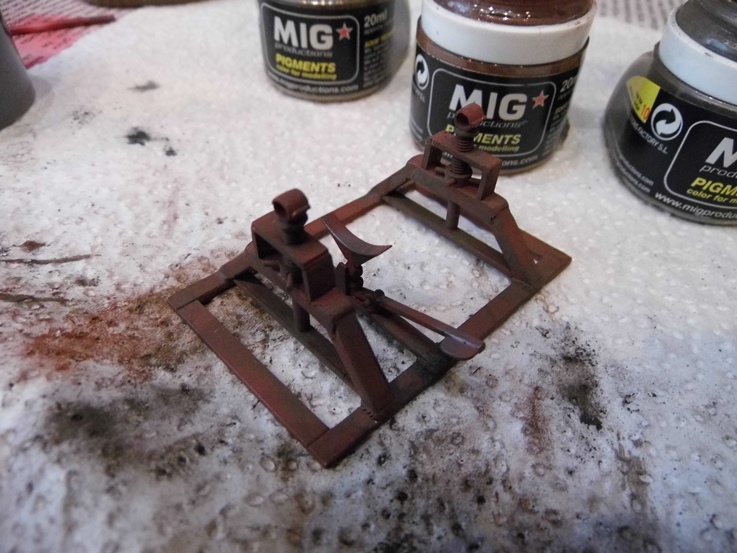

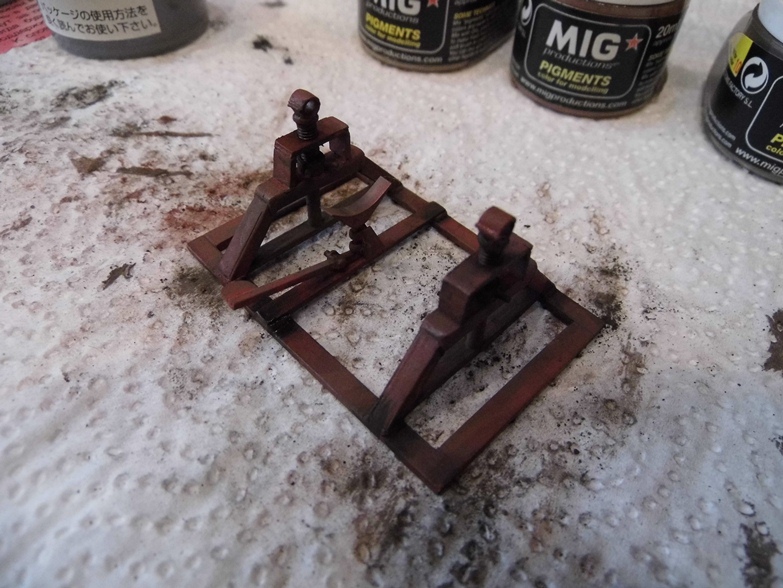

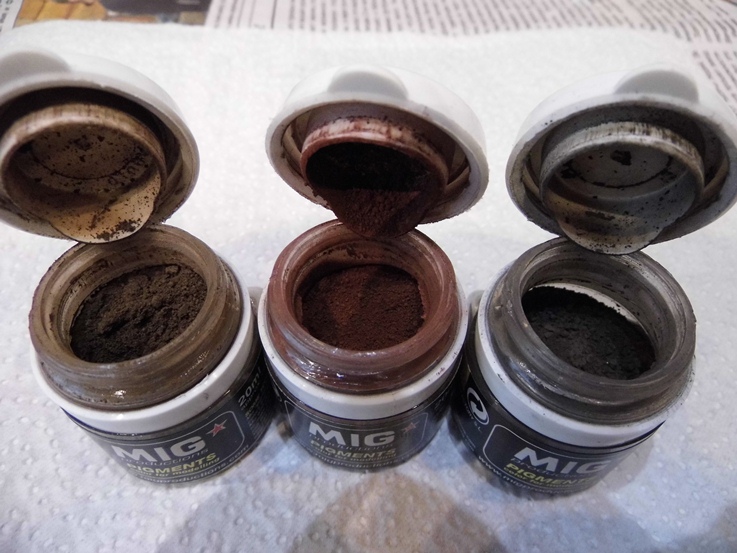

Тонировал пигментами МИГ с применением растворителя от МИГ, а не фиксатора...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:07]
#227
Финиш...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:13]
#228

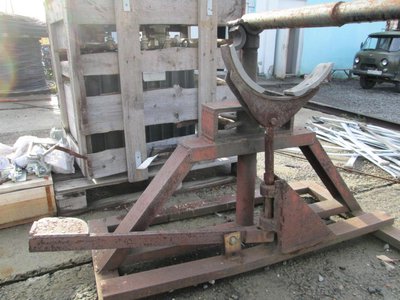

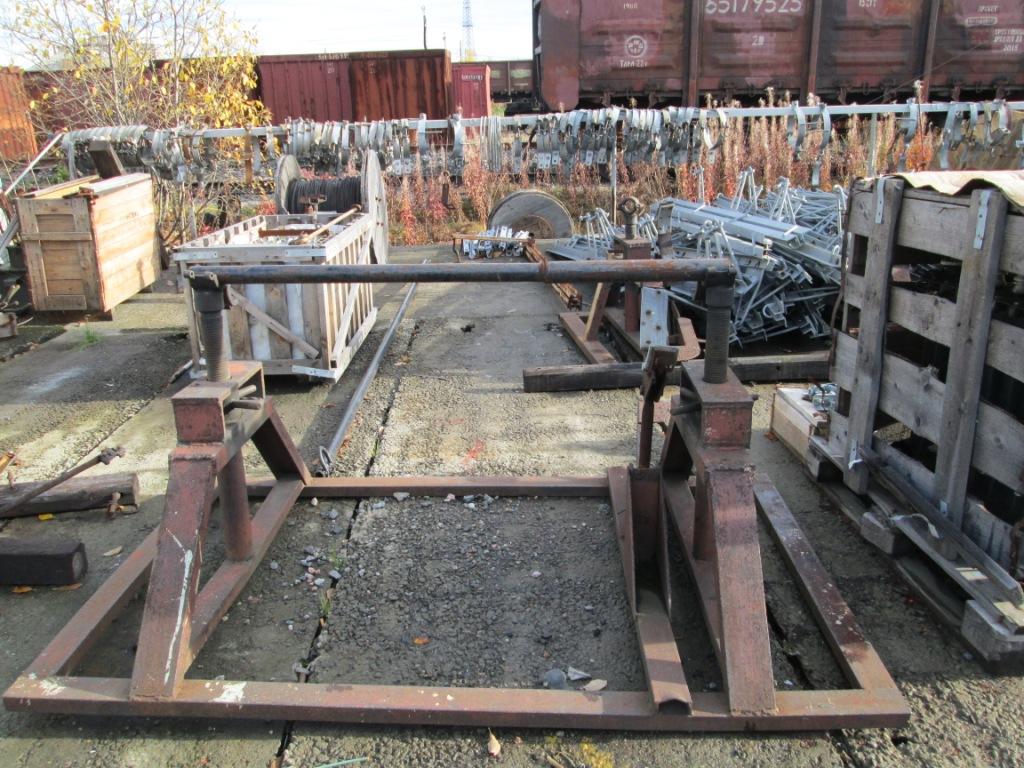

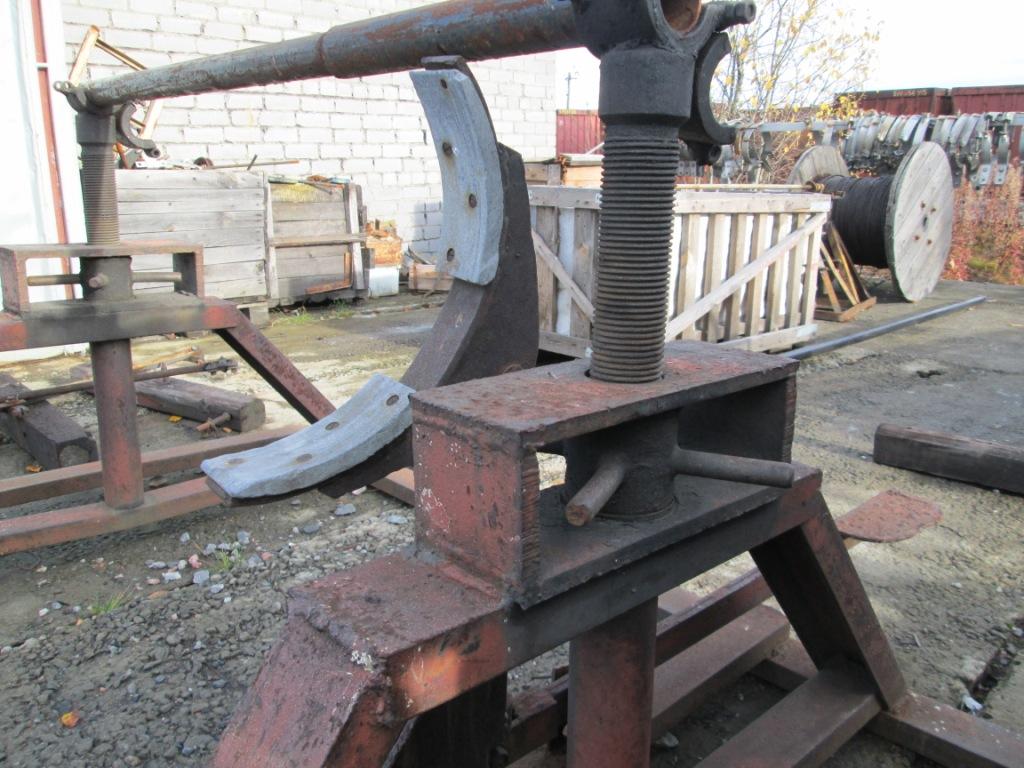

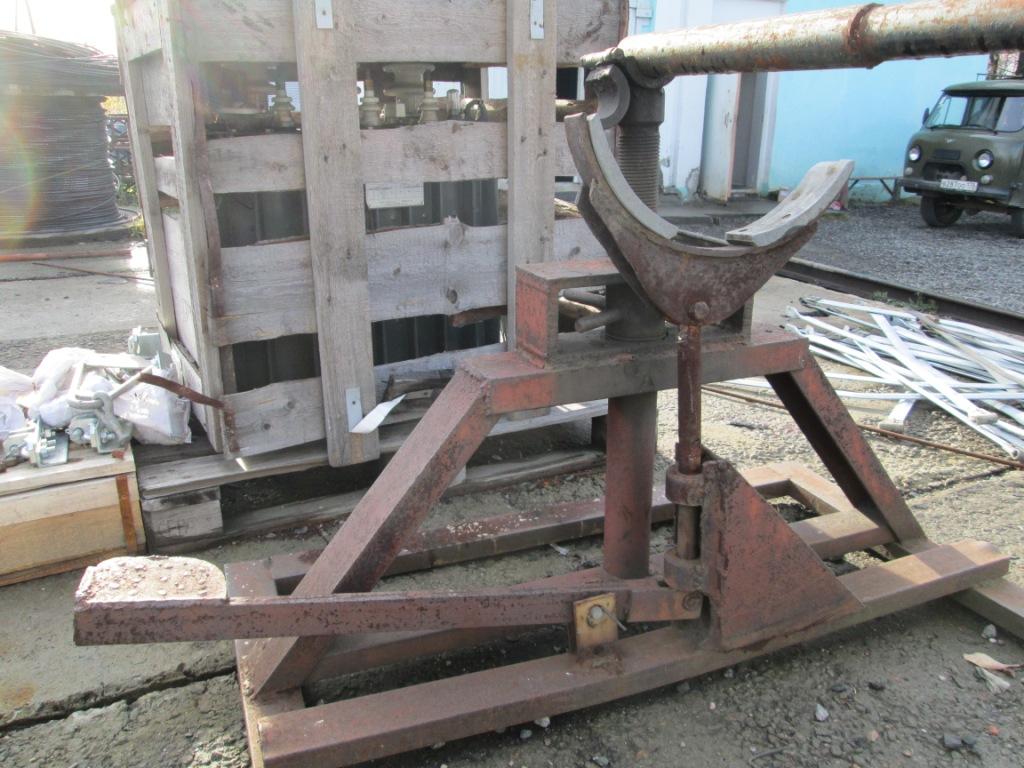

Совсем забыл закинуть фотки оригинала.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [01:14]
#229
Продолжение следует...

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:44]
#230

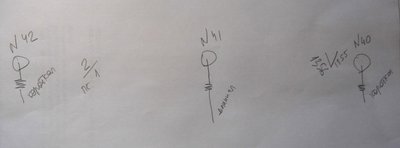

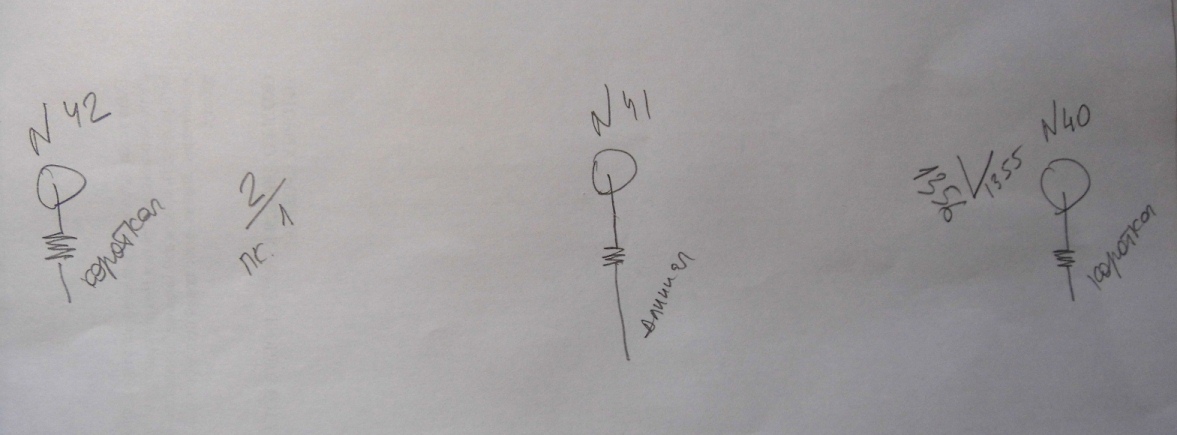

Дла изготовления фиксаторов опор контактной сети сначала начертил схемку расположения опор.
На прямых участках пути контактный провод крепят зигзагом, поэтому применяют два вида фиксаторов на короткой и длинной тяге (уголке). Делается это для того, что бы износ токоприемников локомотива был равномерный, а не пропиливался в одном месте (по центру).
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:45]
#231

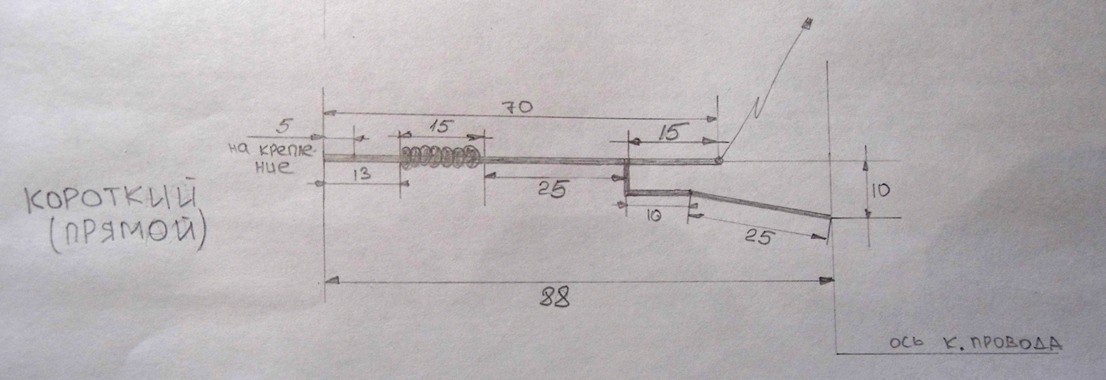

Короткий (прямой) фиксатор в переводе в 35-й масштаб...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:46]
#232

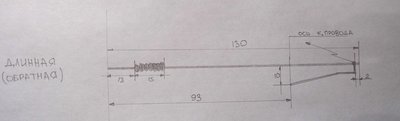

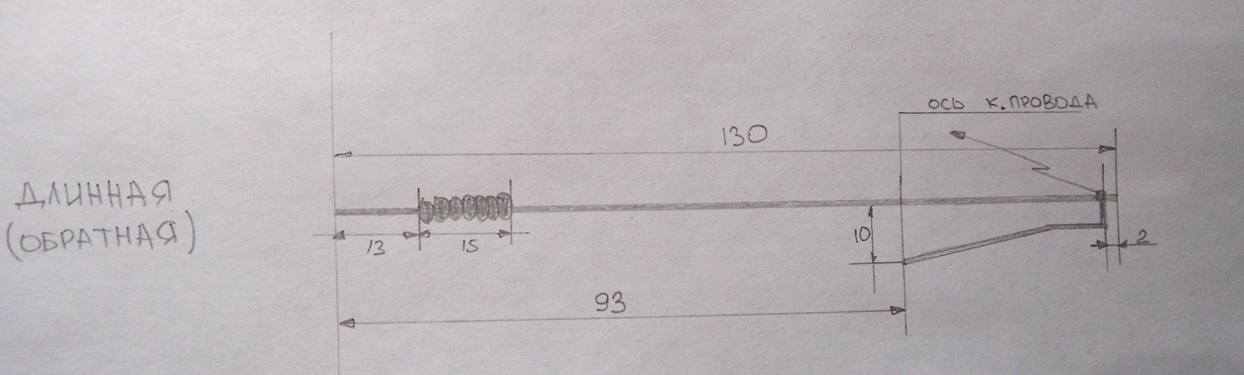

И фиксатор на длинной тяге...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:47]
#233

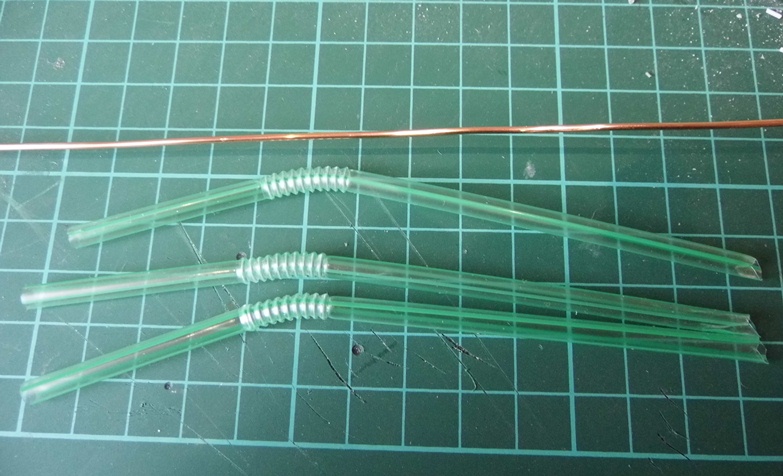

Сам изолятор фиксатора имеет 7 колен (дисков). Тяга, как правило изготавливается из уголка, но бывает, что и из трубы. Я буду делать круглым, но только из соображений жесткости конструкции. 1мм пластиковый уголок слишком хлюпкий. Возьму за основу медный провод, сечением 1мм. Собирать буду при помощи пайки. Изоляторы изготовлю с применением трубочек для сока. Нужно будет сделать 2 коротких фиксатора и 1 длинный...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:48]
#234

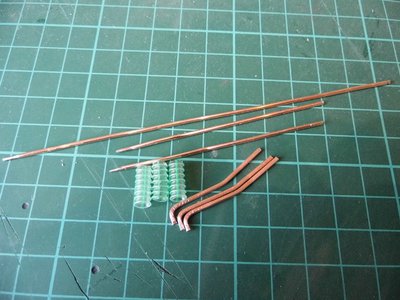

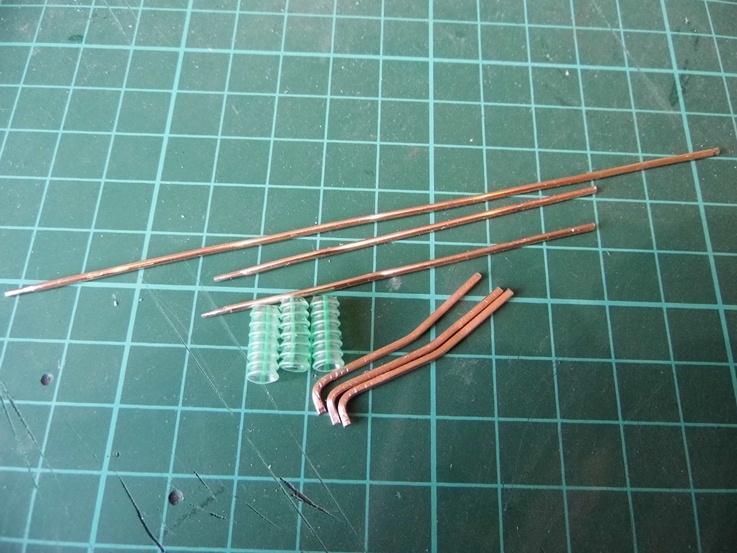

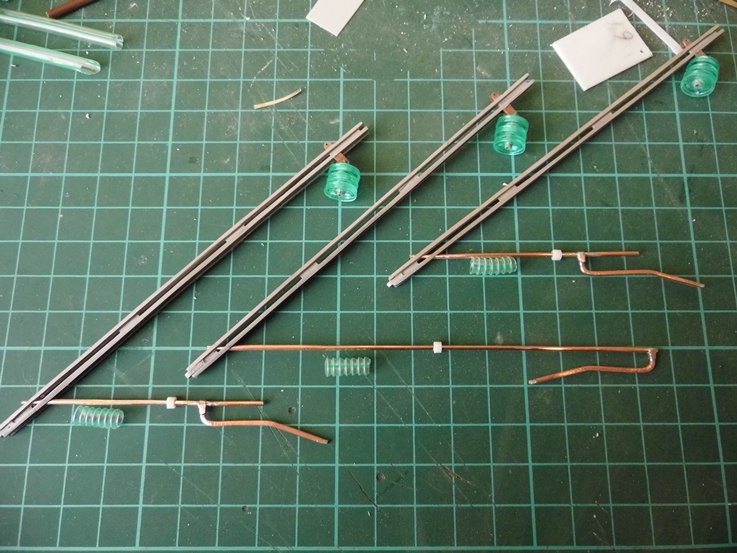

Вот такие ингридиенты для фиксаторов.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:50]
#235

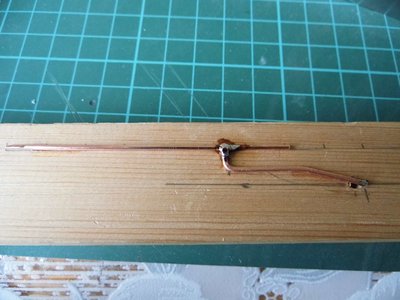

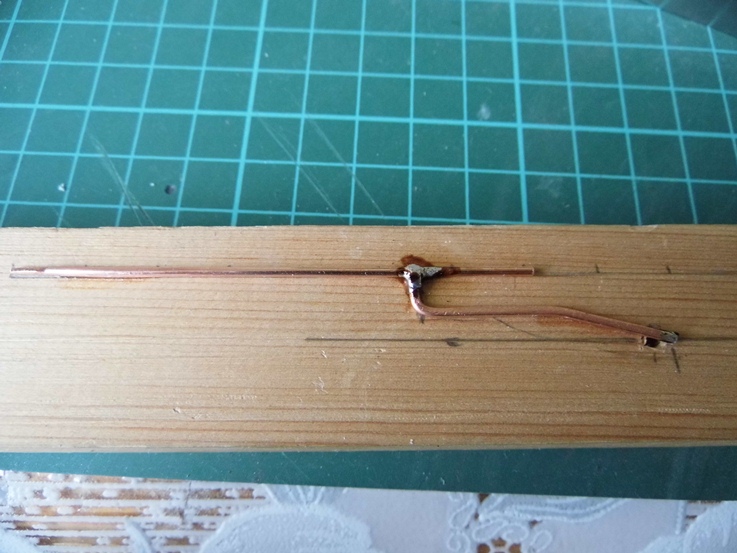

Паяем детали между собой. При этом, для усиления соединения впаял полоски листовой меди, согнутые буквой "с".
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:51]
#236

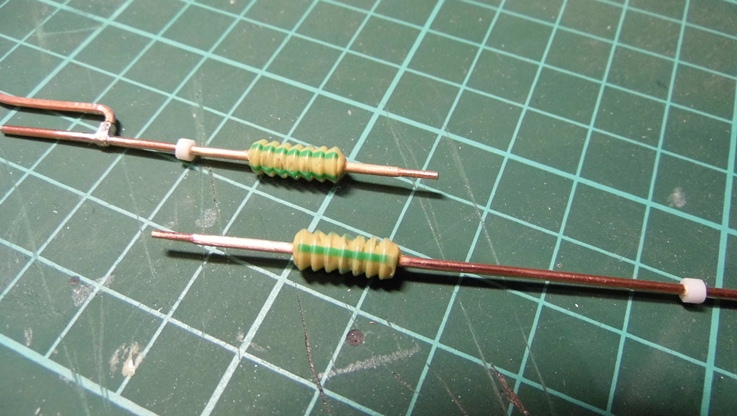

Изолятор с двух сторон имеет утолщения. Иммитируем их при помощи пластикового стержня или литника. Перед изготовлением самого изолятора нужно заблаговременно пропустить одно кольцо. Второе с обратной стороны...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:52]
#237

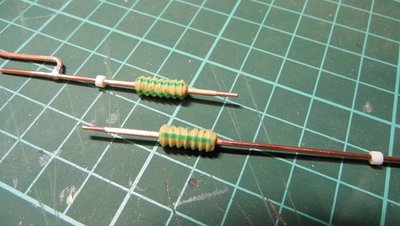

Промежуточный результат.
Наполнил "гармошку" двухкомпонентной шпатлевкой от Тамии.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:53]
#238
Пока сохнет шпатлевка (5-6 часов) вернулся к катушке с контактным проводом. Намотал медный провод из телефонного провода ("лапши"). Как говориться дешево и сердито... Провод в сечении 0,39-0,4мм. Нам нужно 0,35. Думаю разницу никто не заметит...
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:54]
#239
Медная проволока очень неестественно смотриться. Если её не красить, то значит - делать большую ошибку. Любую проволоку нужно красить.

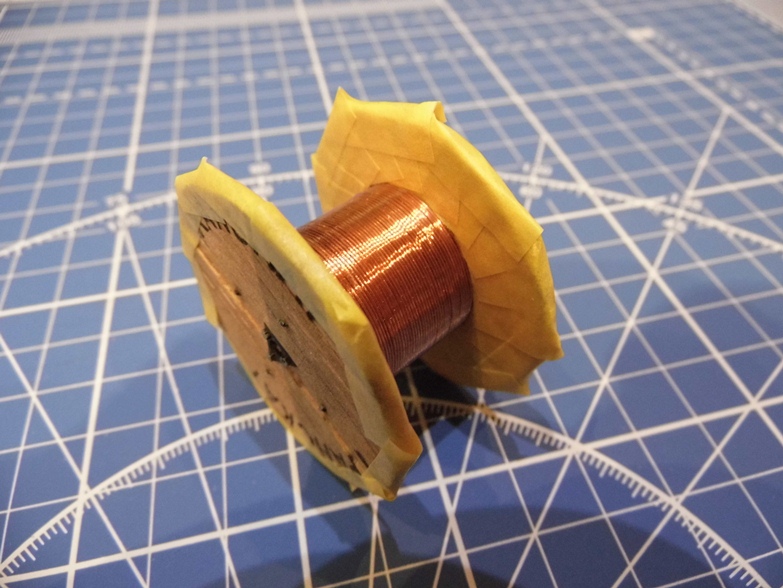

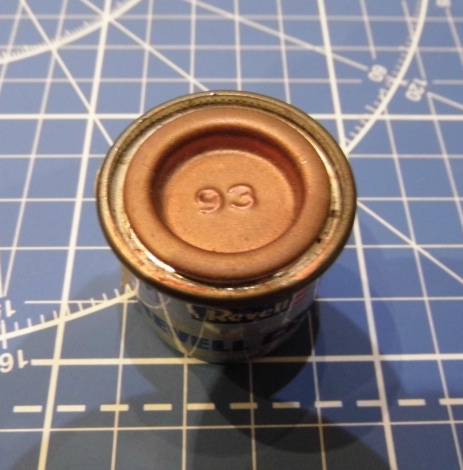

Дерево на катушке закрыл лентой от Тамии и задул проволоку металликом от Хамброл № 93.
Вложения

Максим Рыбалко
Откуда: г. Мурманск
12.10.14 [09:56]
#240

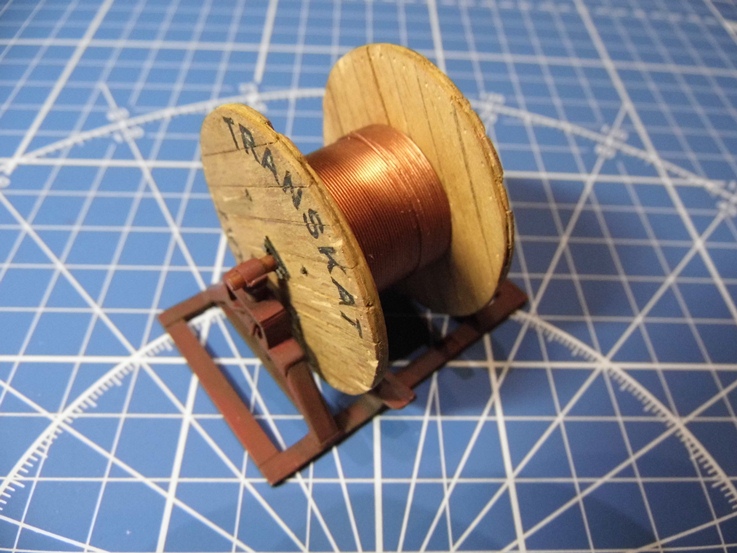

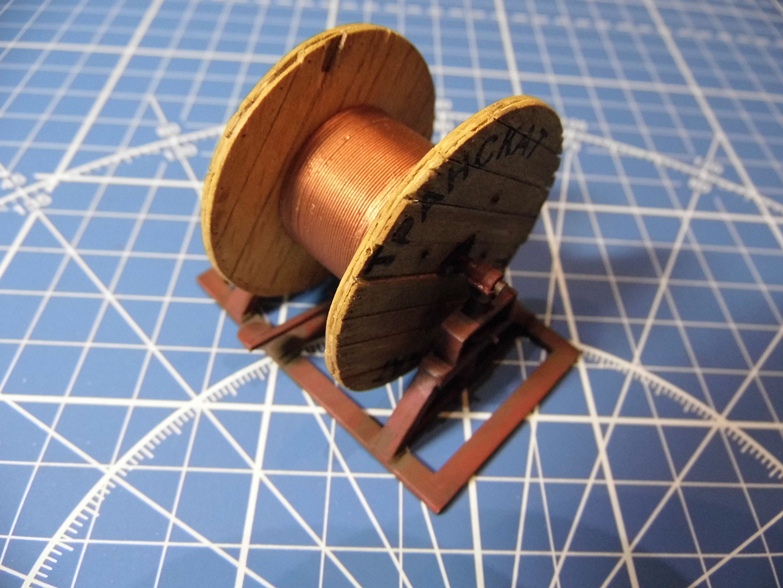

Получилось вот так...
Вложения
