Panther Ausf A Early

[VladL]

Всем доброго дня !

Решил попробовать блогописание и показать над чем тружусь в настоящее время.
Пару лет назад купил старый дрэгоновский набор поздней пантеры на распродаже. Пока собирался начать сборку, увидел и купил позднюю пантеру Премиум от того же Дрэгона. Безусловно премиум набор лучше. Продать старый набор не получилось, кому он нужен после появления Премиума, поэтому решил что-то собрать из него. Собирать классическую пантеру не хотелось, стал искать интересный прототип с какими либо особенностями.

Выбор пал вот на эту пантеру. Конечно, особой какой-то исключительностью она не отличается, но все же.

[VladL]

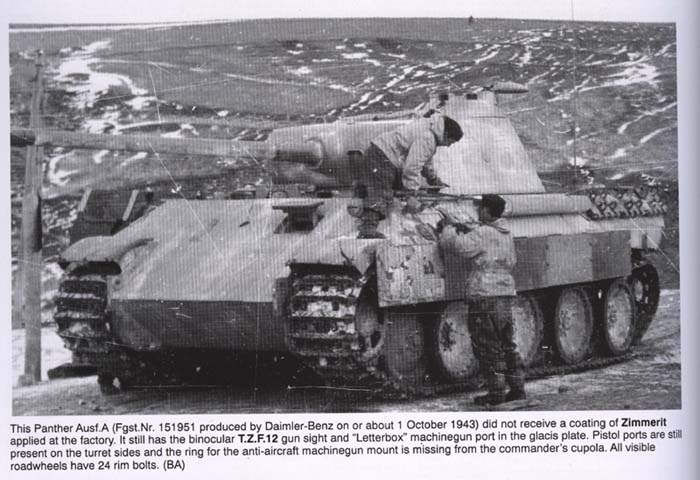

Это ранняя пантера, выпущенная Даймлером-Бенцом примерно в конце сентября-начале октября 1943, известен серийный номер этой машины. Она не покрыта циммеритом, ДБ выпустил некоторое количество пантер без циммерита уже после циркуляра о его нанесении на заводах. На ком башенке отсутствует кольцо для пулемета. Самый первый экран по левому борту покрыт циммеритом, думаю, поставлен с другой машины. Мне нравится зимний камуфляж.
В общем, прототип понравился.

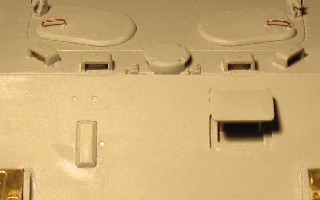

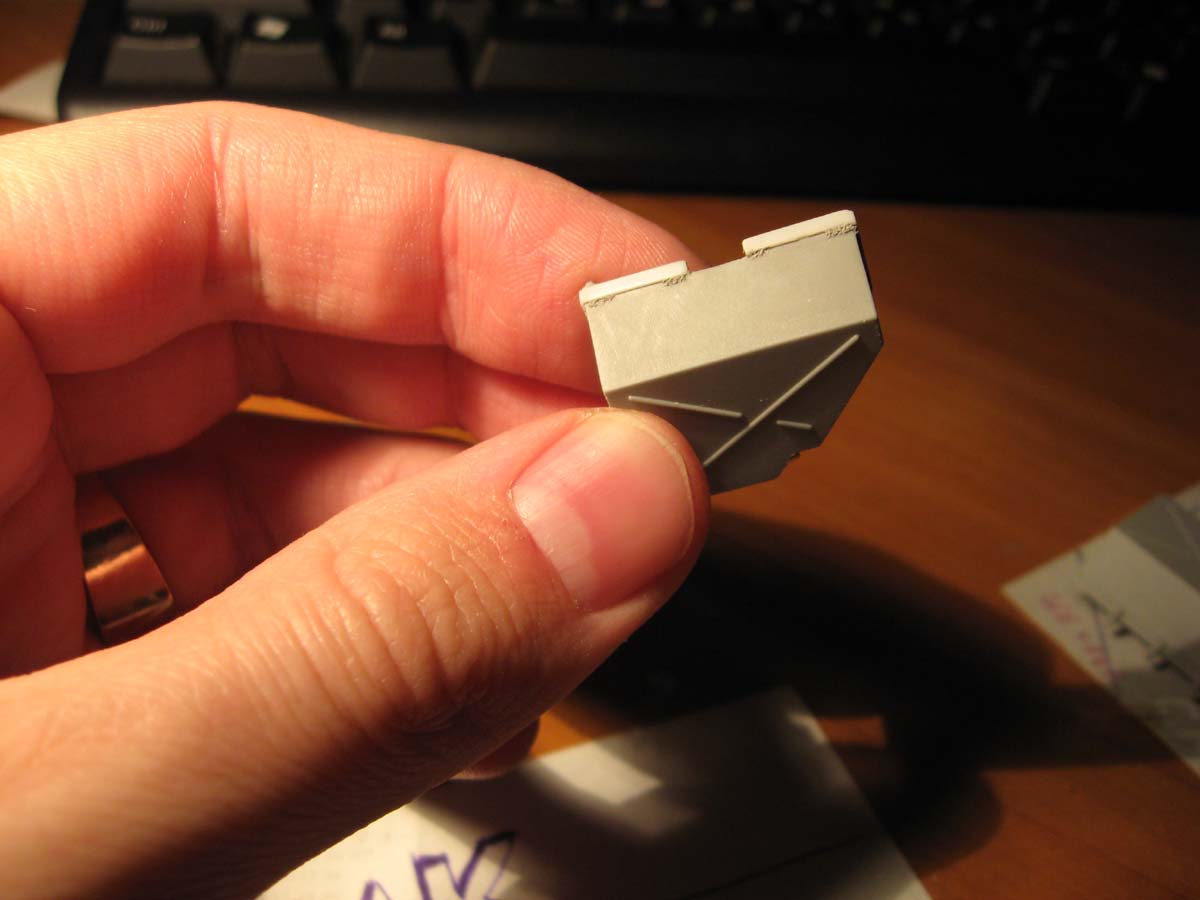

Набор позволяет собрать как позднюю, так и раннюю пантеру, присутствуют лобовые плиты с шаровой пулеметной установкой и с лючком, но нужно делать прямосмотрящий перескоп стрелка-радиста, чем я и занялся в первую очередь. Опять же, лишние детали – перескоп и бронекожух присутствуют в наборе, так что дело за малым – прямоугольное отверстие.

[VladL]

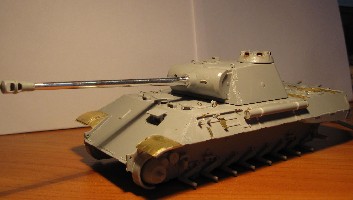

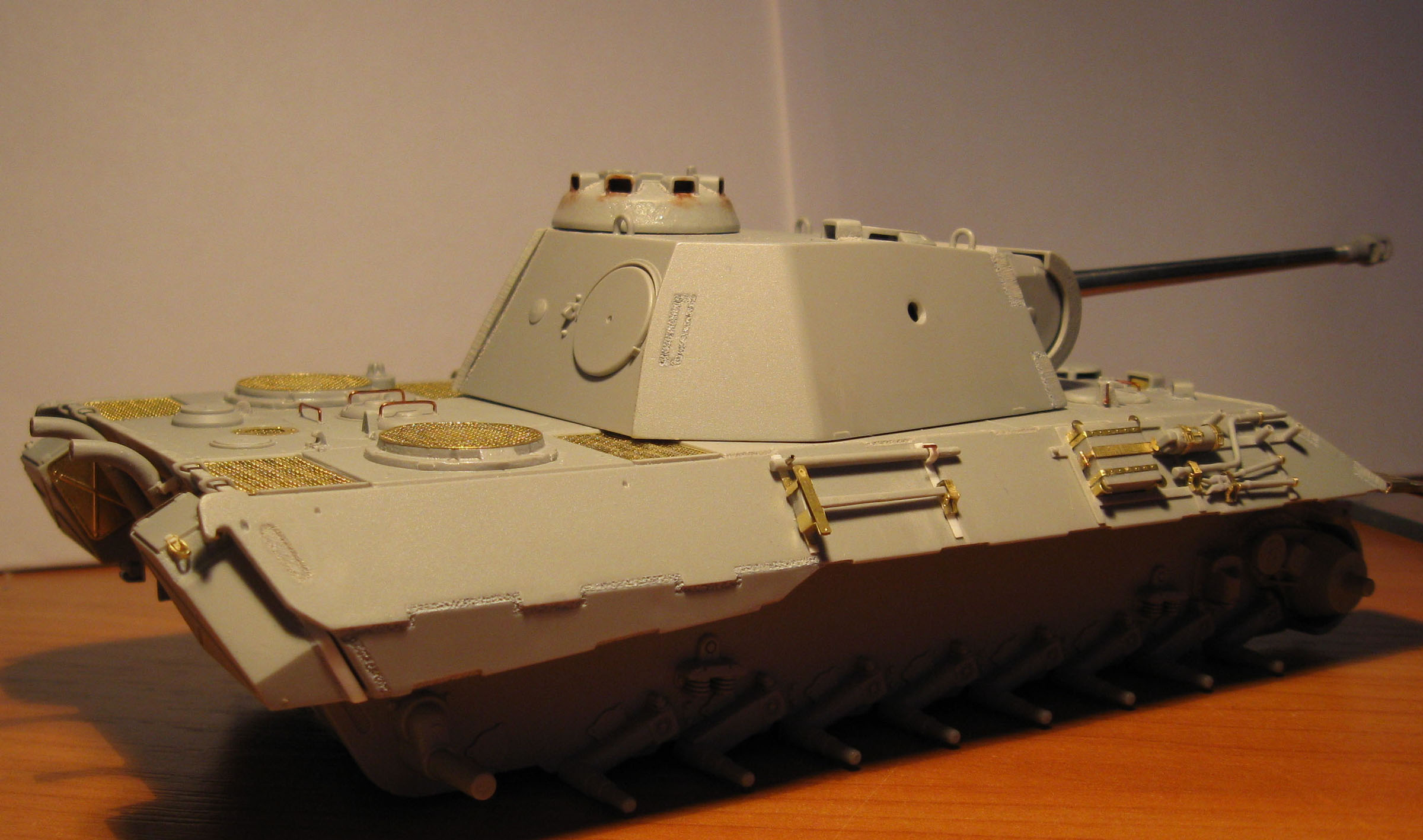

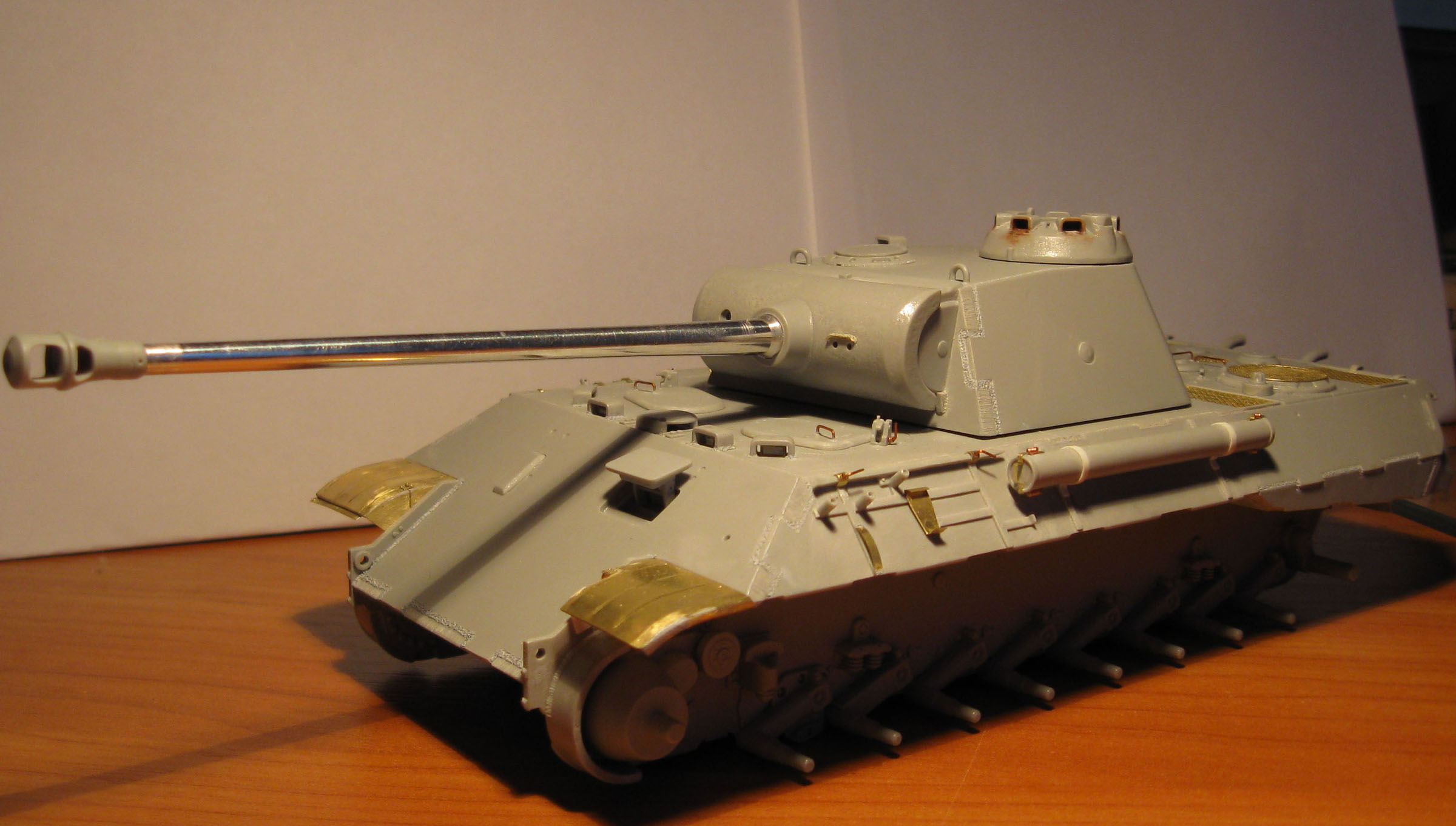

Модель на стадии завершения сборки, вот как она выглядит сейчас

[VladL]

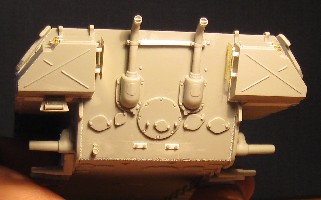

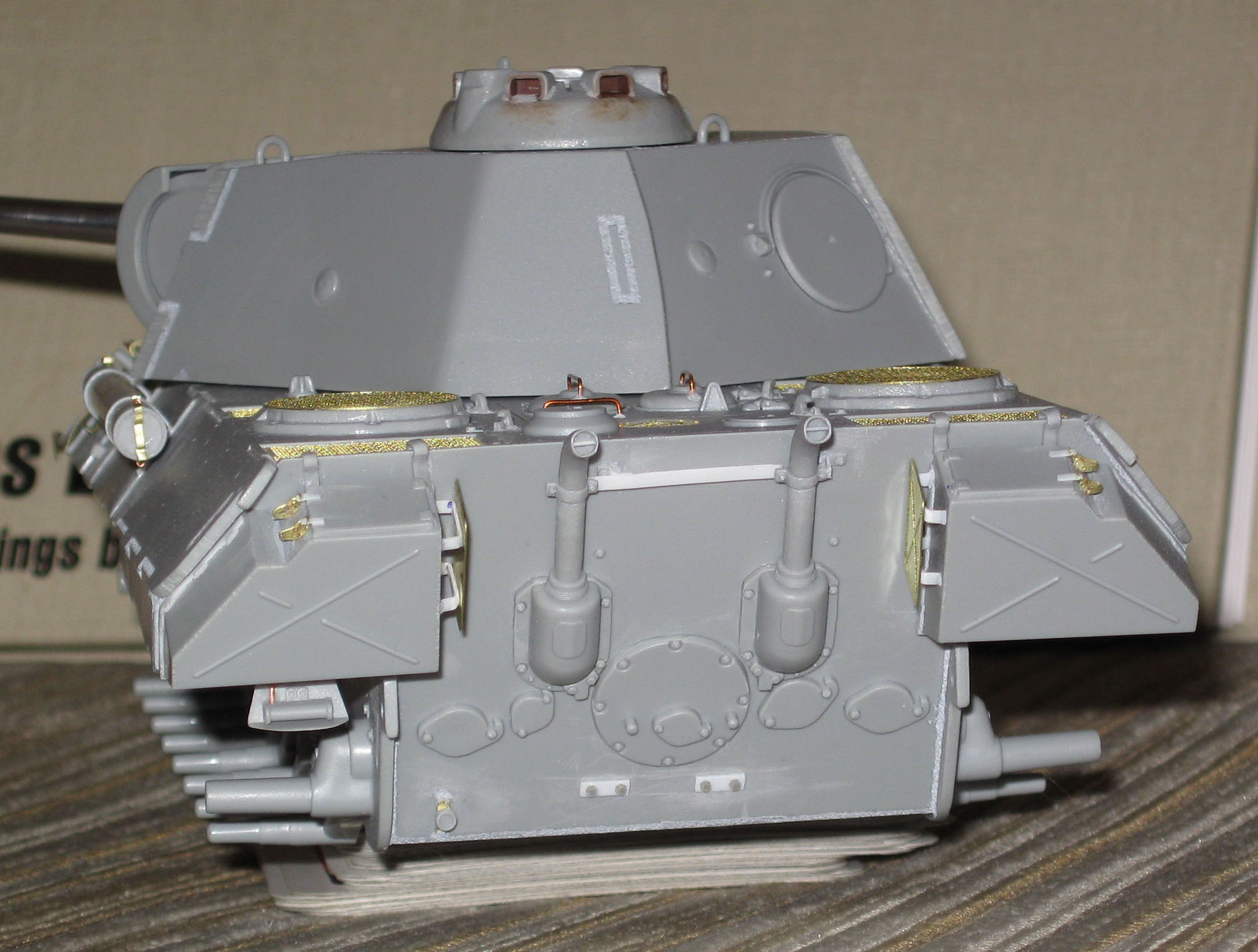

Вид с кормы

[VladL]

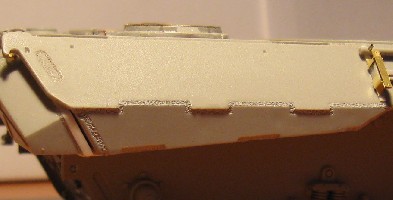

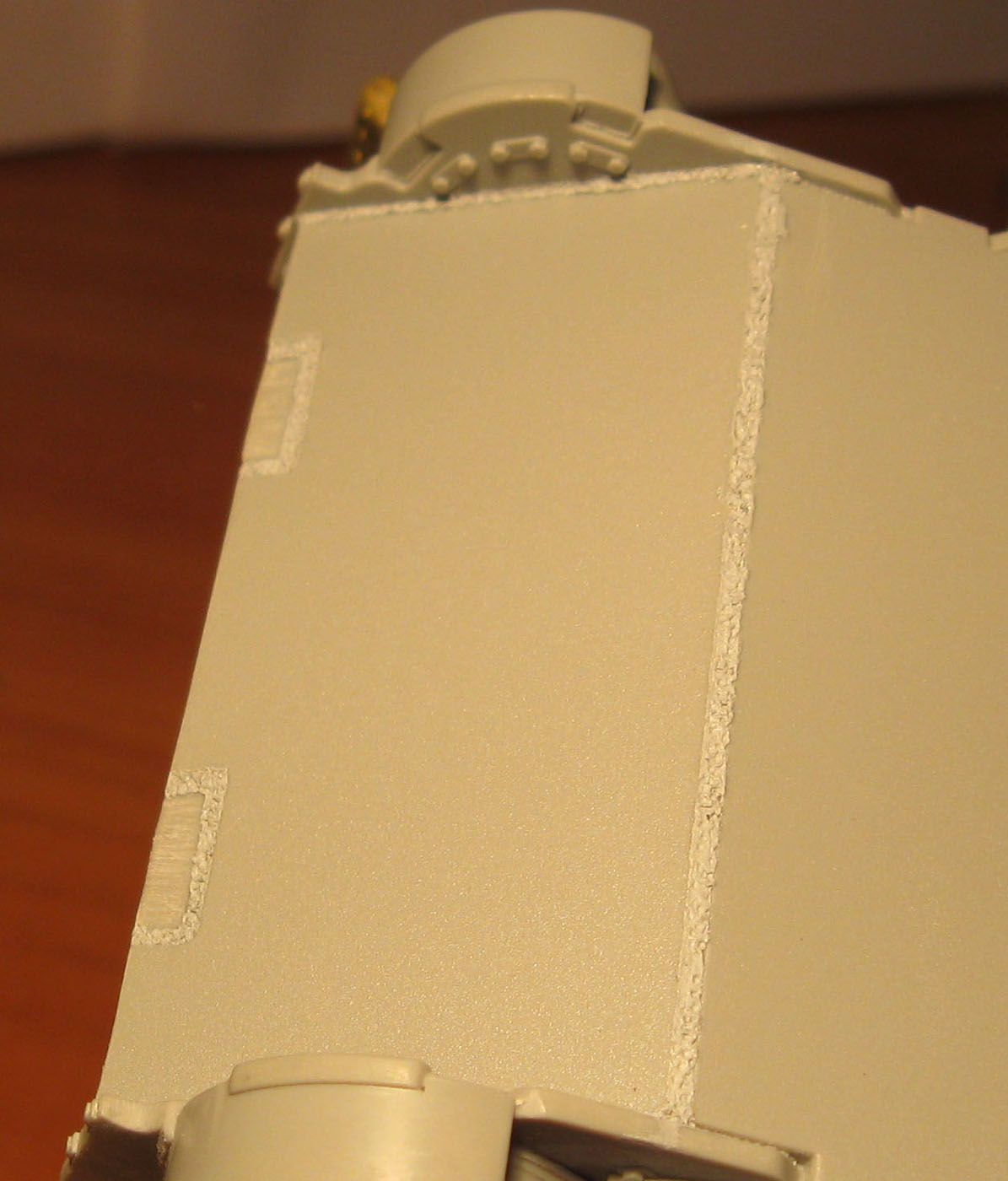

После сборки корпуса я решил переделать все сварные швы, поскольку родные в виде полосок мне не нравятся. А также иммитацию следов резки бронеплит. Вот что получилось:

[VladL]

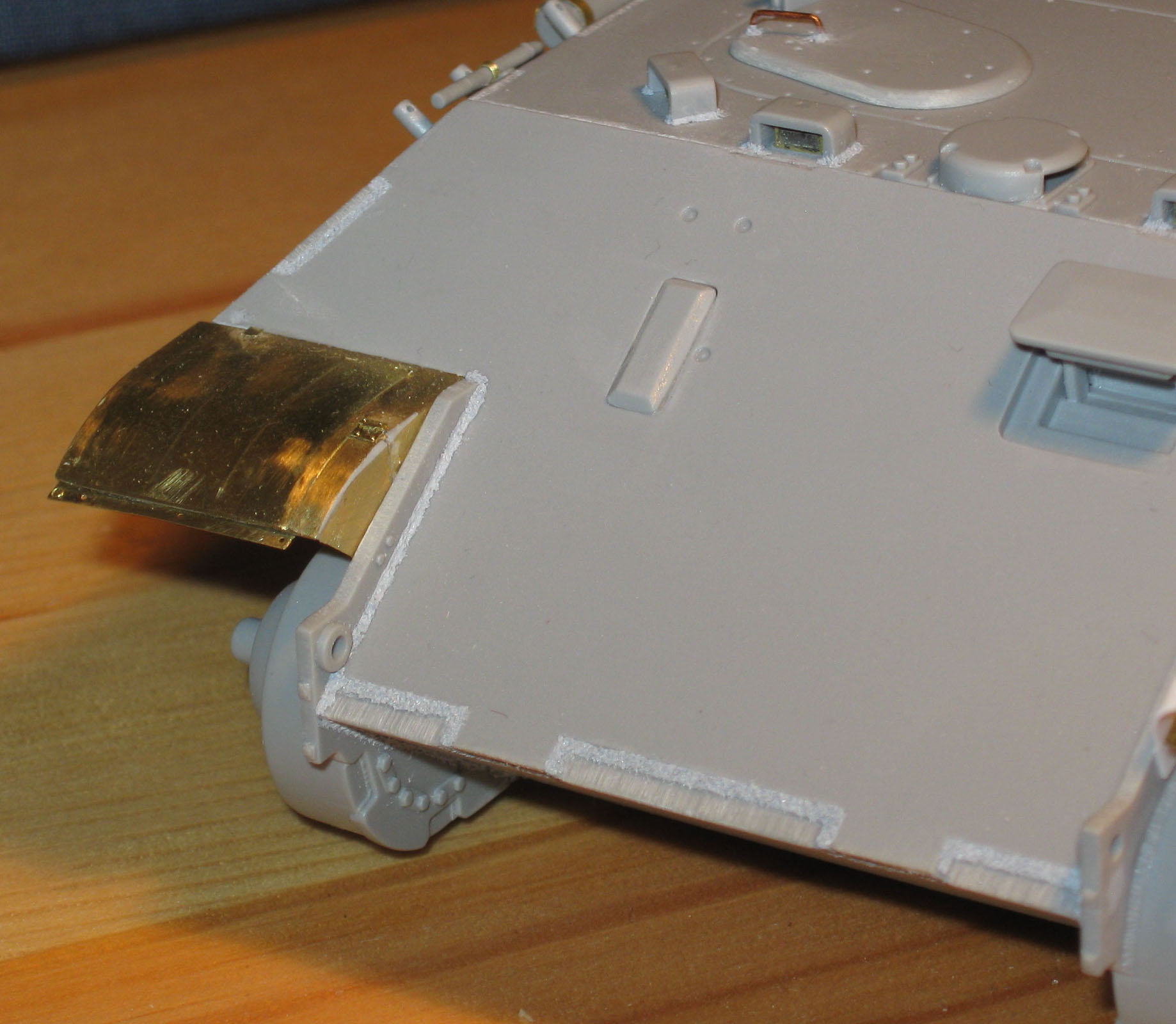

Лоб

[VladL]

Вот такой вид

[VladL]

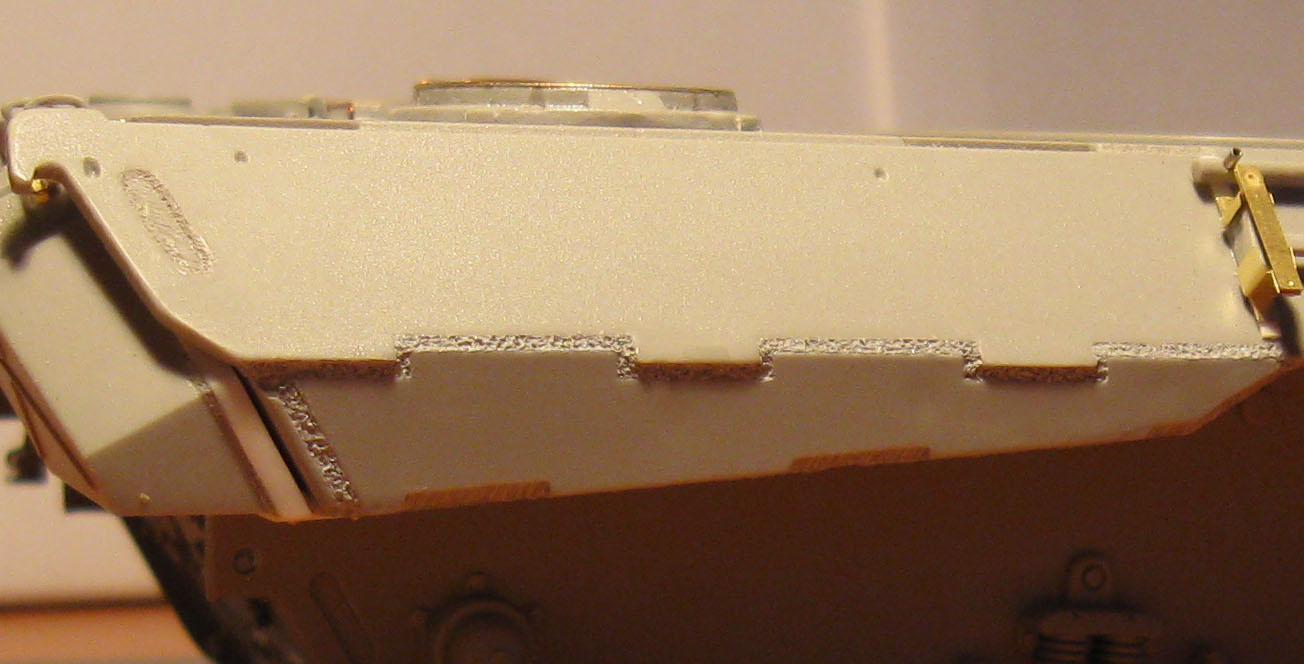

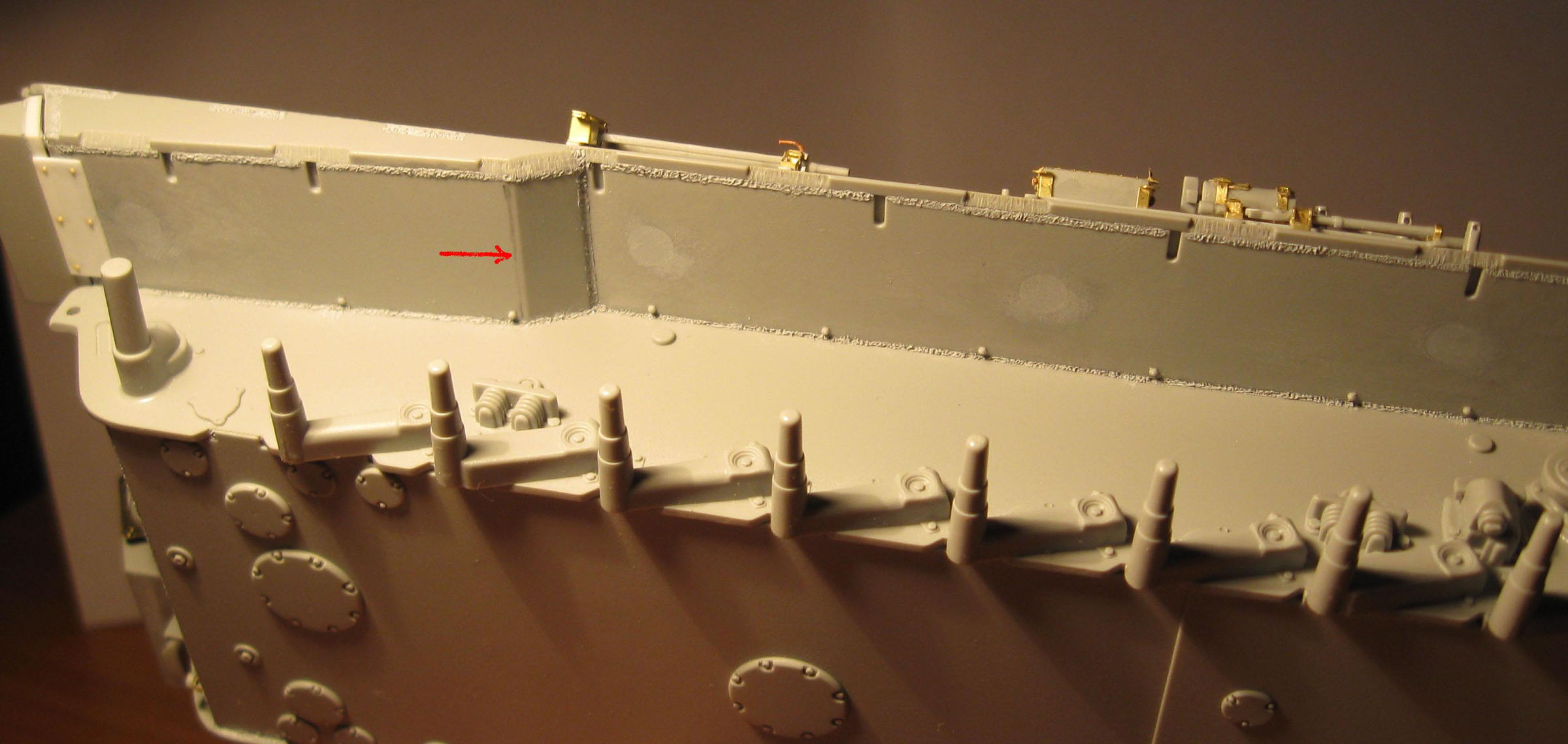

Здесь тоже швы доработаны, осталось доделать в одном месте (указано стрелкой)

[VladL]

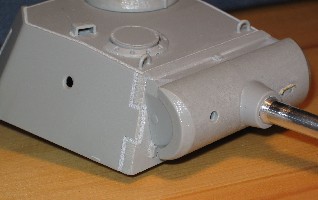

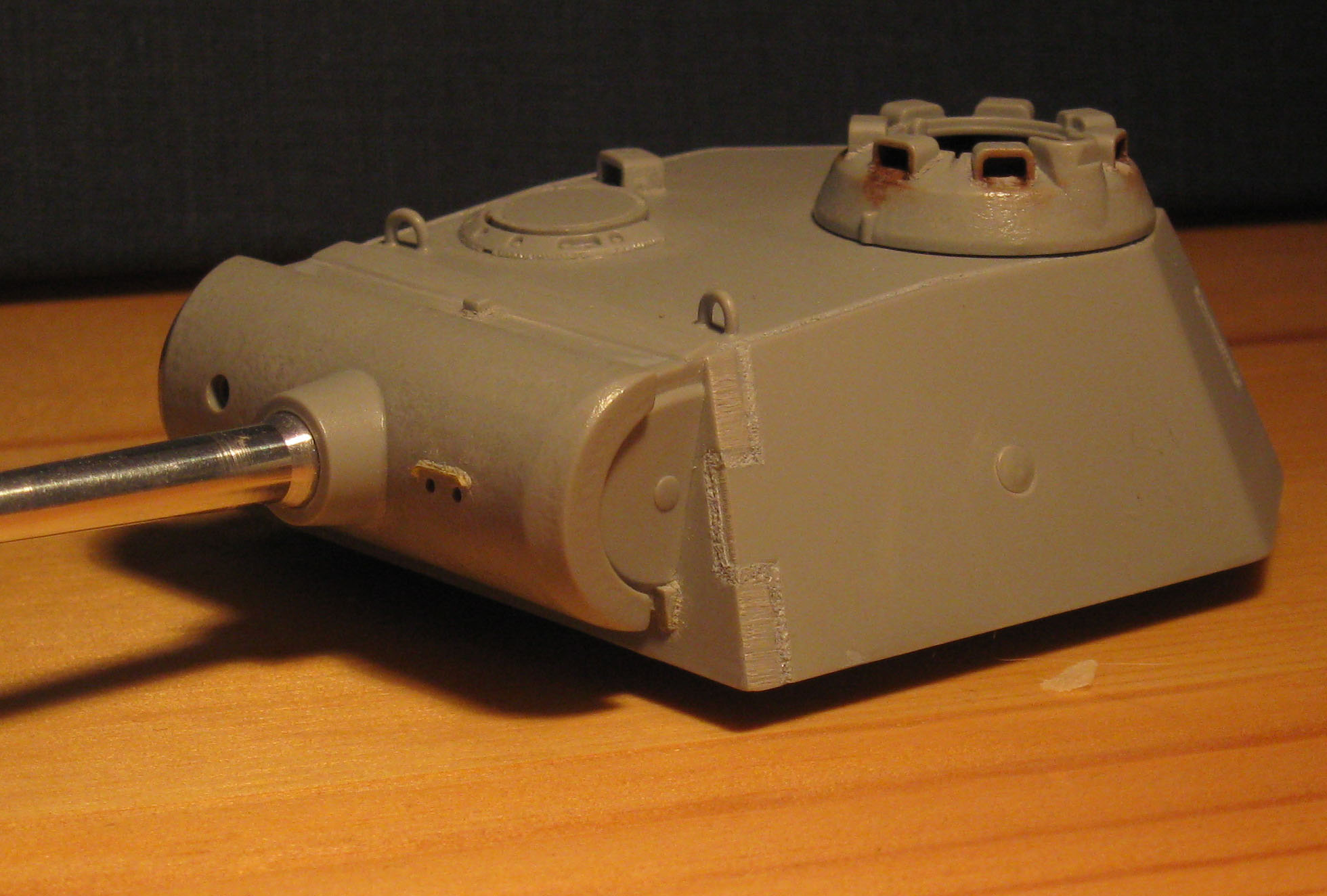

Башня
На маске пушки и ком башенке я сделал фактуру литья. На прототипе еще установлен бинокулярный прицел, в наборе 2 маски – под би- и монокулярные прицелы. Из кусочка травленки сделал козырек от дождя и положил сварной шов. Родной имел не масштабную толщину.
Ствол я изъял из премиумовского набора. Дойдет дело до премиума, куплю точеный.

[Vladislav Belinski]

Привет Влад.
Молодец что открыл тему по ранней А-шке.

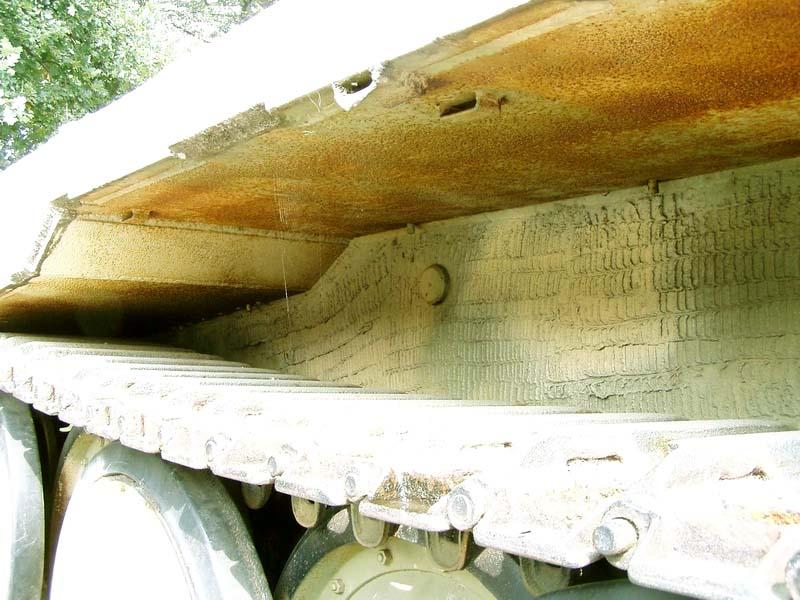

Проделанные сварочные работы впечатляют, но сварка между бронированным подкрылком и верхним (наклонным) бортом сделана не верно. Она должна напоминать слалом только прямоуголный, т.е. соединение же в шип, а у тебя ровная линия. Думаю можно не переделывать после установки экранов всё равно будет не видно.
На пластине которая снизу фиксирует багажный яшик нужно сделать полукруглый жёлоб в котором прокладывалась проводка к габаритному огню.
Центральныи буксирный узел от Бергепантеры устанавливался в ноябре-декабре 1943 года на некоторых машинах, поэтому 4 болта с 2 пластинами лишние.
По поводу тепловых екранов между багажными ящиками и выхлопными мы с тобой уже спорили. Думаю что их отменили на А-шках. Поскольку на самых ранних даже тех которые имели старые комбашенки от D-шки их нет. Но наверно какой-то их задел существовал так что возможно их и ставили на некоторые ранние А-шки, но скорее это исключение чем правило.
Классно что рамки под шанцевый инструмент ты сделал из листового пластика нужной толщины или сточил до нужной толщины родные рамки.
А вообще классная модель получается.

[VladL]

сварка между бронированным подкрылком и верхним (наклонным) бортом сделана не верно. Она должна напоминать слалом только прямоуголный, т.е. соединение же в шип, а у тебя ровная линия.

Спасибо за отзыв, Влад.
Вот елки, проглядел я , точно, ты прав и фото есть. Посыпаю голову пеплом.

[VladL]

На пластине которая снизу фиксирует багажный яшик нужно сделать полукруглый жёлоб в котором прокладывалась проводка к габаритному огню.

Он есть, но пока на одной стороне, собственно там, где фара. Поставлю и с противоположной стороны. Джентс дает на чертежах в PT 5-2 желоба с обоих сторон, комментируя, что они ставились и с правой стороны, хотя фары там никогда не было.
Вот вид на корму снизу

[VladL]

Привет Влад.
Центральныи буксирный узел от Бергепантеры устанавливался в ноябре-декабре 1943 года на некоторых машинах

Это верно. Объясню мотивировку, по которой поставил заглушки. К сожалению, фото кормы этой машины нет, но хотя буксирные устройства и ставились в ноябре-декабря, Джентс утверждает, что большинство пантер, выпущенных с сентября 1943 по Апрель 44 имели эти отверстия в кормовой плите под установку прицепного, которые закрывались пластинами и болтами, что происходило чаще всего. были На основании этого и позволил себе их поставить, моя машина - конец сентября-начало октября. Допускаю, что они могли там быть. Я полагаю, что идея прицепного возникла много раньше ноября и поэтому на бронеплитах стали делать отверстия, но попытки устанавливать само устройство сделаны только с ноября.

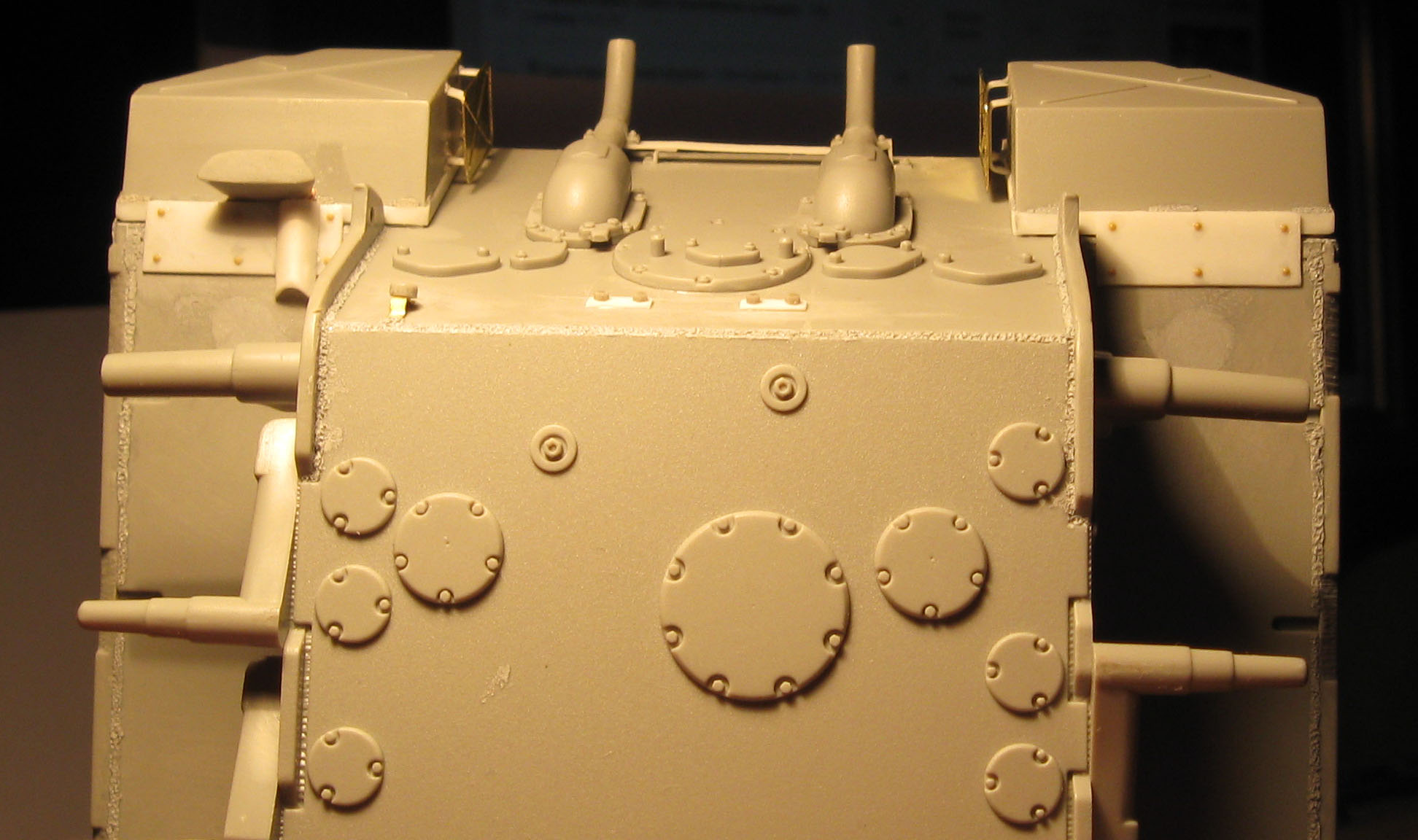

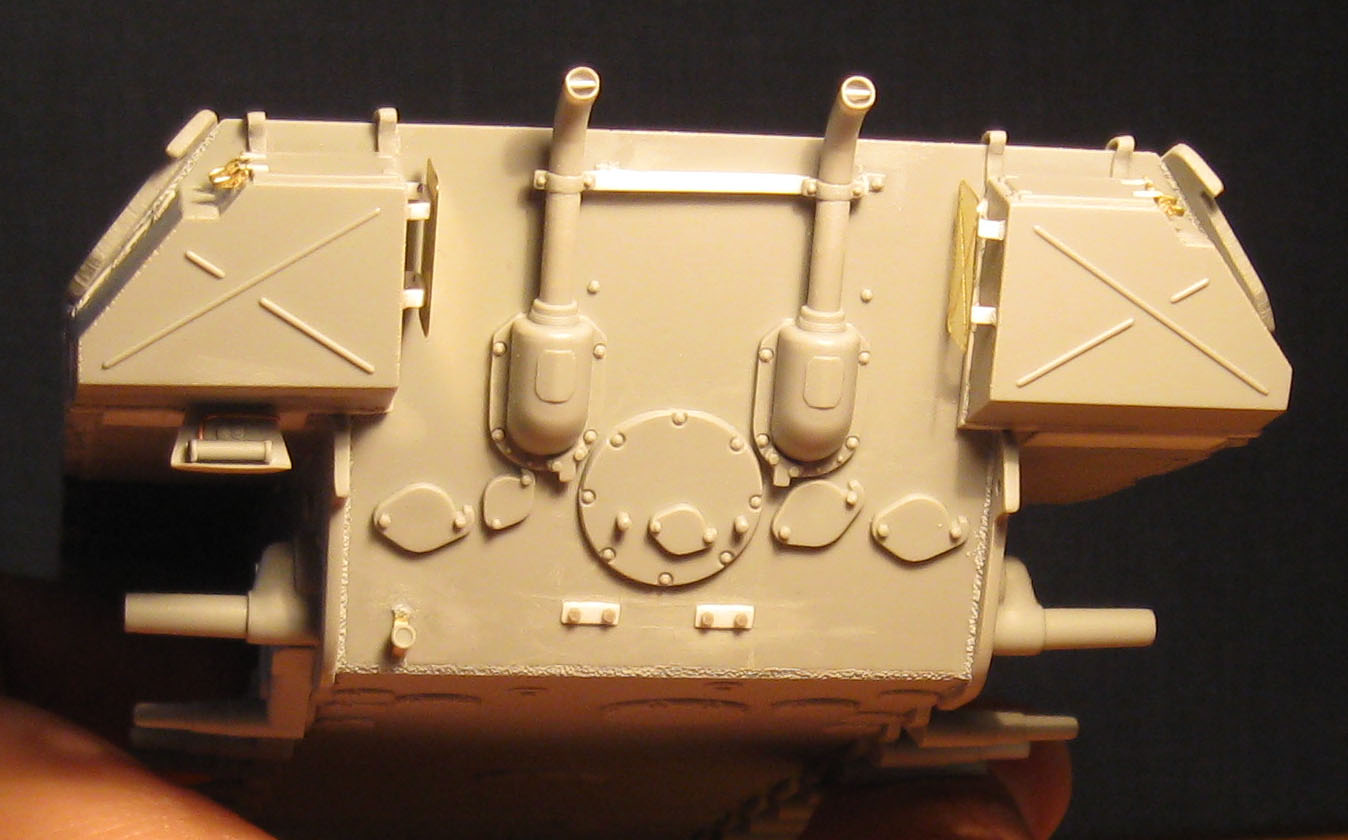

Еще вид кормы:
Кронштейн крепления отражателя переработан - вместо треугольного кусочка пластика - травленка. Также переделал обвязку выхлопов из листового пластика, т.к. родная не масштабна. Доработаны и выхлопы - рассверлены и в них установил вставки.
Не знаю нужно ли убирать накладки на бронекожухах выхлопов, на большинстве фото их нет, но все же встречаются.

[VladL]

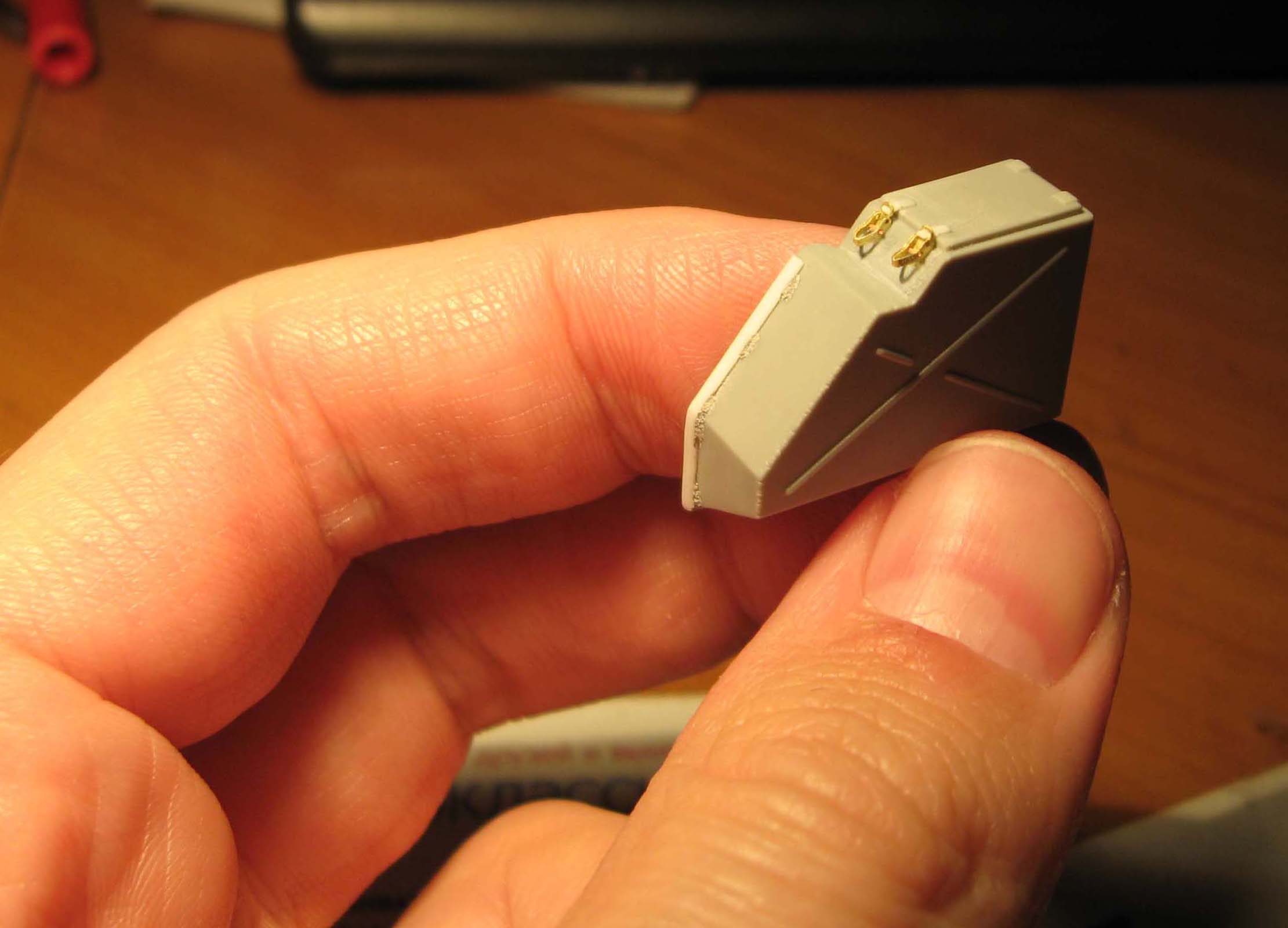

Оживил ящики вот так, думаю так поинтересней, а то они как монолиты были совсем, а это жестянка и металлическая полоска накладывалась по периметру. Ну и замочки, конечно

[Vladislav Belinski]

Привет Влад.
Центральныи буксирный узел от Бергепантеры устанавливался в ноябре-декабре 1943 года на некоторых машинах

Это верно. Объясню мотивировку, по которой поставил заглушки. К сожалению, фото кормы этой машины нет, но хотя буксирные устройства и ставились в ноябре-декабря, Джентс утверждает, что большинство пантер, выпущенных с сентября 1943 по Апрель 44 имели эти отверстия в кормовой плите под установку прицепного, которые закрывались пластинами и болтами, что происходило чаще всего. были На основании этого и позволил себе их поставить, моя машина - конец сентября-начало октября. Допускаю, что они могли там быть. Я полагаю, что идея прицепного возникла много раньше ноября и поэтому на бронеплитах стали делать отверстия, но попытки устанавливать само устройство сделаны только с ноября.

Влад не обижайся, просто я сам для себя хочу уяснить. У меня написно с ноября 1943 по май 1944 года. Может в твоей книге написано корпуса, а не танки, поскольку корпуса попадали на сборочную линию с солидным запозданием. Либо второй вариант посмотри свои Panzer Tracts он всё таки поновее чем книга, может в книге была ошибка (либо в перeводе ошибка, у меня его перевод от "Военных машин").

[ПанСерж]

Привет, Влад! Интересная машина получается. Вставлю свои 5 коп. "Барашек" на креплении бруса под домкрат лучше заменить на пластиковый из набора поздней Пантеры Г того же драгона, а то травленый плоско смотрится. Патрубки бы рассверлить поглубже. Цельная ходовая смотрится жутковато, особенно после навороченной ходовки Г-шки, может хотя бы крепление ленивца доработать - ведь сзади этот узел будет видимый. Прототип, конечно дело вкуса, но ИМХО он блеклый какой-то, без обид. В смысле номеров не видно. Успешной работы!

С уважением, ПанСерж

[VladL]

Привет, Сергей,

Спасибо, за отзыв и пожелания.

"Барашек" на креплении бруса под домкрат лучше заменить на пластиковый из набора поздней Пантеры Г того же драгона, а то травленый плоско смотрится.

Ок, если в Г лишний есть, посмотрю.

Цельная ходовая смотрится жутковато, особенно после навороченной ходовки Г-шки

Да-да, набор то старый. Но премиумовская А-ка уже идет что надо, как смарткитовые Г-ки.

может хотя бы крепление ленивца доработать - ведь сзади этот узел будет видимый.

Дельное замечание, попробую.

Прототип, конечно дело вкуса, но ИМХО он блеклый какой-то, без обид.

Да какие обиды, все нормально.
Блеклый, ну может быть... подтонирую побольше

[ПанСерж]

Ок, если в Г лишний есть, посмотрю.

Есть, на плате с траками.

Блеклый, ну может быть... подтонирую побольше

Я к тому сказал, что может нужна фотка схожего прототипа с номером, так только свисни. Есть на примете одна Пантерка из 1ТД - ранняя "А" без циммерита, только, кажись, не зимняя.

С уважением, Сергей

[VladL]

Ок, если в Г лишний есть, посмотрю.

Есть, на плате с траками.

Дрэгон Форева !!!

Есть на примете одна Пантерка из 1ТД - ранняя "А" без циммерита, только, кажись, не зимняя.

Буду признателен.

[VladL]

Влад не обижайся

Ни в коем случае, все в порядке.

У меня написно с ноября 1943 по май 1944 года. Может в твоей книге написано корпуса,

В Germany's Panther Tank Quest For Combat Supremecy описано так:
Большинство Аусф А, собранных с сентября43 по Апрель44 имели отверстия под крепления прицепного устройства, но при сборке отверстия закрывались четырьмя болтами. Вот еще картинка оттуда, эти болты есть на достаточно ранней корме, еще с горизонтальным домкратом. Это не чертеж конечно, но все же Джентс.
В общем, можно еще покапать, хотелось бы фоток надыбать, что бы либо подтвердить это или опровергнуть.

Либо второй вариант посмотри свои Panzer Tracts он всё таки поновее чем книга, может в книге была ошибка (либо в перeводе ошибка, у меня его перевод от "Военных машин").

В Панцер трактс вот эти чертежи, с некоторыми комментариями, те же,что и в военных машинах. Ты текст на чертежах имел ввиду? Просто по тексту нигде о заглушках не упоминается в панцер трактс, в военные машины я не вчитывался.
