Начал постройку этого экзотического танка.
В качестве базы взял тамиескую Пантеру G и конверсионный набор фирмы СМК.
Постройку и окраску, в качестве эксперимента, буду вести в прямом эфире.
Вложения
Исходники - тамиевская модель и конверсия СМК
Последний раз редактировалось Яшин Владимир 22.04.09 [19:31], всего редактировалось 1 раз.

Emas
Откуда: Латвия
Аватара пользователя
31.03.09 [17:50]
#2
Genscher удачи коллега!будет интересно!

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
31.03.09 [17:51]
#3
Итак, приступим!
Вот, что было сделано за первый день работы над моделью:
Вложения

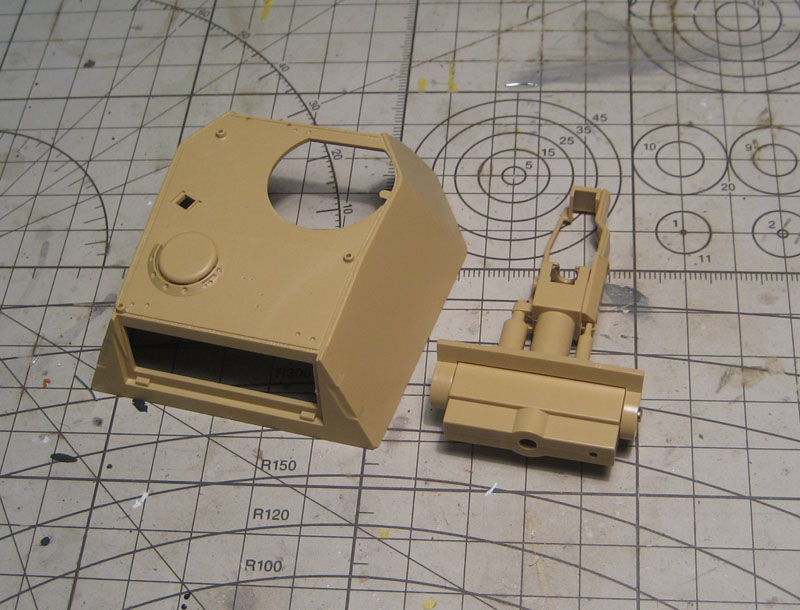

Башня вырезана с литника. собран казенник орудия
К нижней части приклеил торсионы, а также установил кормовую бронеплиту с ящиками ЗИП
К верхней части корпуса приклеил люк доступа к двигателю и бронеколпак вентилятора

ITR
Откуда: Санкт-Петербург
31.03.09 [20:18]
#4
Во, второй блог. Владимир, молодец! :)
Гланое окраску то же распишите поподробнее, интересно посмотреть/почитать будет.

Night flight
01.04.09 [00:20]
#5
А сама история довольно интересна - немцы на американских жэипах все таки прошли за линию фронта, а вот пантеры прорыв совершить не сумели и были вынуждены сражатся как обычные танки.
Все таки выдумщик был этот Гитлер (или кто ему подсказал идею) - под конец войны из кожи вон лез чтобы подписать выгодное соглашение.

Юрий С.
Откуда: Рига, Латвия.
Аватара пользователя
01.04.09 [09:54]
#6
Genscher, удачи в начинании!
С интересом буду наблюдать.

Lavroff
Откуда: г. Жуковский
Аватара пользователя
01.04.09 [12:30]
#7
Все таки выдумщик был этот Гитлер

Скорцени. Отто Скорцени :)

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
16.04.09 [07:21]
#8
Ну, продолжим! После некоторой заминки вызанной весенним творческим кризисом. :)

Собрал башню. Когда начал устанавливать люк, (вместо ком.башенки) обнаружилась проблема. Туварищи из СМК сделали люк как на настоящем танке, но не учли что у модели отверстие в крыше башни больше, чем у реального танка. Это отверстие имеет диаметр командирской башенки, но в реальности то оно несколько меньше, иначе комбашенке просто не на чем было бы держаться. Долго ломал голову что с этим делать. В результате решил вклеить в отверстие не нужный каток (который без бандажа). Благо, что диаметр катка практически такой же, что и у отверстия в башне. Конечно каток предварительно пришлось сильно обточить.
Вложения
Башня собрана
как видно люк поросто провалится в башню. Косяк фирмы СМК

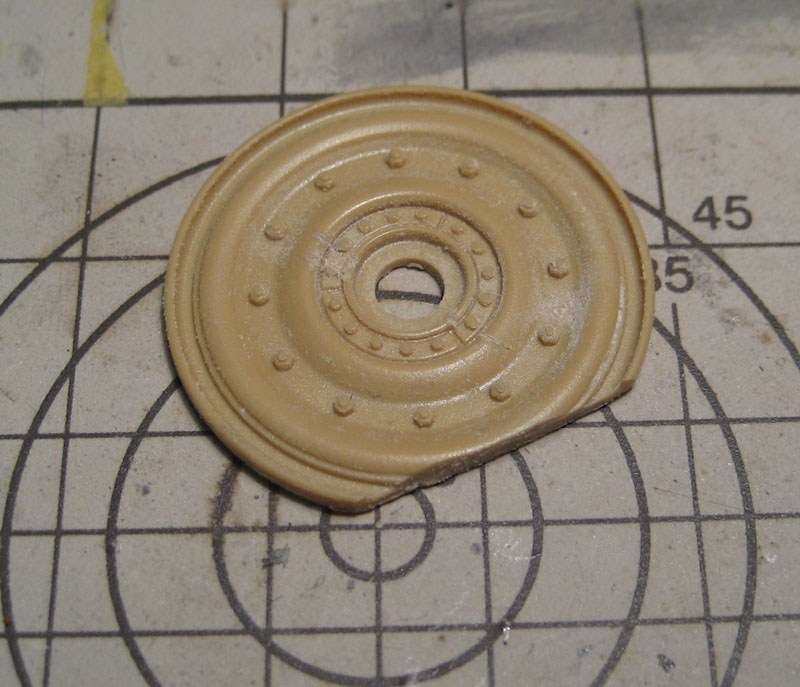

каток от той же модели пантеры. край срезан.

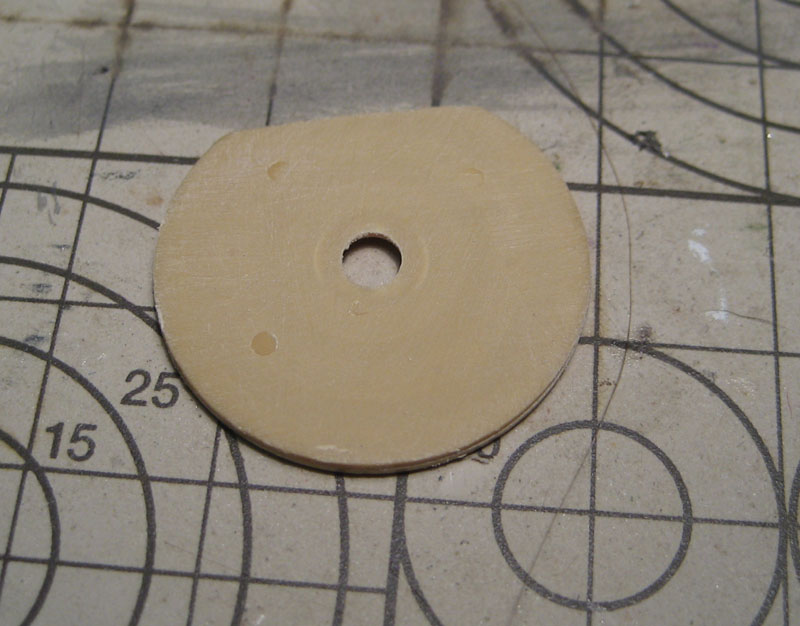

каток обработан наждаком до плоского состояния

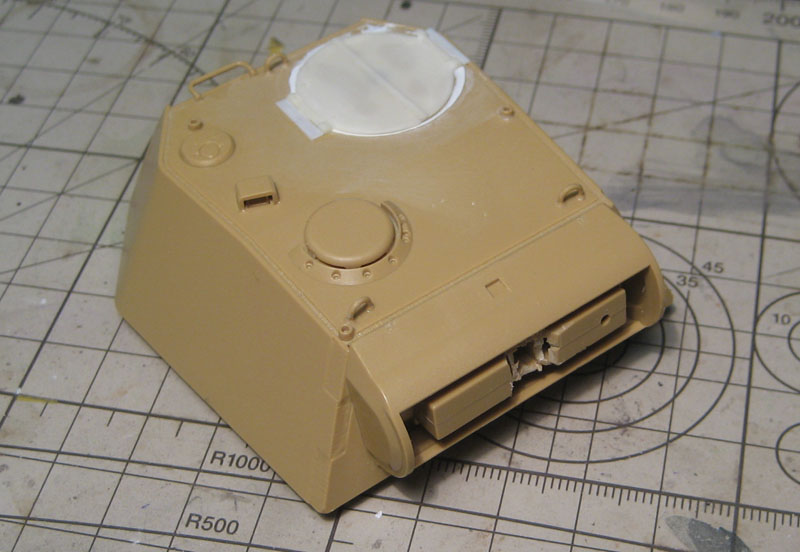

каток вклеен. осталост зашкурить

Юрий С.
Откуда: Рига, Латвия.
Аватара пользователя
16.04.09 [11:18]
#9
Genscher, снимаю шляпу - очень оригинальное решение!

Night flight
16.04.09 [19:23]
#10
Lavroff и операцию придумал он? А я все на фюррера вешаю :D

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
16.04.09 [21:58]
#11

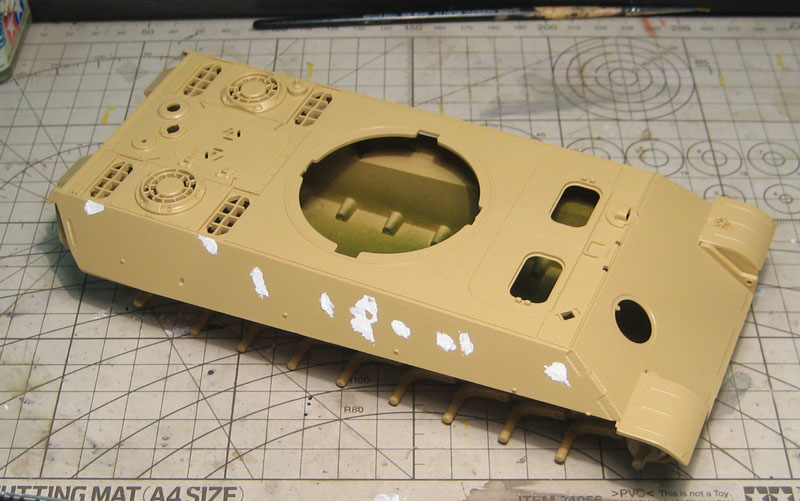

Днем замазал ненужные отверстия в бортах и шов на крыше башни.
Также отделил от питателя лобовую накладку. Сдается мне, что она не совсем правильно выполнена в местах сочленения с лобовым листом модели. Будем исправлять.
Вложения
Последний раз редактировалось Яшин Владимир 30.04.09 [21:19], всего редактировалось 1 раз.

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
16.04.09 [21:59]
#12
Swarog, спасибо. Сам удивился когда пришла такая мысль :)

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
17.04.09 [19:06]
#13
Продолжаем.

Вот, что успел сделать сегодня:
Сначала планировал поставить меаллические предкрылки, но потом решил обойтись без травленки. Следовательно сточил предкрылки до приемлемой толщины и деталировал их. Затем склеил верх и низ корпуса.

Также поработал и над башней. Снова столкнулся с недоработкой сотрудников СМК. Начал устанавливать створки люка, но обнаружилось, что они не совсем верно сделаны, если сравнить с фоткой крыши настоящего Эрзаца. В результате у люков были сточены ранты на внутренних сторонах, чтобы они просто лежали на башне не возвышаясь над ней. Также доработал шарниры люков. Они были не совсем верны.
Вложения

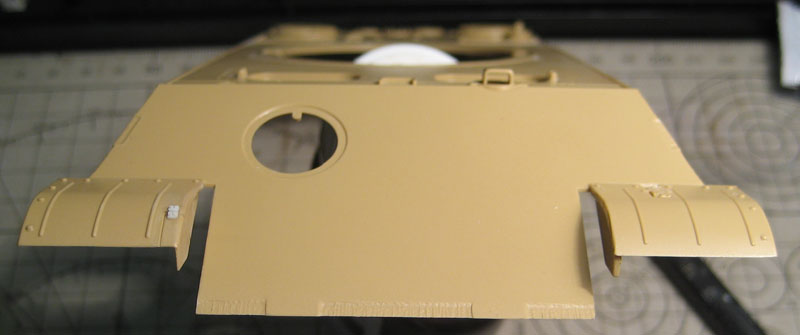

Доработка предкрылков. Левый уже доработан, правый еще ждет своей участи. Разница на лицо.
Доработанный предкрылок крупным планом

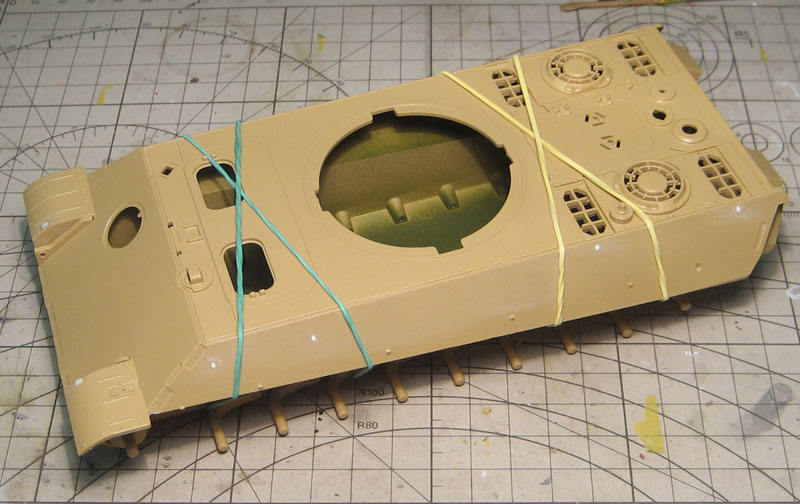

Верх и низ корпуса перед тем как промазать клеем стянул резинками. Чтобы не было щелей.

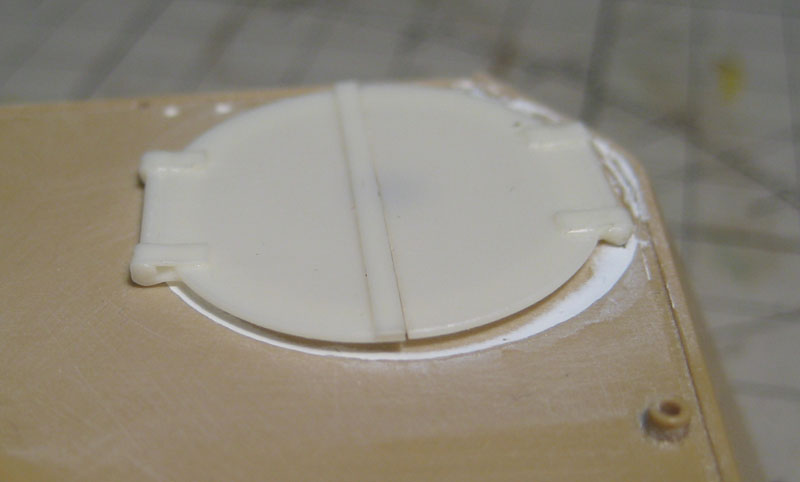

Смоляные створки приложены на место. Виден заметный зазор.

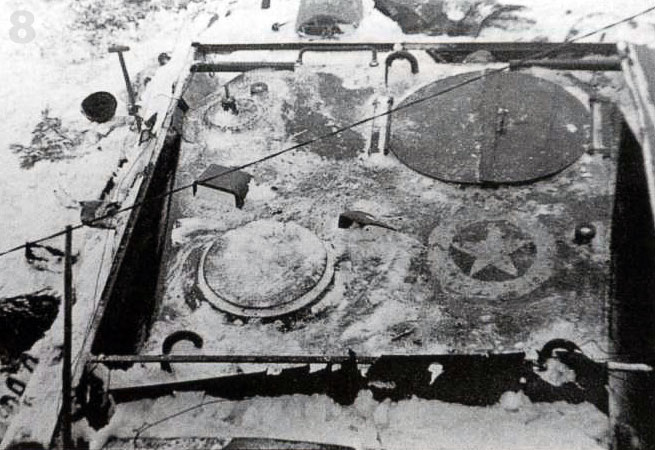

А вот как должно быть на самом деле. Створки лежат на крыше плотно без зазора. Да и шарниры немного не такие как предлогается в конверсионном наборе.
У левой створки рант сточен, правой это еще предстоит
Люк приклеен на место, шарниры доработаны.

Юрий С.
Откуда: Рига, Латвия.
Аватара пользователя
18.04.09 [18:24]
#14
Genscher, а чем стачиваете? Есть станок или наждачной бумагой?

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
18.04.09 [22:12]
#15
Swarog, обычно стачиваю шлифмашинкой. но в данном случае ее под рукой не было - обошелся обычным наждаком.

Юрий С.
Откуда: Рига, Латвия.
Аватара пользователя
19.04.09 [13:46]
#16
Genscher, обычный наждак - это все же наждачная бумага или же прибор?

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
20.04.09 [06:56]
#17
Swarog, просто лист наждачки

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
22.04.09 [19:24]
#18
На этой неделе занимаюсь в основном заказами, поэтому на троянскую кошку было не много времени, но кое-что все же успел сделать.
Взялся за самое интересное - фальшборта и обвесы. То, что делает эту машину столь необычной.
Итак:
Отделил маску орудия от питателя и вклеил в нее ствол.
Приклеил к башне такелажные петли, мортирку и другую мелочь.
Срезал с питателей фальшборта для башни. Попытался их сходу приклеить к башне, но натолкнулся на нестыковки. Чувствую придется здесь повозиться.
Вложения

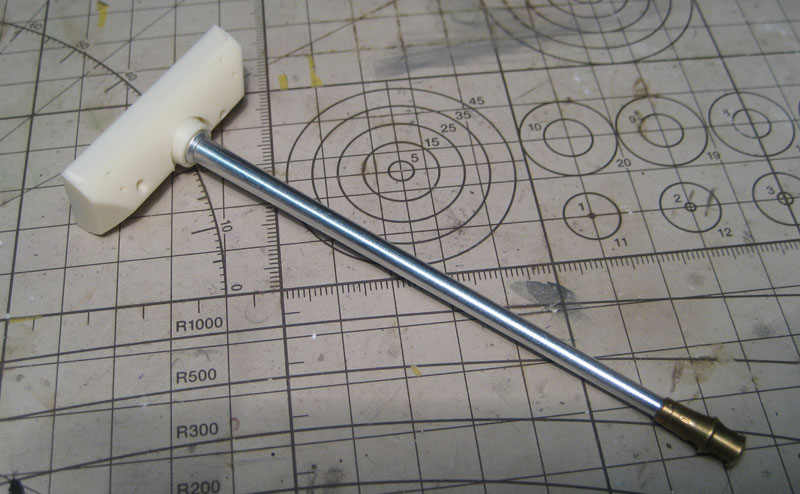

Ствол вклеен в маску орудия
К башне приклеена мелочь. Обратите внимание, что расточена внутренняя часть маски орудия. Это сделано для того, чтобы поместилась тыльная часть металлического ствола.

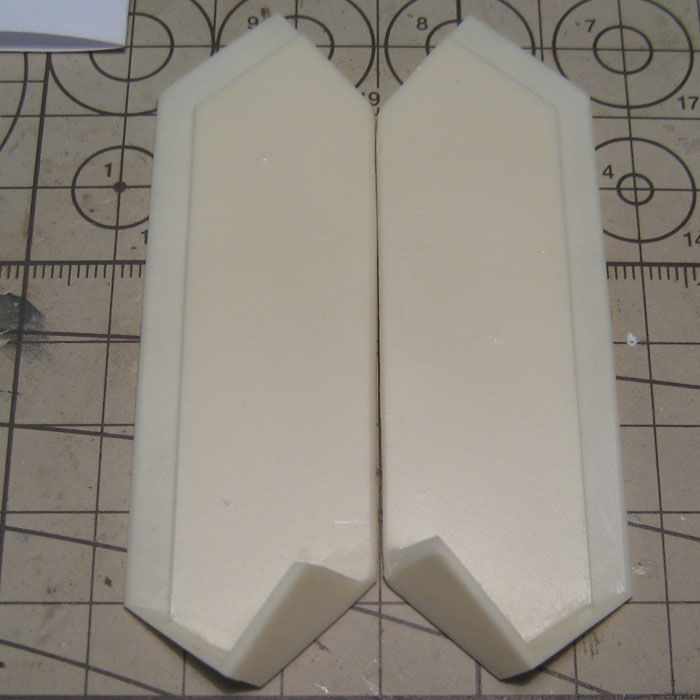

Фальшборта срезаны с питателей

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
22.04.09 [20:07]
#19
Совершенно забыл выложить фото прототипа в начале. Ну лучше поздно, чем никогда.

Всего подобных машин было сделано 5 штук. Все они входили в состав 150 танковой бригады под командованием Отто Скорцени.Кроме фальшивых М-10 в бригаду входили виллисы и 2 шермана, а также StuG`и с фальшивыми обвесами. Бригада должна была пройти скозь фронт американцев и захватить мосты в тылу, удерживая их до прихода основных сил. Однако вцелом операция провалилась и пантеры использовались как обычные линейные танки.
Я выбрал в качестве прототипа машину под номером В-10.Этот танк находился под командованием лейтенанта Герстеншлагера, пока он не погиб. После этого танком командовал лейтенант Мандт.Танк был уничтожен во время атаки на Мальмеди сержантом Фрэнсисом Кэрри.
Вложения
Прототип модели. танк с маркировкой М-10
Panther M10 (B-10)was put out of action near Malmedy by sergeant Francis Currey.jpg

Яшин Владимир
Откуда: Новосибирск
Аватара пользователя
23.04.09 [18:50]
#20
Продолжим.
Сегодня практически закончил работу над башней. Наклеил фальшборта и установил маску с орудием. Стыковка этих атрибутов вызвала некоторые сложности.
Теперь у Пантеры стал появляться характерный "фальшивый" вид.
Завтра продолжу работу над корпусом.
Вложения
Фальшборта не хотели вставать на свои места. Пришлось подтачивать. Левый доработан, правый еще нет.
Фальшборта приклеены. Белые полоски между ними - стяжки, изготовленные из листового пластика.
Башня готова. Осталось только приклеить два "уха" по бортам.
